КОМПЛЕКС АКУСТИКО-ЕМІСІОННОГО КОНТРОЛЮ СМАКІВ, ЩО РОБОТАЮТЬ ПІД ДАВЛЕННЯМ АКОРД-М

КОМПЛЕКС АКУСТИКО-ЕМІСІОННОГО КОНТРОЛЮ СМАКІВ,  РОБОТАЮВАЛЬНИХ ПІД ДАВЛЕННЯМ

АККОРД-М

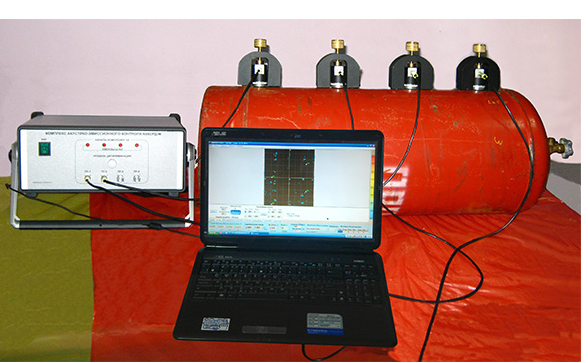

Комплекс акустико-емісійного контролю судин, що працюють під тиском (далі комплекс АККОРД-М) призначений для  виявлення в судинах (Нових і після експлуатації) небезпечних дефектів, які розвиваються в процесі їхніх гідравлічних або пневматичних випробувань. Робота комплексу АККОРД-М ґрунтується на використанні метод акустичної емісії у ультразвуковому діапазоні частот.

Комплекс АККОРД-М  складається з:

1. П'єзоелектричних перетворювачів акустичної емісії ПАЕ, які працюють у ультразвуковому діапазоні частот;
2. попередніх підсилювачів ПУ для посилення та передавання сигналів АЕ;
3. Блоку оброблення (БОАЕ) сигналів АЕ;
4. Імпульсного імітатора сигналів АЕ, який дає змогу  оперативно проводити перевірку працездатності та калібрування вимірювальних каналів, визначати швидкість поширення ультразвукових коливань у металоконструкції, перевіряти точність визначення координат дефектів;
5. Комп'ютера персонального (ПК) переносного класу Notebook, який забезпечує накопичення, оброблення та аналіз інформативних параметрів АЕ;
6. До складу пристрою обробки ВО входять:

• чотириканальний блок  оброблення сигналів АЕ  (БОАЕ);
• модуль введення/виведення МВВ аналогових сигналів амплітуди АЕ, а також цифрових сигналів (імпульсів АЕ) у персональний комп'ютер.

Блок оброблення сигналів АЕ здійснює фільтрацію, посилення, амплітудну дискримінацію та нормування імпульсів АЕ і забезпечує, у разі використання відповідного програмного забезпечення, вимірювання та реєстрацію наступних інформативних параметрів АЕ для кожного  з чотирьох каналів (згідно з ДСТУ 2374-94):

• сумарний рахунок АЕ;
• швидкість рахунку  (активність) АЕ;
• амплітуду АЕ;
• різність часу приходу сигналів до перетворювачів.

Технічні характеристики:

Кількість незалежних  вимірювально-перетворювальних каналів АЕ................................................4
Робочий частотний діапазон ПУ,  кГц ...............................................................................................20-200
Коефіцієнт посилення ПУ не менш, дБ......................................................................................................................40
Коефіцієнт посилення основного підсилювача ОУ, який входить до складу
устройства обработки не менее, дБ ...........................................................................................................30
Середньквадратичне значення напруги власних шумів вимірювального
каналу АЕ, наведеного до його входу, мкВ, не болів........................................................................5
Частота зрізу фільтра верхніх частот (ФВЧ), що входить до складу BoAE
(для кожного з каналів), кГц.............................................................................................................................................20
Діапазон вимірювання активності АЕ, імп/с............................................................от 0 до 1 х 105
Динамічний діапазон вимірювання амплітуди АЕ, не менш, дБ..........................................60
Діапазон вимірювання часу настання імпульсів АЕ, мс...................................................от 0 до 10
Межа допустимої відносної похибки сумарного рахунку АЕ, %............± 5,0
Межа допустимої відносної похибки вимірювання швидкості рахунку АЕ, %......± 5,0
Межа допустимої абсолютної похибки вимірювання  часу приходу
импульсов АЭ, мкс .......................................................................................................................................± 50
Роздільна здатність вимірювання різниці часу приходу
импульсов АЭ, мкс .........................................................................................................................................1,4
Межі допустимої абсолютної похибки під час вимірювання координат
сигналов АЭ, м ........................................................................................................................± (0,1 + 0,025 L)
 (де L — базова відстань між найближчим ПАЕ та імітатором, м)
Модуль введення/виведення МВВ аналогових сигналів амплітуди АЕ  до  персональному
комп'ютеру має 16 аналогових входів і забезпечує  аналого-цифрове
перетворення зі розрядністю 14 бітів і частотою 350 кГц.
Довжина сполучних кабелів між ПУ та ВО, м..................................................................30
Габарити та маса складових частин комплексу АККОРД- М, мм.; кг:
- ПАЭ/ПУ ........................................................................................................................................Ø 40х50, 0,2
- имитатор импульсный .......................................................................................................160х83х33, 0,5
- устройство обработки ...................................................................................................360х330х150; 8,7
- персональний комп'ютер  ПК ......................................................................................380х260х30; 2,6
Споживана комплексом потужність від мережі змінного струму
напругою 220 В і частоті 50 Гц, не більше, Вт............................................................................................................100
Діапазон робочих температур ПАЕ/ПУ та імітатора, 0С............от минус 10 до + 45
Діапазон робочих температур ВО,  0С .............................................................................от  + 5 до + 30
Виконання.............................................................................................переносне, пиловологозахищене
