Пакет аналізу зображень металографії

Пакет аналізу зображень металографії

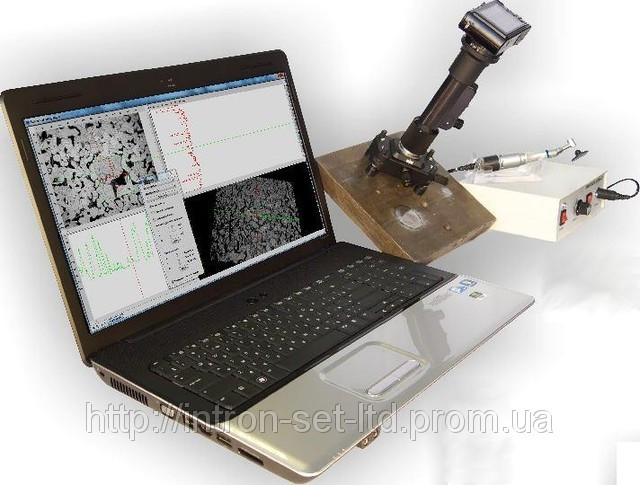

Програмний пакет оброблення й аналізу зображень металографії призначається для введення, перетворення та аналізу зображень у матеріаловідведення. Результати аналізу обробляються статистичними. Пакет дає змогу аналізувати зображення в напівавтоматичному або автоматичному режимах і виконувати широкий спектр завдань кількісної металографії. Вся кількісна обробка, що виконує пакет, відповідає ГОСТам і забезпечує необхідний рівень вірогідності.

Основні можливості та переваги пакета

• Кількісні оцінки та аналіз зображень структур за ГОСТ 3443, ГОСТ 5640, ОСТ 34-70-690;

• Легке введення процедур кількісних оцінок і аналізу структур за будь-якими нормами, що не вимагає вивчення внутрішніх мов програмування;

• Введення зображень у пакет із цифрових фотокамер і сканерів, а також із пристроїв перетворення відеозображення на цифрову форму, що підтримують протокол TWAIN;

• Фотоальбом для роботи з великими обсягами зображень;

• Збереження бібліотек зображень і звітів на CD-R/ DVD-R з пакета;

• Пакетна обробка зображень за допомогою макрокоманда;

• Ергономічне меню, що поєднує можливості пакета в групи: робота з файлами, обробка зображення, вимірювання, аналіз, розпізнавання.

Обробка зображень

Регулювання яскравості, контрастності, гамма-корекція з відтворенням зміниглини шумозаглушення (2 алгоритми); пошук і підкреслення меж (для завдань мікродефектоскопії); регулювання різкості (оптимізовано за мінімумом внесених шумів) Фільтр перетворення кольорового зображення на чорно-біле з максимальним збереженням контрасту та мінімальними втратами деталей. Спеціальний апарат корекції характерних спотворень відеозображення. Автомат видалення неінформативного чорного поля зображення навколо поля зору мікроскопа для усунення впливу неінформативних частин на результати кількісного аналізу. Скелетизація зображення. Робота з макрокомандами дає змогу програмувати послідовність перетворень зображення.

Операції з файлами

• Введення і збереження зображень у форматах BMP, TIFF, JPEG, JPEG 2000, збереження зображень із графічними результатами аналізу, файлів звітів, нормалізація найменувань файлів, організація зображень у базу даних.

• Вимірювання.

• Калібрування за зображенням тест-об'єкта.

• Вимірювання «крапка-точка» з побудовим профілю яскравості на вимірюваному відрізці.

Аналіз зернистості. У пакет введена методика визначення величини зерна сталей і сплавів відповідно до ГОСТ 5639-82. Бал зерна розраховується методом хорд за двома різними алгоритмами, що враховує ступінь однорідності структури. Аналіз зернистості можна проводити як у ручному, так і в автоматичному режимах.

Фазовий аналіз проводиться вручну або автоматично (2 алгоритми), дає змогу оцінювати процентні співвідношення фаз у зразку. Результатом фазового аналізу є мультифазне зображення й таблиця процентного вмісту виділених фаз. Для перевірки правильності поділу введена функція віднімання фаз.

Морфологічний аналіз. Ця функція дає змогу виділяти на зображенні зв'язкові зони (наприклад, зерна металів) і простежувати контури об'єктів. Введені морфологічні операції та геометричні фільтри за площею, фактором форми, дають змогу видаляти шум і компенсувати помилки, що виникають під час проведення фазового аналізу, а також досліджувати структури, що характеризуються певними геометричними параметрами.

Прецизійний морфометричний аналіз (ПМА) — технологія, що дає змогу підвищити точність визначення розмірів об'єктів, які досліджуються завдяки якіснішому виділенню їх меж. ПМА застосовується також у разі визначення балона зерна за ГОСТом 5639.

Аналіз пористості. Ця функція дає змогу ефективно, у напівавтоматичному режимі, визначати кількість і розміри пор, що виникають на межах зерен металу та впливають на міцні властивості матеріалів.

Розпізнавання й альбоми еталонних структур. Ця функція представляє зручний засіб під час аналізу структур металів методом порівняння з еталоном. Крім цього, надається можливість використовувати наявні та створювати нові альбоми з еталонними зображеннями. У цій версії програми альбом еталонних зображень містить еталони структур із ГОСТ 3443, ГОСТ 5640, ОСТ 34-70-690.
