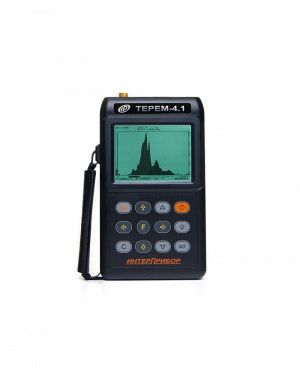

Вимірювальні комплекси призначені для тривалого моніторингу стану складних технічних об'єктів (здаття, споруд, мостів, будівельних конструкцій), технологічних процесів та інших застосувань
Комплекси ТЕРЕМ-4 забезпечують збір і реєстрацію у часі показань датчиків різних фізичних величин: лінійних і кутових переміщень, тиску, сили, напружень і деформацій, теплових потоків, вологості, температури та інших параметрів
Переваги- Малі габарити, багатоканальність, багатофункціональність і мікроспоживання
- Інжинірингове пропрацювання замовлень
- Великий вибір готових технічних рішень для різних сфер застосування, зокрема:
- — системи моніторингу тріщин і кутів нахилу будівель і споруд;
- — багатоканальні тензометричні комплекси (зокрема для спостереження за деформацією несних елементів будівельних конструкцій);
- – системи моніторингу температури та вологості ґрунтових основ доріг;
- — багатоканальні системи вимірювання температури різних об'єктів (наприклад, моніторинг температури бетону під час ізотермічного витримування або електропрогрівання) або температури та вологості навколишнього повітря;
- – системи визначення термічного опору та опору теплопередаванню будівельних конструкцій;
- Широка номенклатура вимірювальних датчиків
- Можливість під'єднання до реєструвального блока декількох вимірювальних модулів за єдиною лінією зв'язку спрощує встановлення комплексу на об'єкт із великою кількістю зон контролю
- Акумуляторне живлення та мікроспоживання гарантують тривалий час автономної роботи, а наявність вбудованого зарядного пристрою дає змогу швидко відновити працездатність
- Модифікації з дротовим і бездротовим зв'язком, зокрема GSM
- Сервісна комп'ютерна програма, що дає змогу переглядати та аналізувати процеси, архівацію, документування й оброблення інформації
- Вимірювальні комплекси ТЕРЕМ-4 мають гнучку структуру та містять:
Реєструючий блок — керує роботою вимірювальних модулів, збирає від них інформацію й архівує її в пам'яті, пов'язаний із вимірювальними модулями єдиною 4-дротовою лінією зв'язку. До складу вимірювального комплексу входить тільки 1 блок, що реєструє. - Вимірювальні модулі — перетворюють сигнали датчиків на цифровий код, роблять обчислення й передають інформацію на блок, що реєструється. До складу комплексів ТЕРЕМ-4 можуть входити від 1 до 32 вимірювальних модулів. Для замовлення доступна широка номінальна модульія, що вирізняється кількістю та типами незалежних датчиків. Типові модулі мають 4, 8 або 16 каналів вимірювань основних величин і 1 або 2 канали вимірювання параметрів довкілля (температури та вологості повітря).
- Датчики фізичних величин — у кожному комплексі до 256 датчиків. Кількість і типи датчиків підбирають з огляду на технічне завдання замовника. До складу комплексу можуть входити такі типи датчиків:
- — датчики лінійних переміщень (використовується для вимірювання ширини розкриття тріщин);
- — інклінометри (вимірювачі кутів нахилу будівель);
- – тензодатчики;
- — датчики сили (розтягування, стиснення або універсальні);
- — датчики вологості матеріалів;
- — датчики температури (поверхні або середовища);
- — поєднані датчики температури та вологості повітря;
- — датчики щільності теплового потоку;
- — ін. датчики, що перетворюють вимірюваний сигнал у струм або напругу
- Конфігурацію системи формують за технічним завданням замовника з пропонованої номенклатури вимірювальних модулів і типів датчиків
- Реєстрація та відтворення результатів вимірювань у часовій зоні на дисплеї з підсвіткою в графічній та табличній формі в процесі роботи, їх перегляд з архіву
- Завдання режимів роботи: часу запуску, часу циклу, періоду реєстрації, порогів і сигналізації перевищення
- Контроль локальних зон об'єкта за допомогою вимірювальних модулів, орієнтованих на один або кілька різновидів датчиків
- Режим безперервної реєстрації без обмеження за часом, з автоматичним видаленням блоків "старої" інформації
- Автоматичний перехід з активного режиму в режим мікроспоживання і назад
ТЕРЕМ-4.0 | ТЕРЕМ-4.1 | |
Кількість каналів реєстрації | до 256 | до 256 |
Кількість вимірювальних модулів у системі | до 32 | до 32 |
Період відрахунків мінімальний/ максимальний | 10 сек / 59 години | 1 сек / 59 години |
Апаратна похибка, %, не більш ніж | 0,1 | 0,1 |
Довжина лінії зв'язку блока реєструє з модулями, м | 1...500 | 1...500 |
Довжина лінії зв'язку датчиків із модулями, м | 1-20* | 1-20* |
Обсяг пам'яті, Мбайт | 8 | до 4096 |
Максимальна кількість відрахунків | 105 | 105 |
Інтерфейс зв'язку з ПК | USB | USB / GSM |
Габарити центрального блока, мм | 150x76x27 | 190x110x32 |
Маса центрального блока, кг | 0,19 | 0,3 |
* - для цифрових датчиків довжина лінії зв'язку може бути збільшена до 200 м
Базова комплектація- Реєструючий блок, чохол
- Кабель зв'язку модуля з реєстратором
- Зарядний пристрій USB (1 А)
- Кабель USB
- Програма зв'язку з ПК на "Flash-візитці"
- Посібник з експлуатації, сумка
Інформація для замовлення
- Ціна: Ціну уточнюйте
