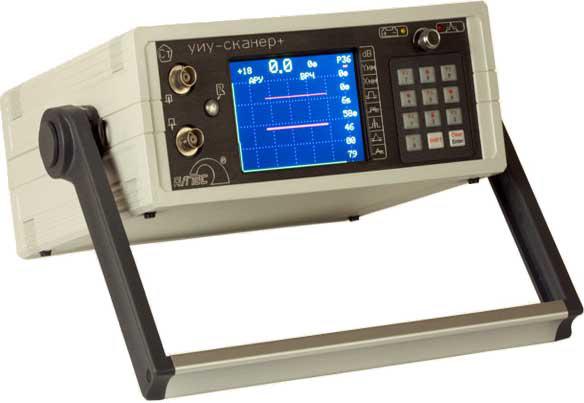

УІУ СКАПЕР СКАРЧ ультразвуковий дефектоскоп
Ціну уточнюйте
- В наявності
- +380 (44) 232-13-87
- +380 (56) 736-22-23
УІУ СКАРУЧ ультразвуковий дефектоскоп призначена для ручного та механізованого ультразвукового контролю якості зварних з'єднань та основного металу зі швидкістю поздовжнього сканування 0,5... 1,0 м/хв уздовж зварного шва або ділянки основного металу. УІУ СКАРУЧ працює в режимі автоматичної фіксації та розшифрування результатів контролю під час ручного сканування системою перетворювачів, а також у режимі ручного дефектоскопа (товщина процесора) загального призначення. Контроль може проводитися як у цехових, так і в польових умовах.
УІУ СКАРУЧ ультразвуковий дефектоскоп мінімальна комплектація для ручного контролю:
|
Найменування |
Вартість |
|
Дефектоскоп УІУ СКАНИР+ восьмиканальний у комплекті з блоком живлення, чохлом, свідчення Держі |
|
|
Зарядний пристрій (1комп.) з акумуляторами (12 шт.) |
|
|
Комплект з 13 ультразвукових перетворювачів: |
|
|
- загального призначення (12 шт.): |
|
|
П111-5-Ø8S; П111-2,5-Ø12S; |
|
|
П112-5-Ø6/2; П112-2,5-Ø10/2; |
|
|
П121-2,5-40oSL; 50ºSL; 60ºSL; 65ºSL; 70ºSL; |
|
|
П121-5-45ºSL; 65ºSL; 70ºSL; |
|
|
- СП5-75 КУК — спеціалізований ультразвуковий універсальний перетворювач (1 шт.) для УЗК тонкостінних зварних швів (Н = 4...12 мм) Ø57 мм і більше; |
|
|
- кабель подвійний — 2 шт.; |
|
|
- кабель одинарний — 4 шт. |
|
|
Перехідник USB-COM з нульовим кабелем. |
|
|
Диск з програмою «переноса» результатів УЗК на ПЭВМ. |
|
|
|
|
Для ТОВ «Газпром» товщини від 4 до 40 мм
+
|
Найменування |
Вартість |
|
|
Дефектоскоп УІУ СКАНИР+ з блоком живлення, чохлом, свідчення Держі |
|
|
|

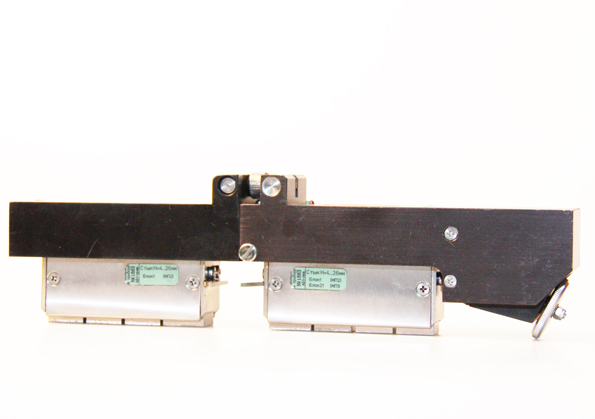

МП2 — механічне пристосування для ПЗК зварних швів двостороннього доступу |
|
|
|
МП1 — механічне пристосування для односторонніх доступу (для А. товщиниометрії, ВЗК таврових конструкцій) |
|
|
|
АБ1 — акустичний блок для ПЗК стикових зварних сполук завтовшки Н = 4...26 мм |
|
|
|
Програмне забезпечення для АБ1 автоматичного розшифрування результатів ЗАЗК зварних швів, Н = 4...26 мм (4 діапазони) |
|
|
|
АБ2 — акустичний блок для ПЗК стикових зварних з'єднань завтовшки Н = 27...40 мм |
|
|
|
Програмне забезпечення для АБ2 автоматичного розшифрування результатів ЗАЗК зварних швів, Н= 27...40 мм (3 діапазони) |
|
|
|
АБ129 — акустичний блок для ПЗК (товщинометрії, УЗК корозії, розшарувань) з вбудованим кабелем ІК3 |
|
|
|
Програмне забезпечення для автоматичного розшифрування результатів автоматичної товщини, Н = 4...40 мм (2 діапазони) |
|
|
|
Інформаційні кабелі (ІК-1, ІК-2) |
|
|
|
Зарядний пристрій (1 шт.) з акумуляторами (12 шт.) |
|
|
|
Зразок перевірки працездатності |
|
|
|
Дипломат-футляр |
|
|
|
Комплект перетворювачів** (7 шт.) і кабелів з'єднувальних з роз'ємами СР50 — Lemo 0 (5 шт.) для ручного (у режимі дефектоскопа загального призначення) контролю та СОП* |
П111-2,5-Ø12S |
|
|
П112-5-Ø6/2 |
||
|
П121-5-65SL; 70SL |
||
|
П121-2,5-50SL; 65SL |
||
|
СП5-75 КУК |
||
|
2 кабелі подвійних |
||
|
3 кабелі одинарні |
||
|
Пристрій УН-1ручний для УЗК нахлисткових зварних швів (з ПЕП — 2 шт.) |
|
|
|
Перехідник USB-COM з нульовим кабелем. Диск із програмою «переноса» результатів УЗК на ПЭВМ. |
|
|
|
Програмне забезпечення для ПЗК газопроводів зі зміщенням крайок і різнотовщинних елементів згідно з методиками за механізованим ПЗК |
|
|
|
Методика для підприємств ГАЗПРОМА |
|
|
|
Консультації з роботи на апаратурі (3 дні — 1 група) |
|
|
|
|
|
|
Для ТОВ «Газпром» товщини від 4 до 80 мм
|
Найменування |
Вартість |
|
|
Дефектоскоп УІУ СКАНИР+ з блоком живлення, чохлом, свідчення Держі |
|
|
|
МП2 — механічне пристосування для ПЗК зварних швів двостороннього доступу |
|
|
|
МП1 — механічне пристосування однобічного доступу (для А. товщиниометрії, ПЗК таврових конструкцій) |
|
|
|
АБ1 — акустичний блок для ПЗК стикових зварних сполук завтовшки Н = 4...26 мм |
|
|
|
Програмне забезпечення для АБ1 автоматичного розшифрування результатів ЗАЗК зварних швів, Н=4...26мм (4 діап.) |
|
|
|
АБ2 — акустичний блок для ПЗК стикових зварних з'єднань завтовшки Н = 27...40 мм |
|
|
|
Програмне забезпечення для АБ2 автоматичного розшифрування результатів ЗАЗК зварних швів, Н=27...40 мм (3 діап.) |
|
|
|
МП1Д — механічне пристосування однобічного доступу для товщини Н > 40 мм (до блоків АБ3Д, АБ4Д, АБ45Д) |
|
|
|
АБ3 (Д) — акустичний блок для УЗК зварних з'єднань, Н=41...51мм |
|
|
|
Програмне забезпечення для АБ3 (Д), ПЗК стикових зварних з'єднань, Н=41...52 мм (2 діап.) |
|
|
|
АБ4 (Д) — акустичний блок для ПЗК зварних з'єднань, Н=53...67м |
|
|
|
Програмне забезпечення для АБ4 (Д), ПЗК стикових зварних з'єднань, Н=53...67 мм (2 діап.) |
|
|
|
АБ45 (Д) — акустичний блок для УЗК зварних з'єднань, Н=68...80 мм |
|
|
|
Програмне забезпечення для АБ45 (Д), ПЗК стикових зварних з'єднань, Н=68...80 мм (2 діап.) |
|
|
|
АБ129 — акустичний блок для ПЗК (товщинометрії, УЗК корозії, розшарувань) з вбудованим ІК3 |
|
|
|
Програмне забезпечення для автоматичного розшифрування результатів автоматичної товщини, Н=4...60 мм (3 діап.) |
|
|
|
АБ130 — акустичний блок для ПЗК (товщинометрії, ЗАЗК корозії, розшарувань) з вбудованим ІК3 3 |
|
|
|
Програмне забезпечення для АБ130, Н=40... 80 мм (2 діап.) |
|
|
|
Інформаційні кабелі (ІК-1, ІК-2) |
|
|
|
Зарядний пристрій (1 шт.) з акумуляторами (12 шт.) |
|
|
|
Зразок перевірки працездатності |
|
|
|
Дипломат-футляр |
|
|
|
Комплект перетворювачів** (12 шт.) і кабелів з'єднувальних з роз'ємами СР50 — Lemo 0 (6 шт.) для ручного (у режимі дефектоскопа загального призначення) контролю та СОП* |
П111-2,5-Ø12S; П111-5,0-Ø8S |
|
|
П112-5-Ø6/2; П112-2,5-Ø10/2 |
||
|
П121-5-65SL; 70SL |
||
|
П121-2,5-50SL; 65SL; 70SL |
||
|
П121-1,8-50S; 65S (Ø18) |
||
|
СП5-75 КУК |
||
|
3 кабелі подвійних |
||
|
3 кабелі одинарні |
||
|
Пристрій УН-1ручний для УЗК нахлисткових зварних швів (з ПЕП — 2 шт.) |
||
|
Перехідник USB-COM з нульовим кабелем. Диск із програмою «переноса» результатів УЗК на ПЭВМ. |
|
|
|
Програмне забезпечення для ПЗК газопроводів зі зміщенням крайок і різнотовщинних елементів згідно з методиками за механізованим ПЗК |
|
|
|
Методика для підприємств ГАЗПРОМА |
|
|
|
Консультації з роботи на апаратурі (3 дні — 1 група) |
|
|
|
|
|
|
Для підприємств нафтової промисловості товщини від 4 до 26 мм
|
Найменування |
Вартість |
|
|
Дефектоскоп УІУ СКАНИР+ з блоком живлення, чохлом, свідчення Держі |
|
|
|
МП2 — механічне пристосування для ПЗК зварних швів двостороннього доступу |
|
|
|
МП1 — механічне пристосування однобічного доступу (для А. товщиниометрії, ПЗК таврових конструкцій) |
|
|
|
АБ1 — акустичний блок для ПЗК стикових зварних сполук завтовшки Н = 4...26 мм |
|
|
|
Програмне забезпечення для АБ1 автоматичного розшифрування результатів ЗАЗК зварних швів, Н = 4...26 мм (4 діапазони) |
|
|
|
АБ129 — акустичний блок для ПЗК (товщинометрії, УЗК корозії, розшарувань) з вбудованим кабелем ІК3 |
|
|
|
Програмне забезпечення для автоматичного розшифрування результатів автоматичної товщини, Н=4...26 мм (1 діапазон) |
|
|
|
Інформаційні кабелі (ІК-1, ІЧ-2) |
|
|
|
Зарядний пристрій (1 шт.) з акумуляторами (12 шт.) |
|
|
|
Дипломат-футляр |
|
|
|
Зразок перевірки працездатності |
|
|
|
Комплект перетворювачів** (6 шт.) і кабелів з'єднувальних (4 шт.) для ручного (у режимі дефектоскопа загального призначення) контролю та СОП* |
П112-5-Ø6/2 |
|
|
П121-5-65SL; 70SL |
||
|
П121-2,5-60SL; 65SL |
||
|
СП5-75 КУК |
||
|
2 кабелі подвійних |
||
|
2 кабелі одинарних |
||
|
Пристрій УП1М ручне для ПЗК поперечних дефектів і перехресть зварних швів резервуарів із комплектом ПЕП: П121-5,0-70S (23х15х20) — 2 шт.; П121-5,0-65S (23х15х20) — 2 шт.; П121-2,5-65S (23х15х20) — 2 шт.; П121-2,5-60S (23х15х20) — 2 шт. і СОП**** Н=10 мм ("зарубка" низ-верх, плоскод. S=Sзар. в сер. сеч.) |
|
|
|
Перехідник USB-COM з нульовим кабелем. Диск із програмою «переноса» результатів УЗК на ПЭВМ. |
||
|
Консультації з роботи на апаратурі (3 дні — 1 група) |
|
|
|
|
|
|
|
Найменування |
Вартість |
|
|
Дефектоскоп УІУ СКАНИР+ з блоком живлення, чохлом, свідчення Держі |
|
|
|
МП2 — механічне пристосування для ПЗК зварних швів двостороннього доступу |
|
|
|
МП1 — механічне пристосування однобічного доступу (для А. товщиниометрії, ПЗК таврових конструкцій) |
|
|
|
АБ1 — акустичний блок для ПЗК стикових зварних сполук завтовшки Н = 4...26 мм |
|
|
|
Програмне забезпечення для АБ1 автоматичного розшифрування результатів ЗАЗК зварних швів, Н = 4...26 мм (4 діапазони) |
|
|
|
АБ2 — акустичний блок для ПЗК стикових зварних з'єднань завтовшки Н = 27...40 мм |
|
|
|
Програмне забезпечення для АБ2 автоматичного розшифрування результатів ЗАЗК зварних швів, Н= 27...40 мм (3 діапазони) |
|
|
|
АБ129 — акустичний блок для ПЗК (товщинометрії, УЗК корозії, розшарувань) з вбудованим кабелем ІК3 |
|
|
|
Програмне забезпечення для автоматичного розшифрування результатів автоматичної товщини, Н = 4...40 мм (2 діапазони) |
|
|
|
Інформаційні кабелі (ІК-1, ІК-2) |
|
|
|
Зарядний пристрій (1 шт.) з акумуляторами (12 шт.) |
|
|
|
Зразок перевірки працездатності |
|
|
|
Дипломат-футляр |
|
|
|
Комплект перетворювачів** (12 шт.) і кабелів з'єднувальних з роз'ємами СР50 — Lemo 0 (6 шт.) для ручного (у режимі дефектоскопа загального призначення) контролю та СОП* |
П111-5-Ø8S |
|
|
П112-5-Ø6/2; П112-2,5-Ø10/2 |
||
|
П121-5-45SL;60SL;65SL;70SL;72SL |
||
|
П121-2,5-50SL; 60SL; 65SL |
||
|
СП5-75 КУК |
||
|
3 кабелі подвійних |
||
|
3 кабелі одинарні |
||
|
Пристрій УП1М ручне для ПЗК поперечних дефектів і перехресть зварних швів резервуарів із комплектом ПЕП: П121-5,0-70S (23х15х20) — 2 шт.; П121-5,0-65S (23х15х20) — 2 шт.; П121-2,5-65S (23х15х20) — 2 шт.; П121-2,5-60S (23х15х20) — 2 шт. і СОП**** Н=10 мм ("зарубка" низ-верх, плоскод. S=Sзар. в сер. сеч.) |
|
|
|
Перехідник USB-COM з нульовим кабелем. Диск із програмою «переноса» результатів УЗК на ПЭВМ. |
|
|
|
Консультації з роботи на апаратурі (3 дні — 1 група) |
|
|
|
|
|
|
Особливості комплекту ВІУ СКАНИР СКАРУЧ:
• здійснює 16 різних схем озвучування на кожному міліметрі контролю;
• виявляє внутрішні дефекти (пори, шлакові ввімкнення, непровари, тріщини та ін.);
• ідентифікує дефекти за характером (об'ємні, об'ємно- плоскі, плоскі);
• оцінює параметри дефектів (довжину та розвиток за глибиною);
• проводить товщинометрію основного металу по скануваній поверхні з шириною ділянки 65 мм;
• автоматично відстежує рівень акустичного контакту з виробом;
• автоматично встановлює та коригує параметри ПЗК із поправкою на шорсткість;
• здійснює самоконтроль працездатності електроніки й акустичної системи;
• автоматично фіксує, запам'ятовує й розшифровує результати дефектоскопії;
• здійснює передавання результатів контролю в пам'ять під'єднаного комп'ютера (RS232);
• роздруковує результати контролю за допомогою принтера, що під'єднується;
• має автономне живлення.
• висока оперативність. Швидкість сканування — до 1 м/хв. Пам'ять приладу дає змогу запам'ятати результати ПЗК до 1000 м дефектних зварних швів.
• автоматичне розшифрування результатів ПЗК.
• отримання документа контролю (роздруку) усього зварного шва.
Технічні характеристики УІУ СКАРЯР СКАРУЧ:
|
дискретність реєстрації: |
|
|
датчика колії |
1 мм |
|
параметрів дефекту |
1 мм |
|
товщини |
0,1 мм |
|
вимірювання параметрів дефекту зварного шва з похибкою: |
|
|
за довжиною |
± 1 мм |
|
за глибиною розвитку |
± 0,5 мм |
|
визначення координат дефекту вздовж шва з похибкою від пройденого шляху |
не більш ніж 1% |
|
мінімально виразний дефект |
0,8 ... 1,0 мм |
|
швидкість контролю |
до 1 м/хв |
|
кількість каналів |
8 |
|
кількість схем озвучування |
16 |
|
частотний діапазон |
1,0 ... 10,0 МГц |
|
максимальне посилення по кожному каналу |
90 дБ |
|
діапазон регулювання посилення |
85 дБ |
|
максимальна глибина озвучування (поздовжні хвилі) |
10000 мм |
|
час безперервної роботи від акумуляторів (6 x1,2В) |
8 год |
|
діапазон робочих температур |
-20 ... +45 °C |
|
час встановлення робочого режиму |
1 хв |
|
габарити дефектоскопа |
200 х 225 х 90 мм |
|
вага дефектоскопа (з акумуляторами) |
3,5 кг |
- Ціна: Ціну уточнюйте
