RAEM1-6 — многоканальная система акустической эмиссии для АЭ-контроля и мониторинга

RAEM1-6 — многоканальная система акустической эмиссии для неразрушающего контроля, сбора и анализа сигналов АЭ, а также длительного дистанционного мониторинга промышленных объектов. Система объединяет в одном компактном корпусе до 6 измерительных каналов, обработку сигналов, синхронизацию времени и проводную либо беспроводную передачу данных.

RAEM1-6 может работать как настольная система сбора и анализа данных акустической эмиссии совместно с программным обеспечением SWAE, а также как автономный узел удалённого онлайн-мониторинга с передачей результатов на сервер или облачную платформу.

Многоканальная система акустической эмиссии RAEM1-6

Основные возможности RAEM1-6

• От 2 до 6 каналов АЭ в одном корпусе.
• Каскадирование нескольких RAEM1-6 для построения многоканальных систем.
• До 2 Мвыб/с на канал при 16-битном АЦП.
• Форма волны длиной до 128 000 отсчётов.
• Пороговый, внешний и программный запуск.
• Непрерывный, запланированный и интервальный режимы.
• Gigabit Ethernet.
• Дополнительно WiFi либо 4G.
• До 4 внешних параметрических входов −10…+10 В.
• 2 аппаратных выхода сигнализации.
• Встроенная ОС Linux.
• Локальная, серверная либо облачная работа.

Технические характеристики

Конфигурации RAEM1-6

RAEM1-6 может комплектоваться от 2 до 6 плат сбора данных АЭ. Каждая плата соответствует одному измерительному каналу и одному датчику.

Конструкция и интерфейсы

Каналы акустической эмиссии используют разъёмы SMA. Поддерживается подключение датчиков со встроенным предусилителем или обычных датчиков через внешний предусилитель.

Датчики акустической эмиссии

Для RAEM1-6 могут использоваться совместимые пьезоэлектрические датчики АЭ со встроенным предусилителем либо датчики с внешним предусилителем.

GI150/1

GI150/1 — интегральный датчик с резонансной частотой 150 кГц, рабочим диапазоном 60–400 кГц, встроенным предусилителем 40 дБ / 28 В и разъёмом SMA.

Синхронизация

Поддерживаются RS485, каскадное соединение, WiFi и GPS. Точность синхронизации внутри одного прибора составляет ≤100 нс, между несколькими RAEM1-6 — 500 нс или лучше.

Схемы подключения

Программное обеспечение SWAE

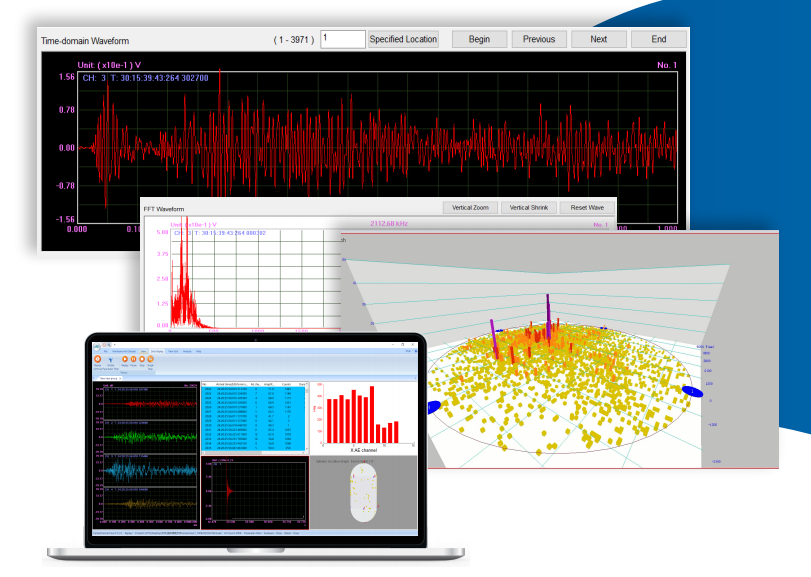

В локальном режиме RAEM1-6 передаёт данные на компьютер с программным обеспечением SWAE через Ethernet либо WiFi. Пользователь получает формы волн и параметры акустической эмиссии в реальном времени.

Области применения

• сосуды под давлением;
• резервуары и трубопроводы;
• контроль утечек арматуры;
• мостовые и вантовые конструкции;
• ветроэнергетические установки;
• вращающееся оборудование;
• металлоконструкции;
• режущий инструмент и технологическое оборудование.

Метрологическое обеспечение

EN 13477-2:2021 устанавливает процедуры периодической проверки рабочих характеристик оборудования акустической эмиссии, включая датчики, предусилители, процессоры сигналов и внешние параметрические входы.

Комплектация

Точный комплект поставки формируется под конкретную задачу и указывается в коммерческом предложении. Дополнительно могут подбираться датчики АЭ, предусилители, кабели, крепления датчиков и другие принадлежности.

Часто задаваемые вопросы

Сколько каналов может иметь RAEM1-6?

От 2 до 6 каналов в одном корпусе.

Можно ли объединять несколько систем?

Да. Несколько RAEM1-6 можно объединить в единую многоканальную систему с синхронизацией времени.

Обязательно ли использовать облачный сервис?

Нет. Прибор может использоваться локально с программой SWAE либо в составе удалённой серверной или облачной системы мониторинга.

Можно ли регистрировать технологические параметры?

Да. Предусмотрено до четырёх внешних входов −10…+10 В, позволяющих синхронно регистрировать дополнительные параметры вместе с сигналами АЭ.
