Ультразвуковой низкочастотный дефектоскоп А1220 MONOLITH (МОНОЛИТ) – предназначен для решения задач толщинометрии и дефектоскопии конструкций из бетона, горных пород, асфальта. Уникальность прибора состоит в том, что он позволяет проводить контроль объектов эхо-методом при одностороннем доступе.

Комплектация базовая А1220 МОНОЛИТ:

• А1220 МОНОЛИТ - электронный блок дефектоскопа со встроенным аккумулятором
• Антенная решетка М2502
• Кабель LEMO-LEMO двойной 1,2 м
• Чехол
• Сетевой адаптер с кабелем 220В-12В
• Кабель соединительный (прибор-зарядное устройство)
• Компакт-диск с документацией и ПО
• Кабель связи по USB
• Жесткий кейс

А1220 MONOLITH КЛАБ-КОМПЛЕКТ:
• А1220 МОНОЛИТ - электронный блок дефектоскопа со встроенным аккумулятором
• Антенная решетка М2502
• Кабель LEMO-LEMO двойной 1,2 м
• Чехол
• Сетевой адаптер с кабелем 220В-12В
• Кабель соединительный (прибор - зарядное устройство)
• Компакт-диск с документацией и ПО
• Кабель связи по USB
• Сумка E14 (кожаный кейс)
• Сумка КЛАБ-Т (круглая сумка с 5 метровым тросом для полевых работ)
• Комплект полиуретановых наколенников


Назначение А1220MONOLITH (МОНОЛИТ):
• Измерение толщины изделий из бетона
• Поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе.
• Исследование внутренней структуры крупнозернистых материалов


Особенности А1220MONOLITH  (МОНОЛИТ):
• Прибор обеспечивает представление результатов измерений на дисплее, как в виде традиционного А-скана, так и в виде В-, С-, D- Сканов позволяющих получить более полное представление о внутренней структуре объекта.
• Подпружиненный контакт преобразователей в матричной решетке обеспечивает сглаживание неровностей контролируемого объекта
• Контроль проводится без применения контактной жидкости – сухой точечный контакт
• Малый вес прибора – 800 г
• Эргономичный корпус
• Все результаты тестирования (реализации) сохраняются в энергонезависимой памяти прибора, после чего могут быть переданы через USB-порт на внешний компьютер для дальнейшей обработки, документирования и архивирования результатов обследования


Режимы работы:
Режим ЭХО


Представление сигнала в реальном масштабе времени. Предусмотрены возможности выполнения следующих способов измерений: по максимуму сигнала в стробе, по первому превышению сигналом уровня строба, сложения всех сигналов в стробе функция АКФ). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время ультразвука, глубина несплошности, амплитуда сигнала

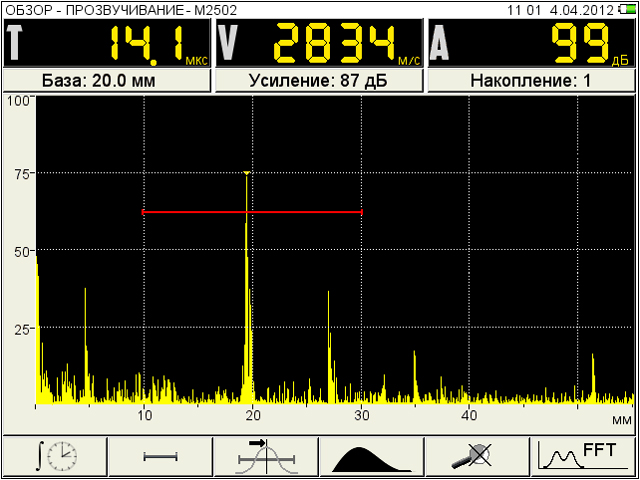

Режим ПРОЗВУЧИВАНИЕ


Данный режим предназначен для поверхностного и сквозного прозвучивания объектов контроля на фиксированной базе измерений. Контроль осуществляется с помощью двух отдельно подключенных к электронному блоку преобразователей, установленных вдоль линии или друг напротив друга (в зависимости от выбранного метода измерений). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время и скорость ультразвука, амплитуда сигнала.
Режим КАРТА


Предназначен для формирования набора изображений сечений объекта контроля, перпендикулярных к поверхности при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом, т.е. набор параллельных лент, ограниченных по протяженности. Задавая шаг сканирования по вертикали и по горизонтали, можно получить представление о внутренней структуре всего объекта

Параметр Значение
Максимальная глубина визуализации эхо-сигналов при контроле поперечными волнами 2150 мм
Максимальная длительность реализаций сигналов, визуализируемых на экране прибора 1600 мкс
Cредняя измеряемая толщина бетона 600 мм
Минимальный диаметр обнаруживаемого дефекта типа цилиндрическое сверление 30 мм
Погрешность измерений толщины и глубины залегания дефектов 10%
Время выполнения одного измерения и занесения результата в память в режиме лента, карта 10 с
Число записываемых одиночных, недетектированных А-сканов 200
Максимальная площадь контролируемой поверхности (режим КАРТА) 2 м2
Диапазон настройки скорости ультразвука
1000÷9999 м/с
Амплитуда зондирующего сигнала 20, 100, 200 В
Форма зондирующего импульса генератора Меандр, 0,5÷5 периодов
Частота повторения зондирующих импульсов 1÷50 Гц
Полоса частот приемного тракта 10÷300 кГц
Диапазон перестройки аттенюатора 0÷100 дБ с шагом 1 дБ
Число программируемых точек характеристики ВРЧ функционального генератора 32
Диапазон регулировки ВРЧ 30 дБ
Дискретность измерения интервала времени 0,1 мкс
Питание Встроенный аккумулятор
Время непрерывной работы прибора от аккумулятора без подсветки индикатора 14 часов
Время зарядки полностью разряженной аккумуляторной батареи 3 часа
Диапазон рабочих температур -20÷+45°C
Габаритные размеры электронного блока Цветной TFT (640x480)
Размеры электронного блока 260 х 156 х 43 мм
Масса электронного блока 800 г
Габаритные размеры антенной решетки М2502 139 х 105 х 89 мм
Масса антенной решетки М2502 1,1 кг
