АБРИС трассопоисковый комплекс – предназначен для поиска протяженных токопроводящих объектов, таких как металлические трубы, телефонные и силовые кабели, как в пассивном режиме (по проходящему по кабелю току), так и в активном при совместной работе с трассопоисковым генератором.


Комплекс АБРИС поставляется в двух основных комплектациях АБРИС24.20/АБРИС24.40:


Комплектация АБРИС 24.20:
• Приемник ТМ8
• Генератор ТГ24.20 (ТГ20)
• Рамка индуктивной связи
• Кабели гальванического подключения
• Штырь заземления
• Зарядное устройство 220 В
• Сумка для приемника
• Сумка для генератора
• Документация


Комплектация АБРИС 24.40:
• Приемник ТМ8
• Генератор ТГ24.40 (ТГ40)
• Рамка индуктивной связи
• Кабели гальванического подключения
• Штырь заземления
• Зарядное устройство 220 В
• Сумка для приемника
• Сумка для генератора
• Документация

омплектации АБРИС24.20/АБРИС24.40 различаются мощностью генератора и дальностью поиска - Генератор ТГ20 – до 1500 метров, Генератор ТГ40 - до 3000 метров
Приемник ТМ8 - предназначен для обнаружения, локализации и измерения глубины залегания искомых коммуникаций.
Портативный переносной генератор ТГ20/ТГ40 – предназначен для создания тока испытательной частоты в трассе.
Рамка индуктивной связи – предназначена для наведения тока испытательной частоты без непосредственного подключения к трассе. Используется в случае невозможности подключения генератора к коммуникации, а так же при необходимости разведки местности для поиска неизвестных коммуникаций.

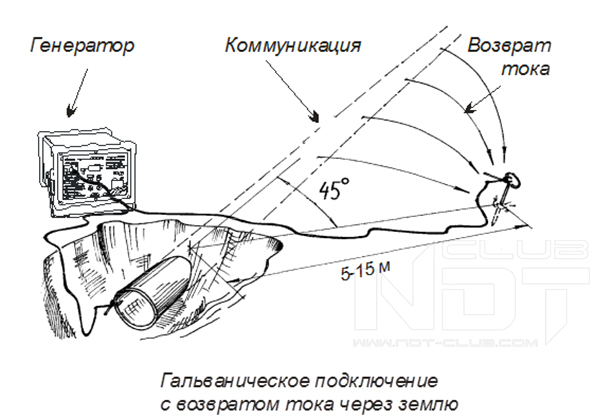

Кабели гальванического подключения используются для подключения генератора к открытому участку трассы и создания тока испытательной частоты.
Штырь заземления – позволяет заземлить кабель гальванического подключения для возврата тока через землю.


Особенности трассопоискового комплекса АБРИС:
• Небольшие габариты и вес
• Светодиодный морозостойкий дисплей приёмника и генератора - работа до -40°С
• Брызгозащитное исполнение
• Определение глубины залегания труб при совместной работе приемника с генератором
• Поиск по максимальному и минимальному сигналу с одновременным отображением силы электромагнитного поля, идущего от проводника с током
• Автоматическая и ручная регулировка сигнала
• Стрелки – указатели направления расположения трассы на дисплее приемника, помогают оператору локализовать расположение трассы
• Генераторы снабжены устройством автоматического согласования с трассой и индикации отсутствия надежного контакта с коммуникацией
• Трассировка линии: Генератор ТГ20 – до 1500 метров, Генератор ТГ40 - до 3000 метров
• Возможность переключения выходной мощности для работы на коротких участках
• Режим работы - непрерывный и импульсный
• Непрерывный контроль уровня заряда аккумуляторной батареи
• Питание генератора осуществляется от встроенной аккумуляторной батареи
• Заряд батарей производится от зарядного устройства (сети переменного тока 220 В, 50 Гц), а также от внешнего источника питания постоянного тока с напряжением от 12 до 16 вольт (бортовая сеть автомобиля). Процесс заряда аккумуляторов полностью автоматизирован и контролируется встроенным микропроцессором
• Возможность поставки специализированной версии для подводных работ

Технические характеристики приёмника ТМ-8

Параметр

величина

Рабочие частоты пассивные

50,100,15-24 кГц

Рабочие частоты активные

1450,9820 Гц

Максимальная измеряемая глубина

До 10 м

Максимальная глубина обнаружения

До 25 м

Максимальное удаление от генератора

До 5 км

Время непрерывной работы без звука

До 50 ч

Диапазон рабочих температур

-40..+60 ⁰ С

Питание

2 элемента D

Габариты

720x110x150 мм

Вес прибора без чехла

1700 г

Технические характеристикигенератора ТГ-24.40

Наименование параметра

Значение

Напряжение питания

генератора  внешнее, (В)

12-16 В

Постоянное  напряжение

Внутренний источник питания

Аккумуляторная батарея 12В -20 А/ч

Зарядное устройство от сети 220 Вольт

(Внешнее питание)

12В -  3 А

Постоянное стабилизированное напряжение

Выходная мощность

1; 3; 8; 12; 24 Вт

8 предустановленных частот (пользователь может изменить или исключить любую частоту)

375, 480, 512,1024, 1450, 8192, 9820 10000  Гц

Выходной ток



До 1500  мА

Измерение напряжения на нагрузке (трубе)

для контроля перед подключением постоянное напряжение



до 50 В



Измерение напряжения на нагрузке (трубе)

для контроля перед подключением переменное  напряжение частота 50 Гц



до 50 В

Режим работы

Непрерывный или импульсный

Согласование с нагрузкой

автоматическое

Сопротивление нагрузки для 12 Вт

1-120 Ом

Сопротивление нагрузки для 1 Вт

1-970 Ом

Стабильность выходной мощности

+/-10%

Время непрерывной работы от встроенного аккумулятора

Максимальная мощность  2 часа

Минимальная мощность до 8 часов

Вес электронного блока

Не более 5 кг

Габаритные размеры

220Х220Х90 мм

Технические характеристикигенератора ТГ-24.20

Наименование параметра

Значение

Напряжение питания

генератора  внешнее, (В)

12-16 В

Постоянное  напряжение

Внутренний источник питания

Аккумуляторная батарея 12В -9 А/ч

Зарядное устройство от сети 220 Вольт

(Внешнее питание)

12В -  3А (15В – 2,6 А)

Постоянное стабилизированное напряжение

Выходная мощность

2.5; 5.0; 15; 20 Вт

От внешнего источника добавляется мощность 25 Вт

Выходная мощность на частоте 33 кГц

max 6 Вт

8 предустановленных частот (пользователь может изменить или исключить любую частоту)

375, 480, 640,1024, 1450, 8192, 9820 10000  Гц

Выходной ток



До 1000  мА

Измерение напряжения на нагрузке (трубе) для контроля перед подключением постоянное напряжение

до 50 В



Измерение напряжения на нагрузке (трубе)

для контроля перед подключением переменное  напряжение частота 50 Гц

до 50 В

Режим работы

Непрерывный или импульсный

Согласование с нагрузкой

автоматическое

Сопротивление нагрузки, для 12 Вт

1-120 Ом

Сопротивление нагрузки, для 1 Вт

1-970 Ом

Стабильность выходной мощности

+/- 10%

Время непрерывной работы от встроенного аккумулятора

На максимальной мощности

На минимальной мощности



3 часа

более  8 часов

Вес электронного блока

Не более  3 кг

Габаритные размеры

220Х220Х90 мм
