ВЕКТОР-СКАН (версия 1.0) новый универсальный вихретоковый дефектоскоп - предназначен для контроля металлов, углепластиков и композитов на предмет наличия дефектов: обнаружение поверхностных и подповерхностных трещин, нарушений сплошности и однородности. Внесен в ГОСРЕЕСТР СИ.


БАЗОВАЯ КОМПЛЕКТАЦИЯ ВЕКТОР-СКАН:

•    Электронный блок ВЕКТОР-СКАН со встроенным Li-ion аккумулятором
•    Блок питания сетевой 18В / 220В
•    Защитный чехол с блендой и креплением на корпусе оператора
•    Преобразователь параметрический ПВР-1 (1 МГц)
•    Преобразователь низкочастотный ПВД-1 (20кГц)
•    Кабель USB для связи с ПК
•    Программное обеспечение на CD-диске
•    Комплект документации (руководство пользователя, паспорт, методика поверки, свидетельство о метрологической поверке)
•    Кейс для переноски

Дополнительно можно приобрести:

•    Вихретоковый преобразователь ГАЛС-1 (карандаш)
•    Импедансный преобразователь SP/RSP
•    Стандартный образец  ЭО-ГАЛС



КОМПЛЕКТ ДЛЯ КОНТРОЛЯ ТЕХНОЛОГИЧЕСКИХ И БОЛТОВЫХ ОТВЕРСТИЙ


При подключении дополнительных преобразователей, не входящих в базовый комплект, прибор Вектор-СКАН становится действительно универсальным оборудованием способным решать самые разнообразные задачи:


• Измерение толщины защитных покрытий (при соответствующей калибровке)
• Измерение глубины поверхностных трещин в металлах (при соответствующей калибровке)
• Измерение электропроводности цветных металлов
• Поиск дефектов при помощи динамических (роторных) преобразователей
• Контроль композитных материалов и поиск расслоений импедансными преобразователями
• Контроль углепластиков


С дефектоскопом ВЕКТОР-СКАН могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10 Гц до 20 МГц, а также любые динамические (ротационные) преобразователи, в том числе марок FORSTER , ELOTEST и др. при использовании специальных переходников.
С дефектоскопом могут использоваться низкочастотные пьезоэлектрические и электромагнитно-акустические (ЭМА) преобразователи для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и качества клеевых соединений акустическими методами.

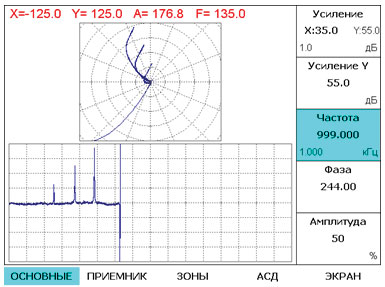

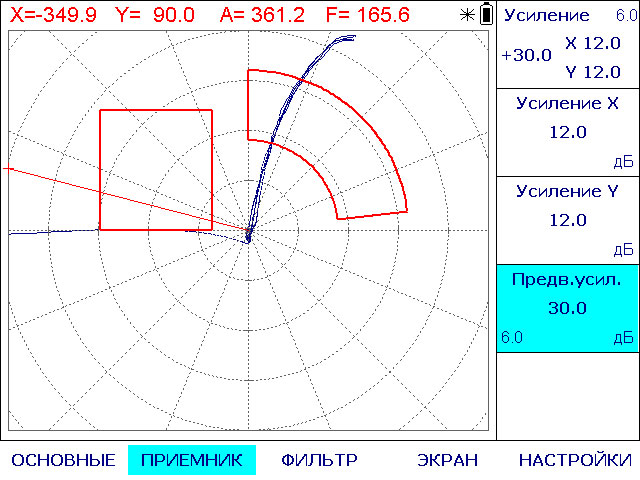

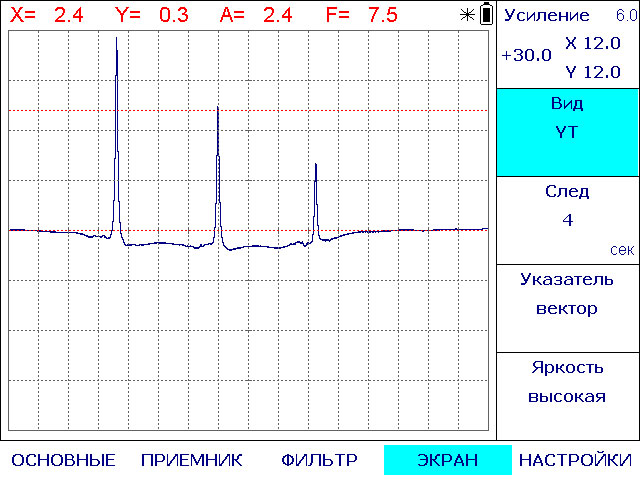

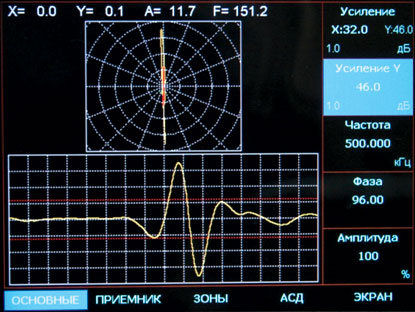

Примеры экранов Вектор-СКАН:



Особенности Вектор-СКАН:
• Одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях
• Отдельное усиление по осям X и Y
• Режим синхронизации для работы с вихретоковыми роторными преобразователями
• Две настраиваемые зоны АСД: коробка и сегмент
• Различные режимы отображения сигнала
• Отлично читаемый на солнечном свету TFT экран
• Морозоустойчивое (от -30º С) исполнение
• Различные виды зон АСД с задаваемой логикой определения дефекта
• Запоминание большого количества настроек и результатов контроля
• Питание от литий-ионных аккумуляторов
• Встроенное зарядное устройство

Диапазон регулировки усиления

от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон регулировки предварительного усилителя

от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон изменения частоты

от 1 Гц до 20 МГц, с шагом 1, 10,100 и 1000 Гц

Регулировка амплитуды возбуждения преобразователя

12.5%, 25%, 50%, 100%

Диапазон изменения фазы вектора

0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.

Фильтр НЧ

регулируемый от 5 до 1000 Гц

Фильтр ВЧ

регулируемый от 2,5 до 500 Гц

Режим работы

стандартный, синхро-режим, частотное сканирование

Вид графика

XY, XY+YT, XY+AT, YT, YT+XT

След сигнала

0-30 сек, с шагом 1 сек

Зоны АСД

коробка, сегмент

Режимы АСД

дефект в зоне, дефект вне зоны

Типы вывода на экран

вектор, точка

Типы преобразователей

дифференциальный, абсолютный, роторный

Память настроек

100 настроек

Память результатов

500 протоколов контроля

Экран

цветной TFT 640х480 с регулируемой яркостью и
регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце

Интерфейс

USB

Разъемы преобразователей

1 x Lemo1B + 1 x Lemo0B

Время работы

10 часов от аккумуляторов

Внешнее питание

блок питания от сети 220 В, 50Гц AC

Напряжение питания

18V/3,5A DC

Диапазон рабочих температур

от -30º C до +55° C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,5 кг с аккумуляторами
