ВД-10А дефектоскоп вихретоковый автогенераторный

ВД-10А дефектоскоп вихретоковый автогенераторный

Цену уточняйте

  • В наличии
ВД-10А дефектоскоп вихретоковый автогенераторный
ВД-10А дефектоскоп вихретоковый автогенераторныйВ наличии
Цену уточняйте
+380676725783
  • +380442321387
  • +380567362223
+380676725783
  • +380442321387
  • +380567362223
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней по договоренности

Вихретоковый дефектоскоп ВД-10А предназначен для оперативного контроля поверхностных и подповерхностных дефектов в различных деталях сложной конфигурации из титана, стали, алюминия, магния и пр.
Дефектоскоп успешно прошел испытания в военной авиации РФ в суровых температурных условиях и рекомендован для контроля деталей авиационной техники.

Базовый комплект поставки ВД-10А:

Электронный блок дефектоскопа ВД-10А
Li-Ion aккумулятор (встроенный)
Блок питания / зарядное устройство ∼220В 50 Гц / ≡15В 2,5А
Держатель для преобразователей с кабелем - 1шт.
Преобразователь параметрический VPS
Преобразователь параметрический VP4A
Образец для поверки работоспособности- 1шт.
Кабель RS232 для подключения ПК
Защитный чехол с креплением на корпусе оператора
Программное обеспечение для ПК
Комплект документации: Руководство по эксплуатации, Сертификат калибровки
Кейс для переноски

Расширенный комплект поставки

Базовый комплект +
Преобразователь параметрический VP73А
Преобразователь параметрический VP154А
Преобразователь параметрический VP2Е

Принцип работы:

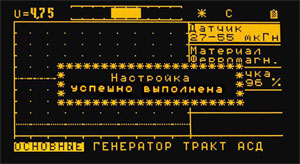

Дефектоскоп отличается простой в эксплуатации. Автогенераторная схема сама автоматически подстраивает параметры резонансного контура при установке на бездефектный участок контролируемого изделия, обеспечивая максимальную чувствительность к дефектам целостности материала. При этом направление графика на экране при появлении дефекта и при увеличении зазора взаимно противоположно и позволяет легко идентифицировать истинный дефект.

Специальная функция имитатора дефекта позволяет проверить чувствительности настроенного дефектоскопа с помощью имитации наличия протяженного дефекта в виде надреза глубиной около 0,5 мм. При этом глубина реальной протяженной трещины, сигнал от которой близок к сигналу имитатора, меньше, чем глубина имитирующего эту трещину надреза.

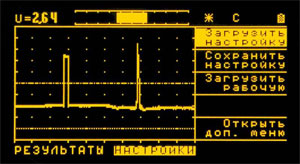

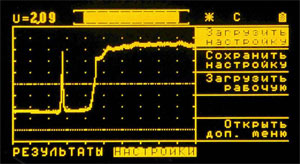

Перемещение преобразователя через дефект или продолжительное размещение на дефекте будут сопровождаться различными показаниями:амплитуда будет скачкообразно уменьшаться, а затем возвращаться к исходному состоянию либо сохраняться в течение всего времени пребывания преобразователя на дефекте.


Особенности ВД-10А

• Автоматическая настройка на контроль различных материалов с одним преобразователем
• Большой морозоустойчивый электролюминесцентный дисплей
• Интуитивно понятное организация меню и клавиатура
• Статический и динамический режимы работы
• Возможность подключения различных преобразователей
• Запоминание большого количества настроек и результатов контроля
• Специальная функция имитатора дефекта позволяет проводить контроль без настройки на образце
• Питание от Li-Ion аккумуляторов
• Встроенное зарядное устройство

ВД-10А - автогенераторный вихретоковый дефектоскоп

Наименование

Значение

Рабочая частота генератора (определяется индуктивностью подключаемого преобразователя)

0,8 ... 3 МГц

Допустимый диапазон индуктивности используемых параметрических преобразователей

16 - 50 мкГн

Диапазон удельной электрической проводимости контролируемых немагнитных материалов

0,1 - 60 МСм/м

Режимы работы

статический, динамический

Вид графика на экране прибора

амплитудная развертка

Распознавание отрыва преобразователя от поверхности

есть

Минимальная протяженность обнаруживаемых дефектов (без покрытия / под покрытием толщиной 0,5 мм)

2 мм / 5 мм

Минимальная глубина обнаруживаемых на плоских участках деталей трещин вдали от края (при отсутствии покрытий / с покрытием толщиной 0,5мм) в деталях:



- из магниевых, алюминиевых и медных сплавов

200 мкм / 500 мкм

- из жаропрочных и титановых сплавов

500 мкм / 1000 мкм

- из сталей типа 30ХГСНА

200 мкм / 500 мкм

Минимальное раскрытие трещины

1 мкм

ЭЛД дисплей с регулируемой яркостью

110 х 65 мм; 240 х 128 точек

Память

100 настроек, 750 результатов измерения

Типы используемых преобразователей

параметрические

Разъем для преобразователей

СР50 (BNC)

Интерфейс

RS232

Питание

15VDC, 1.5А

Аккумулятор встроенный Li-Ion

10,8 В / 4000 мА/ч

Время автономной работы

8 часов

Диапазон рабочих температур

-25 до +55 °С

Размер электронного блока (В x Ш x Д)

170 мм x 250 мм x 50 мм

Вес с элементами питания

1,4 кг

Базовый комплект поставки Электронный блок дефектоскопа ВД-10А Li-Ion aккумулятор (встроенный) Блок питания / зарядное устройство ∼220В 50 Гц / ≡15В 2,5А Держатель для преобразователей с кабелем - 1шт. Преобразователь параметрический VPS Преобразователь параметрический VP4A Образец для поверки работоспособности- 1шт. Кабель RS232 для подключения ПК Защитный чехол с креплением на корпусе оператора Программное обеспечение для ПК Комплект документации: Руководство по эксплуатации, Сертификат калибровки Кейс для переноски Расширенный комплект поставки Базовый комплект Преобразователь параметрический VP73А Преобразователь параметрический VP154А Преобразователь параметрический VP2Е
