Ультразвуковой дефектоскоп УСД-60

Легендарный  ультразвуковой дефектоскоп УСД-60 теперь в новом эргономичном корпусе и с возможностью последующего обновления до  версии дефектоскопа на фазированных решетках УСД-60ФР.

После глубокой модернизации прибор представляет собой новую универсальную платформу, позволяющую пользователю наращивать возможности прибора по мере необходимости.
В базовой версии дефектоскоп УСД-60 поставляется как суперсовременный классический ручной дефектоскоп со всем разнообразием возможностей, присущих лучшим представителям класса.

Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узколополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий  функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.

Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной.

Вход для двухканального оптического энкодера обеспечивает построение B-скана c координатной разверткой изделия, а также С- и D- сканов в специальных версиях.

Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора по мере необходимости работы с TOFD  сканерами, 16-и канальными фазированными решетками, многоэлементными сканерами.

Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей  позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.

Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Уникальный морозостойкий современный  экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ  в полевых условиях на ярком солнце, а также при отрицательных температурах.

Развертка мин.: 0 - 11,9 мм
макс.: 0 - 5950 мм (сталь)
с шагом 0.01, 0.1, 1, 10 и 100  Задержка от -4 мкс до 1000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс Максимальная длина контролируемого материала (сталь) до 3000 мм (эхо-режим), 6000 мм (теневой режим) Диапазон скоростей 1000 - 10 000 м/с           с шагом 1, 10 и 100 м/с Задержка в призме 0 - 100 мкс
с шагом 0.01, 0.1, 1 мкс Демпфирование 25 ом / 50 ом/ 1000 Ом Входной импенданс 50 ом / 600 ом Зондирующий импульс радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5),
и  изменяемой частотой радиоимпульса  Частота повторений ЗИ от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц  Усилитель широкополосный: 0.5-20 МГц (-6 дБ) Диапазон регулировки усиления 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ Дополнительная клавиша +dB программируемая  Временная Регулировка Чувствительности (ВРЧ) диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 20 опорным точкам
введенным вручную или от контрольных отражателей Кривая Амплитуда-Расстояние (АРК) построение по 20 точкам, регулируемая по высоте  Функция АРД построение по 20 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми  Детектирование положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)  Отсечка компенсированная, 0 - 80% высоты экрана Зоны контроля две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.  Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая  Измерение временных интервалов от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"  Измерение амплитуды в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)           Сравнение амплитуд по AWS D1.1 Дисплей Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете А-сигнал 480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме Память 200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) Интерфейс USB Разъемы преобразователей 2 Lemo00 Аккумулятор Li-ion 10.8В, 5000 mА/ч Время работы не менее 10 часов работы от встроенного аккумулятора Внешнее питание блок питания 220В AC Напряжение питания  15В / 2,5А  DC  Диапазон рабочих температур от -30 C до +55 C Размер (В x Ш x Д) 200 мм x 225 мм x 80 мм Масса 1,4 кг с аккумуляторами

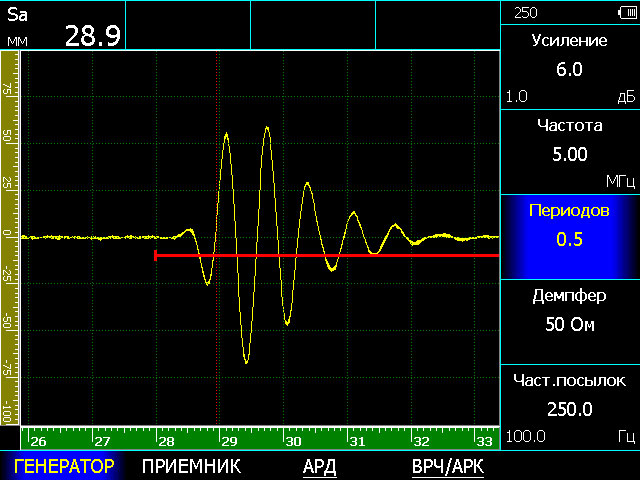

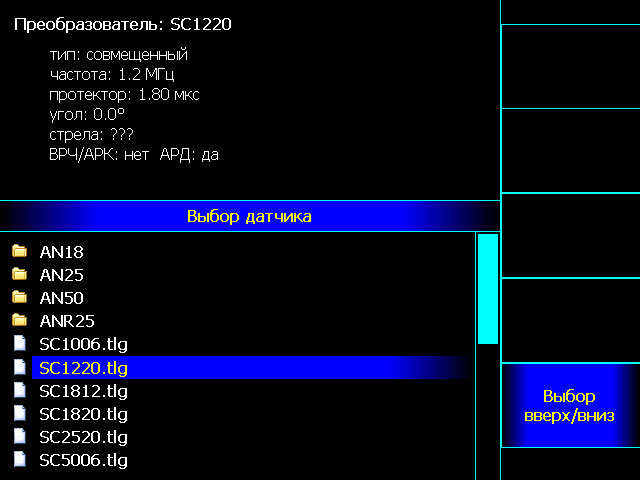

Реальный недетектированный радиосигнал в дополнению к классическим видам: полному детектору, положительному и отрицательному детектированию позволяет решать различные задачи требующие высокой разрешающей способности Библиотека преобразователей позволяет мгновенно загрузить из памяти все необходимые настройки ПЭП, включая ВРЧ и АРК данные и АРД-диаграммы. Автоматическая калибровка призмы преобразователя по образцам СО-3 и V-2 Автоматическая калибровка развертки и стробов при контроле сварных соединений

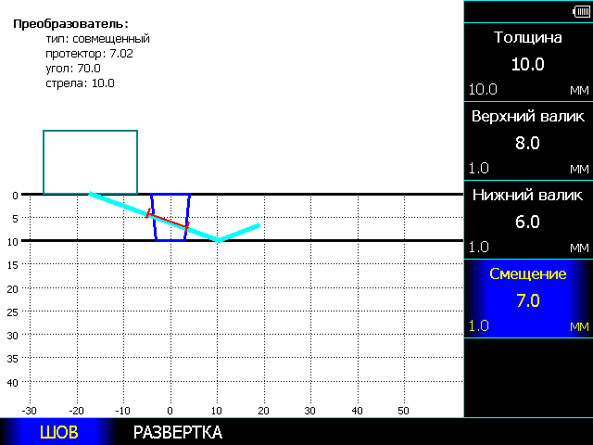

Помощник контроля сварных соединений с построением  хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.

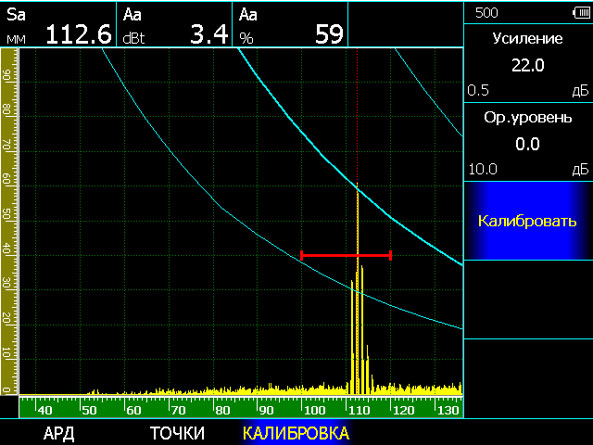

Полноэкранный режим работы Режим огибающей сигнала Функции Временной Регулировки Чувствительности (ВРЧ) и АРК Встроенные АРД диаграммы

Универсальный классический дефектоскоп с возможностью обновления до версии с фазированными решетками и TOFD Запись сигналов по 1 или 2х координатному датчику оборотов  Функции ВРЧ, АРК и АРД Работа с ЭМА преобразователями

Конструктор геометрии сварного шва Интерфейс: USB Обновление прошивки по USB Питание: Li-ion аккумулятор или внешний блок питания до 10 часов работы от аккумулятора
