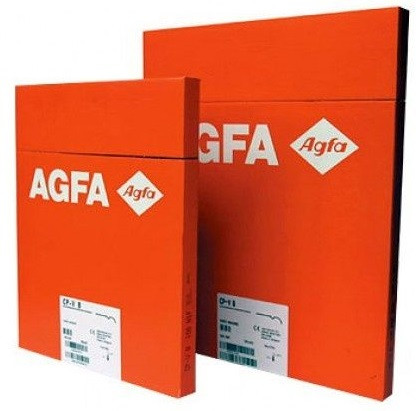

Радиографическая плівка Agfa NDT (Agfa Structurix)
Радиографическая плівка Agfa NDT (Agfa Structurix)
В даний час плівку AGFA NDT це найпоширеніша плівка. У частині керівних документів і технологічних карт, можна зустріти найменування AGFA STRUCTURIX, різниця в найменуваннях, пов'язана з тим, що спочатку 2004 року, після переходу групи компаній AGFA до складу концерну General Electric, плівка AGFA STRUCTURIX стала продаватися під торговою маркою AGFA NDT. Щодо номенклатури та якості, продукти згаданих торгових марок повністю ідентичні.
Радиографическая плівка Agfa NDT (Agfa Structurix) дозволяє отримувати високоякісні, стабільно відтворювані знімки з дуже низьким розкидом параметрів і практично повною відсутністю шлюбу. Висока якість продукції Agfa досягається завдяки використанню новітніх технологій та постійного удосконалення системи управління якістю. При виробництві плівок AGFA NDT застосовуються новітні емульсії, поліпшують контраст і чутливість, важливі для точного розпізнавання дефектів в будь-якому діапазоні товщин. При виготовленні плівок AGFA застосовується технологія, що дозволяє наносити захисні шари з високим ступенем адгезії до основного фотослою, це забезпечує стійкість до тиску, стирання і подряпин. Використання даної технології запобігає пошкодження фотошару у процесі розпакування, отримання знімка і його обробки, а також сприяє антистатичного захисту і пригнічує світлові відблиски.
Відповідність плівки Аgfa європейським і американським стандартам та її технічні характеристики представлені в наступній таблиці.
| Тип плівки | Чутливість рентген -1 | Середній коеф. контрастності | Фактор гранулярности sD | Відношення сигнал / шум G Ds | Відповідність європейським і американським стандартам | ||
| EN 584-1 | ISO 11699-1 | ASTM E 1815-96 | |||||
| Agfa NDT D2 | 1 - 3 | 6 | 0,014 | 371 | C1 | T1 | спец. |
| Agfa NDT D3 | 2 - 4 | 5,5 | 0,016 | 294 | C2 | T1 | I |
| Agfa NDT D4 | 4 -5 | 5,4 | 0,02 | 232 | C3 | T2 | I |
| Agfa NDT D5 | 6 - 7 | 5,4 | 0,026 | 169 | C4 | T2 | I |
| Agfa NDT D7 | 10 -12 | 5,4 | 0,031 | 142 | C5 | T3 | II |
| Agfa NDT D8 | 16 - 20 | 4,6 | 0,035 | 115 | C6 | T4 | III |
Основні технічні характеристики радіографічної плівки Agfa NDT
| Тип плівки | Характеристика | Область застосування |
| AGFA NDT D2 | Дуже дрібне зерно. Мала чутливість при дуже високому контрасті. | електронні компоненти; контроль композиційних матеріалів; многопленочная техніка; малі радіаційні товщини і дуже висока енергія випромінювання. |
| AGFA NDT D3 | Дрібнозерниста плівка з малою чутливістю і особливо високим контрастом, що забезпечує дуже хорошу передачу деталей. | якість за нормами атомної промисловості; контроль композиційних матеріалів; многопленочная техніка; литі деталі і зварні шви середніх радіаційних товщин при просвічуванні з середньою і високою енергією випромінювання. |
| AGFA NDT D4 | Стандартна плівка для областей з високими вимогами до якості. Особливо високий контраст, особливо дрібне зерно за середньої чутливості. | класичний радіографічний контроль для матеріалів з низькою щільністю; компоненти для авіації і космічних кораблів; литі деталі і зварні шви середніх радіаційних товщин; оборонна промисловість;
многопленочная техніка |
| AGFA NDT D5 | Плівка для областей застосування з невеликим часом експозиції. Середня чутливість, дуже високий контраст і дрібне зерно. | класичний радіографічний контроль; литі деталі і зварні шви при різних радіаційних товщинах при достатньої енергії випромінювання; многопленочная техніка |
| AGFA NDT D7 | Стандартна плівка з акцентом на короткий час експозиції. Дрібнозерниста, контрастна з високою якістю знімка. Висока чутливість до великої енергії випромінювання і однорідність знімка. | класичний радіографічний контроль; литі деталі і зварні шви при різних радіаційних товщинах при низькою, середньою і високою енергією випромінювання; многопленочная техніка. |
| AGFA NDT D8 | Дуже чутлива і контрастна дрібнозерниста плівка, для зйомок зі свинцевими екранами і без. При необхідності підвищеної чутливості, використовується з флуорометаллическими або флуоресціюючими екранами. | бетон і важкі будматеріали; низька енергія випромінювання; збільшувальна техніка (микрофокус); многопленочная техніка. |
Умови зберігання рентгенплівки Аgfa.
Коробки с пленкой Аgfа должны храниться на ребре вдали от химических реактивов, оптимальная температура хранения от 4 до 24С°, при относительной влажности 50-60%. При температуре хранения ниже 40С (в отличие от воздействия повышенной температуры) никаких необратимых изменений сенситометрических параметров не происходит. Однако после содержания фотопленки при пониженных температурах, коробки с пленкой следует вскрывать только после ее отогревания до рабочего диапазона температур (4 - 24С°). В іншому випадку, можлива конденсація вологи на фотослое, що може призвести до зміни його однорідності і склеюванню. За умови правильного зберігання фірма-виготовлювач гарантує збереження продукції не менше 1,5 років. Термін придатності плівки Аgfа NDT вказується на упаковці.
