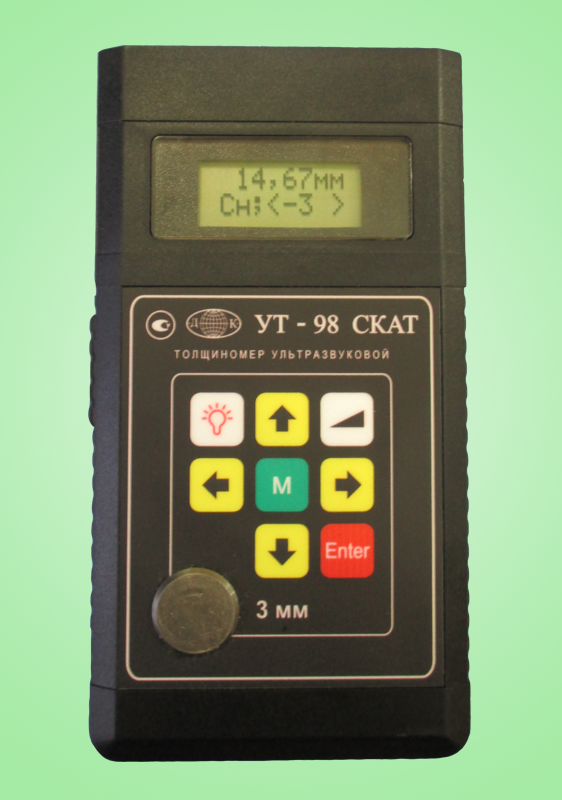

Ультразвуковий товщиномір УТ-98 СКАТ для підводних робіт
Ціну уточнюйте
- В наявності
- +380 (44) 232-13-87
- +380 (56) 736-22-23
Ультразвуковий товщиномір УТ-98 "СКАТ" з перетворювачем для підводних робіт. Довжина кабелю перетворювача до 30 м на вимогу замовника.
Відмітні риси:
- буквено-цифровий рідкокристалічний дисплей із підсвіткою;
- запам'ятовування результатів 4000 вимірювань із файловою організацією пам'яті (до 40 файлів);
- режим "рельєф", що дає змогу безперервно вимірювати товщину на довжині до 8 м, з координатною прив'язкою до контрольованого об'єкта та відтворювати цей рельєф на екрані комп'ютера;
- автоматичне перебування мінімального значення товщини в зоні сканування в режимі "швидкий скан";
- автоматичне встановлення у разі увімкнення товщиною у той режим, файл і точку вимірювання, у яких був у момент вимкнення;
- передавання накопичених даних за послідовним каналом у ПЕВМ для подальшого оброблення результатів.
Режими робіт (функції), реалізовані ультразвуковим товщиноміром:
Режим роботи «Вимірювання». У цьому режимі роботи ультразвукового товщиноміра здійснюється контроль товщини обстежуваного ОК через послідовне притискання робочої поверхні ПЕП і вимірювання товщини (зняття показань товщиноміра) у заздалегідь підготовлених (зачищених) місцях ОК («крапки» вимірювань). Діапазон контрольованих товщин і мінімальна кривина поверхні ОК доступна для контролю товщини залежать від типу застосовуваного ПЕП.
Режим роботи «Рельєф». Цей режим роботи ультразвукового товщиноміра призначений для безперервного контролю товщини ОК під час переміщення вбудованого в малогабаритний сканувальний пристрій (МСУ) ПЕП за заздалегідь наміченою та підготовленою (зачищеної) поверхні ОК (режим роботи «Рельєф за координатою»). Інформація про значення товщини зчитується через кожні 2 мм з автоматичною реєстрацією результату контролю. У режимі «Рельєф» одержувана інформація про розподілу значень товщини ОК уздовж ділянки переміщення МСУ є оцінкової, тобто після роздрукування результатів сканування MCU необхідно зробити перевірковий (додатковий) контроль товщини в режимі роботи ультразвукового товщиною «Вимірювання» в місцях, де на роздрукі є точки відсутності акустичного контакту та в місцях із найбільшим і найменшим значеннями виміряних товщин. У товщиніометра УТ — 98Т «Скат» передбачена можливість зняття рельєфу без МСК під час ручного переміщення ПЕП із наміченої троєкторії (режим роботи «Рельєф за часом»).
Режим роботи «Пошук мінімуму». Цей режим роботи ультразвукового товщиноміра дає змогу визначити мінімальне значення товщини ОК під час контролю товщини за кількома точками, під час плавного переміщення ПЕП за заданою трійекторією та під час сканування ПЕП за певною площею ОК.
Основні технічні характеристики:
| Параметри | Значення |
|---|---|
| Діапазон контрольованих товщин, мм | 0,5-300 |
| Дискретність відліку на цифровому індикаторі, мм | 0,01 |
| Швидкість поширення ультразвуку, м/с | 1000-15000 |
| Основна похибка вимірювання у режимі "Імпульс-ехо" в діапазоні товщини Т | Т=0,5...20,0 мм ±0,05; Т=20,0-300,0 — мм ± (0,002h +0,05) |
| Живлення приладу | акумулятор або батарея типу "Крона" |
| Час безперервної роботи для акумуляторів у режимі "Вимірювання" за ємності батарей 0,350 А/год | 25 год (з підсвіткою) 50 год (без підсвітки) |
| Діапазон робочих температур для приладу | від -20 °C до +50 °C |
| Діапазон робочих температур для перетворювачів | від -40 °C до +60 °C |
| Габарити приладу, мм | 157x85x30 |
| Маса приладу з джерелом живлення, кг | 0,3 |
Великий асортимент вимірювальних перетворювачів забезпечує контроль різних виробів, зокрема з грубо обробленою або корродованою поверхнею:
| Преобразователи | Вимірювана товщина, мм | Робоча поверхня, мм | Габарити перетвори., мм |
|---|---|---|---|
| П112-5-10/2-А-01 (входить до базової комплектації) |
1-300 | Ø12 | Ø18x38 |
| П112-5-6/2-А-01 | 1-50 | Ø9 | Ø18x33 |
| П112-10-6/2-А-01 | 0,6-40 | Ø9 | Ø18x33 |
| П112-10-2х3-М | 0,5-10 | 2x7 | 9x13x30 |
| П112-10-3/2-А-01 | 0,6-10 | Ø5 | Ø15x30 |
| П112-2,5-12/2-А-01 | 2,0-200 | Ø14 | Ø18x38 |
| П112-5-8/2-А-01 (використовується в комплекті зі сканувальним пристроєм) |
1-200 | Ø10 | Ø25x20 |
| П112-5-4x4-БТ-01 (високотемпературний до 200 °C) |
1-200 | Ø12 | Ø18x40 |
Для товщини контролера розроблені спеціалізовані перетворювачі, сканувальні пристрої та пакети програм, що дають змогу автоматизувати процес вимірювання й оброблення результатів контролю для таких об'єктів, як:
- теплообмінні апарати теплових і атомних електростанцій;
- встановлення комплексної підготовки газу газопереробних станцій;
- лопатки газових турбін.
