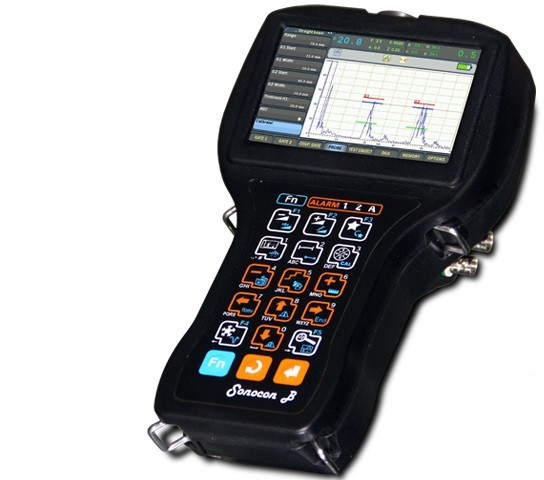

Ультразвуковий дефектоскоп Sonocon B

Ціну уточнюйте

  • В наявності
Ультразвуковий дефектоскоп Sonocon B
Ультразвуковий дефектоскоп Sonocon BВ наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Версія «УЗК Базова»:

  • ручний контроль продукції на наявність дефектів типу порушення суцільності та однорідності матеріалів, готових виробів, напівфабрикатів і зварних сполук;
  • вимірювання координат залягання дефектів;
  • оцінка швидкості поширення ЗАЗ коливань у різних матеріалах;
  • вимірювання еквівалентних розмірів дефектів;
  • вимірювання стосунків амплітуд сигналів, відбитих від дефектів.

Версія «Товщиномір +»:

  • вимірювання товщини виробів за односторонній доступ до них;
  • формування багатовимірних файлів із результатом вимірювання товщини об'єкта контролю.

Основні режими й опції:

  • режим генератора — «ударне збудження»/«прямокутний імпульс»
  • автоматичні алгоритми калібрування різних ПЕП (прямі, похилі, поверхневої хвилі);
  • режим автоматичної побудови кривих АРД одночасно для трьох різних бракувальних діаметрів;
  • режим побудови кривої ВРЧ і DAC. Побудова DAC кривих згідно з EN 1712, EN 1713, EN 1714, ASTM E 164, ASME, ASME III, JIS 23060, GB 11345;
  • динамічний діапазон посилення приймального тракту 110 дБ;
  • режим автоматичного регулювання посилення (АРУ);
  • система контролю якості акустичного контакту;
  • режим вимірювання параметрів луносигналу за «зніманням» сигналу максимальної амплітуди (незамінний під час контролю виробів із поганими умовами введення ЗАЗ коливань);
  • режим високоточного вимірювання товщини виробу із застосуванням вимірювального маркера;
  • режим «розмітка розгортання за відбиттями» (застосовується для контролю зварних з'єднань);
  • режим «ПІК» — накопичення максимальної сигналів, що огинає, режим актуальний під час пошуку дрібних дефектів і роботи в умовах нестабільного акустичного контакту;
  • наявність двох незалежних вимірювальних стробів із трьома рівнями фіксації, а також системи автоматичної сигналізації дефектів (звукова та світлова) за кожним вимірювальним ладом;
  • різні режими детектування сигналу — радіосигнал, позитивна або негативна півхвиля, двонапівперидний;
  • швидке передавання даних на ПК за допомогою USB стандартними засобами операційної системи;
  • Режими відтворення інформації: А-скан, Б-скан. С-скан (для версії «Товщиномір +»);
  • формування протоколу контролю як стандартний графічний файл у форматі *.jpg для можливості перегляду на будь-якому ПК;

Переваги Sonocon B:

  1. ЕРГОНОМІЧНІСТЬ
    • Оптимальний розмір і формат дисплея з роздільною здатністю 800х480 пікселів забезпечує якісне розділення та сприйняття інформації, а також не викликає зайвої зорової напруги в дефектоскопіста;
    • зручний корпус і мала вага приладу дають змогу легко керувати дефектоскопом у замкнутих просторах і важкодоступних місцях;
    • виклик найчастіше використовуваних режимів за допомогою клавіатури або «мультименю».
  2. БАГАТОФУНКЦІОНАЛЬНІСТЬ
    • проведення дефектоскопії, товщинометрії, оцінки швидкості поширення ВЗ коливань у різних матеріалах;
    • наявність різних версій програмного забезпечення («прошивки») дефектоскопа для вирішення спеціалізованих завдань контролю;
    • робота з усіма типами ПЕП.
  3. КОМПЛЕКТ ПОСТАВКИ
    • дефектоскоп зі узгодження з Заказчиком може комплектуватися різними ПЕП, стандартними зразками та програмним забезпеченням для роботи в різних галузях промисловості.
  4. СТЕПЕНЬ ЗАХИСТІВ І УСЛОВІЯ ЕКСПЛУАТАЦІЇ
    • ступінь захисту корпусу дефектоскопа — IP65;
    • дефектоскоп стійкий до впливу іонізувального випромінювання й розрахований на роботу в умовах підвищеної вологості;
    • температурний діапазон: від -25 до +50oС.

ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Sonocon ÷ (базова версія)

Екран Кольоровий TFT (800 х 480) дисплей, розмір екрана 97 мм х 60 мм
Відтворення результатів А-Скан, одночасне виведення до 5 виміряних параметрів щодо вибору користувача. Додатково, для версії «Товщиномір +» побудова зрізу та/або карти товщини з прив'язкою до реальної координати ПЕП.
Частотний діапазон приймального тракту від 0,4 до 20 МГц. Можливі встановлювані значення частот: 0,4; 1,0; 1,25; 1,8; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 7,0; 8,0; 10; 15 МГц і широкосмуговий режим (0-20) МГц
Зондувальний імпульс Імпульс ударного збудження амплітудою 200 В/20 В. Тривалість ЗІ задається автоматично залежно від встановленої робочої частоти приймального тракту.
Частота повторення зондувальних імпульсів від 30 до 1000 Гц із дискретністю встановлення 1 Гц
Діапазон зміни коефіцієнта посилення приймального тракту от 0 до 110 дБ із дискретністю встановлення 1 дБ
Діапазон вимірювань глибини та координат залягання дефектів (по сталі) от 1 до 8000 мм
Діапазон вимірювань товщини виробів від 0,6 до 6000,0 мм
Діапазон вимірювань еквівалентного діаметра/площа відбивача от 1 до 20 мм/від 0,8 до 314,0 мм2
Діапазон встановлення швидкості поширення ПЗК від 1000 до 10000 м/с із дискретністю встановлення 1; 10; 100; 1000 м/с
Діапазон встановлення кута введення П'єзоелектричного перетворювача (ПЕП) від 0 до 90 o з дискретністю встановлення 0,1; 1,0; 10,0 º
Діапазон встановлення лінійного компенсованого відсічення от 0 до 80 % висоти екрана з дискретністю встановлення 1; 10 %
Тимчасове регулювання чутливість (ВРЧ) і Distance Amplitude Correction (DAC)  - діапазон до 110 дБ;
- кількість точок кривої — 32;
- побудови кривої ВРЧ  по DAC.
Крива Амплітуда Відстань  Діаметр (АРД)  - автоматичне побудова до 3 кривих для різних еквівалентних діаметрів;
- калібрування за відбивачами в калібрувальних зразках і на об'єкті контролю;
— можливість побудови кривої ВРЧ за АРД.
Детектування сигналу радіосигнал, двонапівперидний, позитивна та негативна хвиля
Вимірювальні витрати  - два незалежні трирівневі будки;
- додатковий строб контролю якості акустичного контакту;
- спеціальний строб системи Автоматичної Регулювання посилення (АРУ)
Автоматична сигналізація дефектів звукова, світлова, візуальна
Оцінка параметрів відлуння-сигналів Вимірювання абсолютної відстані від ЗІ до сигналу у вибраному вимірювальному стробі або відносній відстані між сигналами у двох стробах;
Вимірювання абсолютної та відносної амплітуди сигналів щодо середини екрана або 80% або рівня активного страбу з урахуванням ВРЧ;
Вимірювання координат дефектів;
Вимірювання товщини виробу за односторонній доступ з дискретністю 0,01 мм;
Вимірювання еквівалентної площі або еквівалентного діаметра дефектів.
Вбудована пам'ять карта microSD 8 Gb, використовується для збереження параметрів і результатів контролю
Роз'єми ПЕП (2xBNC); USB-2.0: USB тип А, mini USB тип B; ДП (Lemo); головні телефони (Lemo)
Живлення акумуляторна батарея 12 В/4500 mA·h (легкоснімна); Зарядний пристрій Mascot 2542 12, 6 В, 2,3 А
Автономний час роботи не менш ніж 8 годин
Умови експлуатації від -30 °C до +45 °C
Розмір (В×Ш×Д) 241 мм × 112 мм × 134 мм
Вага не більш ніж 0,95 кг з акумуляторною батареєю
