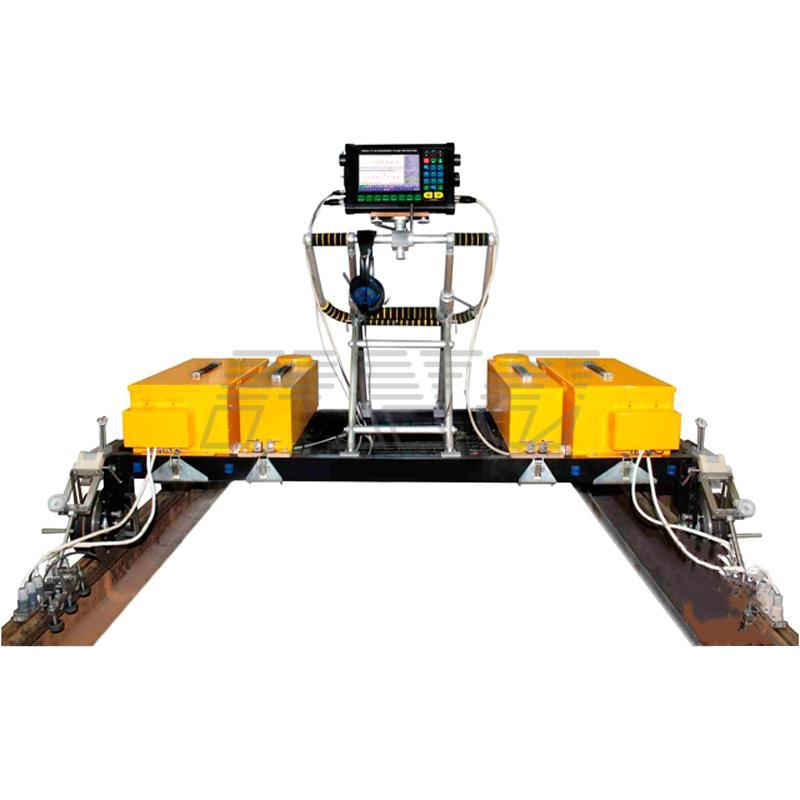

Ультразвуковий рейковий дефектоскоп УДС2-73

Ціну уточнюйте

  • В наявності
Ультразвуковий рейковий дефектоскоп УДС2-73
Ультразвуковий рейковий дефектоскоп УДС2-73В наявності
Ціну уточнюйте
+380 (67) 672-57-83
+380 (67) 672-57-83

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Переваги дефектоскопа

  • Повне озвучування рейки (крім пір'я підошви), завдяки багатоканальності дефектоскопа;
  • вбудовані типові параметри роботи каналів;
  • визначення пройденого шляху та швидкості руху за суцільного контролю;
  • показ результатів контролю в режимі Б-скан (по 4 каналами) у реальному масштабі часу;
  • У дефектоскопі передбачене озвучування та збереження інформації через кожен міліметр пройденого шляху всіма каналами;
  • реєстрація результатів контролю в режимі запису на різних рівнях чутливості;
  • документування всіх результатів контролю та розширені можливості аналізу даних;
  • Дефектоскоп із застосуванням базової схеми озвучування дає змогу виявляти всі типи небезпечних дефектів, що виникають під час експлуатації залізничного колії.

Відмітні риси дефектоскопа

  • великий кольоровий висококонтрастний TFT дисплей;
  • синхронізація за датчиком шляху;
  • форми зображення інформації: А-скан, Б-скан.
  • Кількість каналів для суцільного контролю: 26;
  • Кількість каналів для ручного контролю: 2;
  • Методи та зони  контролю головки рейки:
    • луни метод похилим ПЕП для контролю робочої й неробочої грані головки рейки  за та проти руху;
    • відлуння метод похилим ПЕП для контролю центральної частини головки за та проти руху;
    • дзеркальний метод похилим ПЕП для контролю центральної частини за та проти руху;
    • дзеркальний метод для контролю робочої або неробочої частини за та проти руху;


Рис. Ехо методи контролю головки рейки


Рис. Дзеркальні методи контролю головки рейки

  • методи та зони контролю шийки та її проєкції в підошву:
    • луни та дзеркально-теневий методи прямим роздільно-скарбеним ПЕП для виявлення поздовжніх горизонтальних тріщин;
    • відлуння метод похилим ПЕП через і проти руху для виявлення поперечних тріщин і контролю болтових отворів;


Рис. Ехо-методи контролю шийки та підошви рейки

Дефектоскоп із застосуванням базової схеми озвучування дає змогу виявляти  всі типи небезпечних дефектів згідно з класифікацією ЦП 00-61 з такими особливостями:


Рис. – Типи гостро-дефектних рейок

  • поперечні тріщини в головці рейки другої групи, зокрема сильно розвинені поперечні тріщини з дзеркальною поверхнею, а також розвиваються під горизонтальними розшаруваннями поверхні катання, що не виявляються звичайним луною-методом;
  • поздовжні горизонтальні тріщини в шейку, навіть якщо у своєму розвитку вони не досягли осі рейки, а також у головці, зокрема не виходять у проєкцію шейки;
  • поздовжні горизонтальні тріщини, розташовані посередині висоти рейки;
  • тріщини від болтових отворів, зокрема на ранній стадії розвитку, коли вони не виходять за проєкцію болтового отвору на поверхню катання;
  • вертикальні тріщини в підошві та в шейку, розташовані переважно вздовж осі рейок;
  • поперечні корозійні тріщини в підошві, розташовані в зоні проєкції шийки;

Сервісні функції приладу

  • Звукова та візуальна сигналізація, перемикання режимів за допомогою «гарячих клавіш»;
  • Можливість електронного документування результатів контролю за всіма каналами — дає змогу проводити її повторне розшифрування й формувати повноцінні звіти;
  • Режим визначення типу рейка й автоматичного коригування параметрів;
  • режим контролю болтових отворів за спеціальним настроюванням;
  • Для детального аналізу виявлених сигналів, крім звичного зображення інформації у формі А-скана, використовується розвертка типу Б у реальному масштабі часу по одному, по двом, по чотирьом каналам (лівій і правій нитці, що їде та від'їжджає каналів);
  • Можливість побудови  крива ВРЧ будь-якої форми;


Рис. Режими відбиття результатів контролю А-скан, Б-скан на екрані дефектоскопа

Додаткове програмне забезпечення

Програма «ЛуЧ-Контролер 1.6» призначена для перегляду та аналізу результатів контролю рейкового ультразвукового дефектоскопа УДС2-73 і слугує для проведення розшифрування та надання інформації через підозрілі ділянки шляху. Ця програма передбачає роботу зі збереженими даними на персональному комп'ютері.

Основними перевагами використання програми є:

1

  • Зручна робота з базою даних проконтрольованих ділянок (перегінів);
  • Можливість вибору різної розкладки каналів контролю, контрольованої нитки, зони контролю рейки, методу контролю;
  • Можливість вимірювання умовних розмірів дефектів у режимі Б-скан;
  • Можливість перегляду А-скана збереженими даними в режимі Б-скан;
  • Можливість переміщення дефектосграмою (Б-скан) за допомогою режиму  прокручування або режиму швидкого переходу до заданої координати;
  • Режим «путові позначки» для позначки підозрілих ділянок рейкового шляху під час перегляду результатів контролю.
  • Режим фільтрації результатів контролю за рівнем чутливості від -6 до +6 дБ щодо рівня АСД;
  • Режим перегляду та формування звітів за обраною контрольованою ділянкою;
  • Режим перегляду звітів із підтвердження контролю.

Основні технічні характеристики:

Габаритні розміри дефектоскопа без ручки з одним ПЗ блоком і блоком живлення не більш ніж (1040×1640×1130) мм; у транспортному положенні — не більш ніж (900×2060×600) мм
Споряджена маса дефектоскопа не більш ніж 75 кг.
Клавіатура англійська, російська
Мови англійська, російська
Кількість ВЗ блоків    4
Кількість ультразвукових каналів 28 каналів
Типи роз'ємів BNC, RS-19
Збереження даних Flash-пам'ять
Автономне джерело живлення нікель-металгідридна акумуляторна батарея номінальною напругою 12 В і номінальною ємністю 17 А ⁇ год
Час роботи 8 годин
споживана електрична потужність дефектоскопа не більш ніж 30 В А
Час встановлення робочого режиму дефектоскопа не більш ніж 15  сек.
Роздільна здатність  дисплея 800×480 пікселів
Розмір екрана (ширина, висота, діагональ) 155 мм, 95 мм, 180 мм (7,5 дюйма)
Гарантія 1 рік
Інтерфейси
USB USB-A (host), USB-B (slave)
синхровихід є
Головні телефони є
Вихід датчика шляху однокоординатний датчик шляху
Основні метриологічні характеристики
Межі допущеної основної абсолютної похибки дефектоскопа під час вимірювання глибини   і координат  заливань дефектів
  •     =  ± (0,5 + 0,02НY) мм
  •  =  ±(0,5+0,02Х) мм
  •  =  ± (0,5 + 0,02Y) мм
Межі сигналів, що допускаються основною абсолютною похибкою під час вимірювання співвідношення, на вході приймального тракту в діапазоні посилення від 20 дБ до 80 дБ ∆N = ±(0,2+0,03N) ∆N ─ основна абсолютна похибка під час вимірювання співвідношення амплітуд сигналів, дБ;
N ─ середнє значення відношення амплітуди      сигналів, дБ.
Тимчасова нестабільність чутливості приймального тракту дефектоскопа   ± 0,5 дБ за 8 годин безперервної роботи
Ступінь захисту в експлуатації IP 64
Температура навколишнього повітря от – 40 до +50 ºС
Атмосферний тиск від 84 до 106,7 кПа
Відносна вологість (93 ± 3) % при 25 ºС
Дефектоскоп у пакованні для транспортування стійкий до впливу
  • вібрацій
  • ударам зі значенням пікового ударного прискорення 98 м/с2, тривалість ударного імпульсу 16 мс, кількість ударів 1 000±10 для кожного напрямку
Дефектоскоп зберігає свої параметри у разі впливу електромагнітних перешкод, що не перевищують таких норм
  • гармонійної перешкоди магнітного поля в смузі частот від 30 Гц до 50 кГц з ефективним значенням напруженості поля від 130 до 70 дБ;
  • гармонійної перешкоди електричного поля в смузі частот від 10 кГц до 30 МГц з ефективним значенням напруженості поля 120 дБ
Повний середній термін експлуатації дефектоскопа не менш ніж 10 років
Можливість безвідмовної роботи не менш ніж  0,9 за 2 000 ч
Генератор
Тип ЗІ короткий імпульс негативної полярності
Частота ЗІ Одноканальний режим — 250 Гц; суцільний режим — не більш ніж 1000 Гц
Амплітуда 180 В
Тривалість 60 ± 10 нс
Тривалість переднього фронту не більш ніж 20 нс
Тип синхронізації від ЗІ, від датчика шляху
Приймач
Посилення від 0 до 100 дБ із кроком 0.1, 1, 10 дБ
Вхідний сигнал не більш ніж 2 В від піку до піку
Вхідний опір приймального тракту не більш ніж 300 Ом
Цифрові фільтри 1 стандартний цифровий фільтр із центральною частотою 2.5 МГц
Детектор огинальний
Режими параметрів
Вимірювання мм
Діапазон контролю від 0 до 1000 мм, з кроком 1, 10, 100 мм
Швидкість від 2000 м/с до 8000 м/с, з кроком 1, 10, 100, 1000 м/с
Затримка у призмі від 0 до 60 мкс, з кроком 0.1, 1 мкс.
Затримка діапазону от 0 до 1000 мкс,  з кроком 1, 10, 100 мкс
Кут введення від 0 до 900, з кроком 10, 100
Такти/строби
Кількість тактів максимальна кількість тактів 16
Тривалість такту 0.01 - 0.4 мс
Кількість стробів у такті максимальна кількість стробів 2 за кожним каналом
Рівень фіксації строба від 0% до 100% вертикальної шкали екрана
АСД за перевищенням сигналу рівня АСД, за неперевищенням рівня АСД
Система АСД
Звукова система АСД звукова — роздільна для кожної рейкової нитки та поєднана (для групи каналів);
Діапазон встановлення частоти імпульсів звукового індикатора сигналізації становить від 0,5 до 5 кГц, з дискретністю встановлення             100 Гц
Світлова АСД світлова — роздільна для кожної рейкової нитки та поєднана (за всіма каналами озвучування); візуальна по екрану — роздільна для кожної рейкової нитки та кожного каналу.
Вимірювання в режимі А-Скан
Параметри, що відтворюються В інформаційному рядку виводяться 4 вимірювані параметри
  • А — амплітуда луносигналу від дефекту від порівняно рівня АСД, дБ
  • S — відстань «за променем» до дефекту
  • X — координата залягання дефекту, мм
  • Y — координата залягання дефекту, мм
ВРЧ крива максимальна кількість точок 14 в одному стробі, динамічний діапазон 100 дБ, крок встановлення по вертикалі 1 дБ, по горизонталі 2 мм
Вимірювання в режимі Б-Скан
Сирий Б-Скан
  • А — максимальна амплітуда луносигналу від дефекту щодо середини екрана, дБ
  • H — відстань «за променем» до дефекту, відлуння-сигнал від якого має максимальну амплітуду, мм
  • dH — умовна довжина «за променем», мм
  • L  — координата вздовж шляху сканування до дефекту, луносигналу  від якого має максимальну амплітуду,  мм;
  • dL  — умовна довжина дефекту, мм.
Інформація для замовлення
  • Ціна: Ціну уточнюйте
