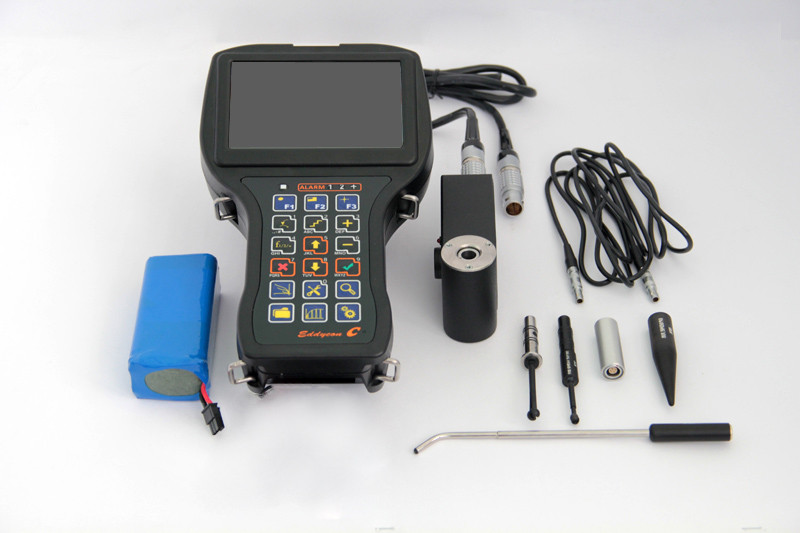

Вихоровий дефектоскоп Eddycon C

Ціну уточнюйте

  • В наявності
Вихоровий дефектоскоп Eddycon C
Вихоровий дефектоскоп Eddycon CВ наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Застосовується в таких галузях промисловості:

  • АВІАЦІОННА
    контроль деталей авіаційної техніки (диски коліс, обшивка, лопатки турбін, багатошарові конструкції, різного роду отвори тощо);
  • НЕФТЕГАЗОВАНО
    контроль трубопроводів, лопаток турбін ГРС, судин під тиском тощо;
  • ХИМІЧНА
    контроль трубопроводів, промислових резервуарів тощо;
  • ЕНЕРГЕТИЧНА
    контроль труб парогенераторів внутрішніми прохідними ВТП, контроль колекторів тощо;
  • МАШИНОСТРОТОВА
    контроль стрижнів, дроту, металоконструкцій, прокатних валків, листового металу тощо;

Переваги дефектоскопа

  • Можливість відстроювання від впливу робочого проміжку та неоднорідності електромагнітних властивостей об'єкта контролю;
  • збереження в пам'яті дефектоскопа великої кількості налаштувань і результатів контролю;
  • режим двостороннього зв'язку з ПК через USB-порт (для введення в ПК інформації з пам'яті дефектоскопа та можливості роздруку цієї інформації на принтері, а також для завантаження програм налаштувань із ПК у пам'ять дефектоскопа);
  • наявність датчика температури та виносної кнопки баланс;
  • можливість умовної оцінки глибини та протяжності дефекту;
  • легкознімна акумуляторна батарея;
  • час безперервної роботи від акумуляторної батареї — 8 годин;
  • світлова та звукова сигналізація дефекту;
  • простота в роботі завдяки інтуїтивно-зрозумільному інтерфейсу;
  • малі масогабаритні показники.

Відмітні риси дефектоскопа

  • кольоровий висококонтрастний TFT дисплей;
  • система АСД: 4 триколірних світлодіоди, звукова сигналізація;
  • можливість роботи у двочастотному режимі;
  • спрощена процедура калібрування приладу на стандартних зразках;
  • можливість під'єднання датчика шляху та сканера вихорового ротаційного;
  • можливість швидкого вимірювання співвідношення сигнал/шум;
  • можливість роботи з ВТП і ротаційними сканерами різних виробників;
  • підтримка USB.

Можливості та сервісні функції приладу

  • Можливість виявлення дефектів завглибшки — від 0,1 мм і розкриттям — від 0,002 мм;
  • цифрова фільтрація сигналу (5 різновидів фільтрів: низьких частот, високих частот, смугової, диференціальний, усереднювальний);
  • показування вихорового сигналу: а) комплексна площина — дає змогу виділяти дефекти на тлі перешкод способом аналізу форми сигналу; б) створення сумішей двох каналів, може застосовуватися для придушення чинників, що заважають, і зменшення їх впливу на результати контролю (для змішування оператор може вибрати один із 4 алгоритмів: підсумовування, віднімання, підсумовування з інверсією по горизонталі та підсумовування з інверсією по вертикалі).

а)

б)

    • два режими роботи приладу: день застосовується під час роботи в слабоосвітлених місцях із недостатньою видимістю; ніч — застосовується під час роботи в місцях із яскравим освітленням, для збільшення контрастності дисплея;
    • час встановлення робочого режиму дефектоскопа — не більш ніж одну хвилину;
    • функція автоочищення екрана (регульований час очищення екрана через 0,1 с; 0,5 с; 1 с; 2 с; 3 с; 4 с);
    • вбудований годинник і календар;
    • підсвічування екрана та регулювання яскравості екрана;
    • контроль перевантаження вхідного тракту;
    • контроль ступеня розряду акумулятора;
    • можливість під'єднання та роботи з ВТП наступного типу:
      • диференціальний ВТП;
      • диференціальний ВТП, доданий за схемою моста;
      • диференціальний ВТП, трансформаторного типу, із заземленою середньою точкою;
      • диференціальний ВТП, трансформаторного типу;
      • абсолютний (параметричний) ВТП;
      • абсолютний ВТП трансформаторного типу.

  • можливість під'єднання сканера вихорового ротаційного, для контролю отворів і спеціалізованих сканерів;
  • дружній мультимовний інтерфейс;
  • час безперервної роботи дефектоскопа з повністю зарядженою акумуляторною батареєю —  не менш ніж 8 годин;
  • повний середній термін експлуатації не менш ніж 10 років;
  • електричне живлення дефектоскопа здійснюється від вбудованої Li-Ion акумуляторної батареї номінальною напругою 12 В і номінальною ємністю 4500 мА-год;
  • робочий діапазон температур — від -20 °C до +45 °C;
  • маса дефектоскопа з акумуляторною батареєю — не більш ніж 0,9 кг;
  • габаритні розміри дефектоскопа не більш ніж 230 x 135 x 98 мм.
Основні технічні характеристики
Диапазон частот кГц від 0,01 до 16000
Посилення дБ 70
Напруга живлення перетворювача В 0,5, 1, 2, 4, 6
Частота вибірок Гц 8000
Фільтр Гц НЧ от 1 до 4000;
ВЧ от 1 до 4000;
Смуговий фільтр;
Диференціювальний;
Усереднювальний
Під'єднувані ВТП   диференціальні та абсолютні ВТП;
Цифровий масштаб   Загальний: від 1/16 до 16, з кроком 6 дБ
По горизонталі: від 1/8 до 8, з кроком 6 дБ
По вертикалі: від 1/8 до 8, з кроком 6 дБ
Обертання фази °, гр от 0 до 360
Роз'єм для під'єднання ВТП   2 - pin LEMO, 4 - pin LEMO
Час сліду сигналу Сік 0,1; 0,5; 1; 2; 3; 4
Дисплей   Кольоровий TFT
Роздільна здатність екрана точек 800х480
Розмір екрана дюйм Диагональ 4,3“
мм не менш ніж 97 ́ 58
Режими відтворення сигналу   Комплексна площина — X (y);
Тимчасова розгортка — X(t), Y(t).
Типи порогових рівнів   Круг, Поріг, Сектор, Відсічка
Пам'ять для зберігання налаштувань і
результатів контролю
  Від 8 до 32 Гб пам'яті.
1 дефектограма займає — 6 Мб;
1 настроювання займає — 0,00355 Мб
Багаточастотна робота   2-часте мультиплексування;
Незалежне регулювання обох частот;
Змішування сигналів для заглушення чинників, що заважають.
Акумуляторна батарея   Li-Ion 12В/4,5 А×год
Час роботи від батареї година. не менш ніж 8
Температурне застосування приладу °С від -20 до +45
Захист від впливу довкілля   IP 64 за ГОСТ 14254
Габаритні розміри мм 230х135х98
Маса з акумуляторною батареєю кг не більш ніж 0,9
Інформація для замовлення
  • Ціна: Ціну уточнюйте
