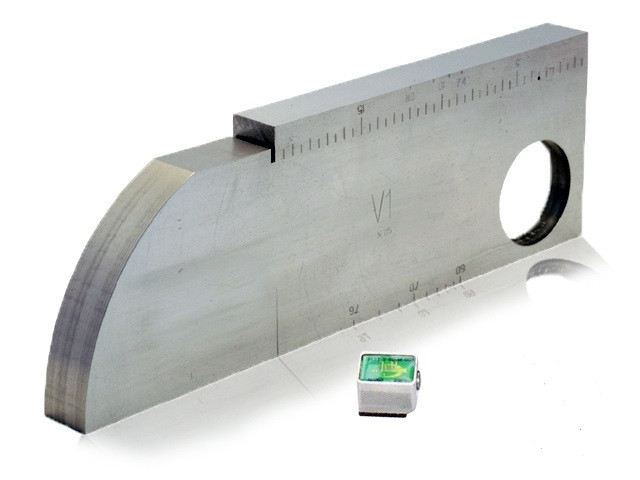

Ультразвуковий калібрувальний стандартний зразок V1

Стандартний зразок V1 призначений для калібрування ультразвукових дефектоскопів у разі ультразвукового контролю якості зварних з'єднань і відповідає ДСТУ 4002-2000 (ISO 2400, DIN 54120, B. S. 2704).

Стандартний зразок V1 дає змогу:

• визначити точку введення ультразвукових коливань і стрілу ультразвукових перетворювачів із похибкою ± 0,5 мм;
• визначити кут введення ультразвукових коливань із похибкою ±1 кут. град.;
• визначити неконтрольовану (мертву) зону (по сталі) прямих ультразвукових п'єзоелектричних перетворювачів;
• визначити роздільну здатність (по сталі) прямих ультразвукових п'єзоелектричних перетворювачів;
• визначити лінійність розгортання ультразвукових дефектоскопів по горизонталі;
• зробити налаштування швидкості розгортання та чутливості прямих, здвоєних і похилих п'єзоелектричних перетворювачів.

 Технічні характеристики

• Зразок виготовлений із низьковуглецевої дрібнозернистої сталі з малим коефіцієнтом загасання.
• Швидкість поздовжніх ультразвукових коливань (УЗК) у матеріалі зразка на частоті 5,0 МГц за температури (20±5) 0 C дорівнює (5920 ±30) м/с.
• Швидкість поздовжніх ПЗК у матеріалі вставки зразка (поліметилакрилате) на частоті 5,0 МГц за температури (20±5) 0 С дорівнює (2670±100) м/с.
• Геометричні розміри зразка відповідають ДСТУ 4002-2000 (ISO 2400, DIN 54120, B. S. 2704).
• Маса зразка — не більш ніж 4,8 кг.

Технічні характеристики
