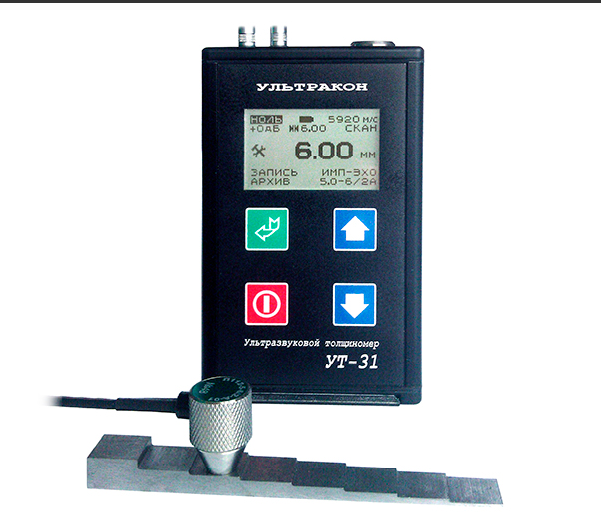

Ультразвуковий товщиномір УТ-31
Призначений для вимірювання товщини виробів із металевих і неметалевих матеріалів (листів, ємностей, труб, трубопроводів, мостів, корпусних, транспортних та інших конструкцій) за доступу до них з одного боку, у процесі виготовлення, експлуатації або ремонту в різних галузях промисловості.
Широкий діапазон вимірюваних товщин від 0,5 до 300 мм (для сталі). Спеціальний режим вимірювання товщини стінки пофарбованих виробів без урахування товщини фарби.
Легка зміна та великий вибір перетворювачів дає змогу вимірювати на виробах різної форми, з різноманітними фізико-механічними властивостями, а також на виробах із високою шорсткістю.
Вбудована енергонезалежна пам'ять дає змогу зберігати в приладі цифрові результати вимірювань і графічні (В-scan) зображення профілю виробу з подальшим передаванням на ПК через канал USB.
Прилад виготовлений у малогабаритному та міцному металевому корпусі з довговічною клавіатурою та призначений для тривалої експлуатації.
Відмітні риси:
- великий інформативний графічний індикатор із яскравим підсвічуванням;
- можливість регулювання посилення в діапазоні ± 20 дБ;
- зручна структура меню;
- визначення швидкості ультразвуку в матеріалі;
- методи вимірювання:
- імпульс-ехо;
- луно-ехо (для вимірювання товщини металу під лакофарбовим покриттям із застосуванням спеціального датчика); - одночасна індикація: поточного та мінімального значення вимірюваної товщини; типу перетворювача; відносного рівня посилення в дБ; швидкості ультразвуку;
- режими відбиття:
- цифровий (тікальне та мінімальне значення вимірюваної товщини);
- великі цифри;
- В-scan (зображення профілю протилежної поверхні); - передавання даних на ПК через інтерфейс USB;
- міцний малогабаритний металевий корпус.
Технічні характеристики ультразвукових товщиноміра УТ-31:
Діапазон контрольованих товщин (для сталі), мм |
0,5-300 |
Діапазон контрольованих товщин під покриттям з ПЕП П112-5,0-10/2-А-05, мм |
2,0-25 |
Максимальна товщина, що відбивається в режимі В-scan, мм |
100 |
Діапазон швидкості ультразвуку, м/с |
500-9999 |
Абсолютна похибка вимірювання, t, мм |
± (0,05 + 0,005Т) |
Кількість комірок пам'яті результатів |
2000 |
Кількість сторінок пам'яті |
до 200 |
Число, що зберігаються, результатів B-scan |
до 50 |
Живлення |
2 елементи АА |
Діапазон робочих температур для приладу, °С |
-5¼ +40 |
Габарити приладу, мм |
132х82х22 |
Маса приладу з батареями, не більш ніж кг |
0,3 |
Основні технічні характеристики перетворювачів:
Маркування ПЕП |
Позначення ПЕП у приладі |
Діапазон вимірювання, мм |
Примітка |
П112-2,5-12/2-Б-01 |
2,5-12/2Б |
2 – 300 |
Загального призначення |
П112-2,5-10/2-А |
2,5-10/2А |
2 – 75 |
Загального призначення |
П112-5,0-6/2-А-01 |
5,0-6/2А |
0,8 – 30 |
Загального призначення |
П112-5,0-10/2-А-01 |
5,0-10/2А |
1,0 – 75 |
Загального призначення |
П112-5,0-12/2-Б-01 |
5,0-12/2Б |
2 – 300 |
Загального призначення |
П112-10-6/2-А-01 |
10-6/2А |
0,6 – 25 |
Загального призначення |
П112-5,0-4×4-Б-03 |
5,0-4×4Б |
1,0 – 30 |
Загального призначення |
П112-10-4×4-Б-03 |
10-4×4Б |
0,8 – 30 |
Загального призначення |
П112-5,0-12/2-Т |
5,0-12/2Т |
1,5 – 100 |
Високотемпературний (-10 - + 250 ºС) |
П112-2,5-12/2-Т |
2,5-12/2Т |
2 – 100 |
Високотемпературний (-10 - + 250 ºС) |
П112-5,0-10/2-А-05 |
5,0-10/2A5 |
2 – 75 |
Високодемомпфований ПЕП для вимірювань через покриття |
П112-10-4/2-А-04 |
10-4/2-А |
0,5 – 10 |
Загального призначення |
- Ціна: 19 002 ₴
