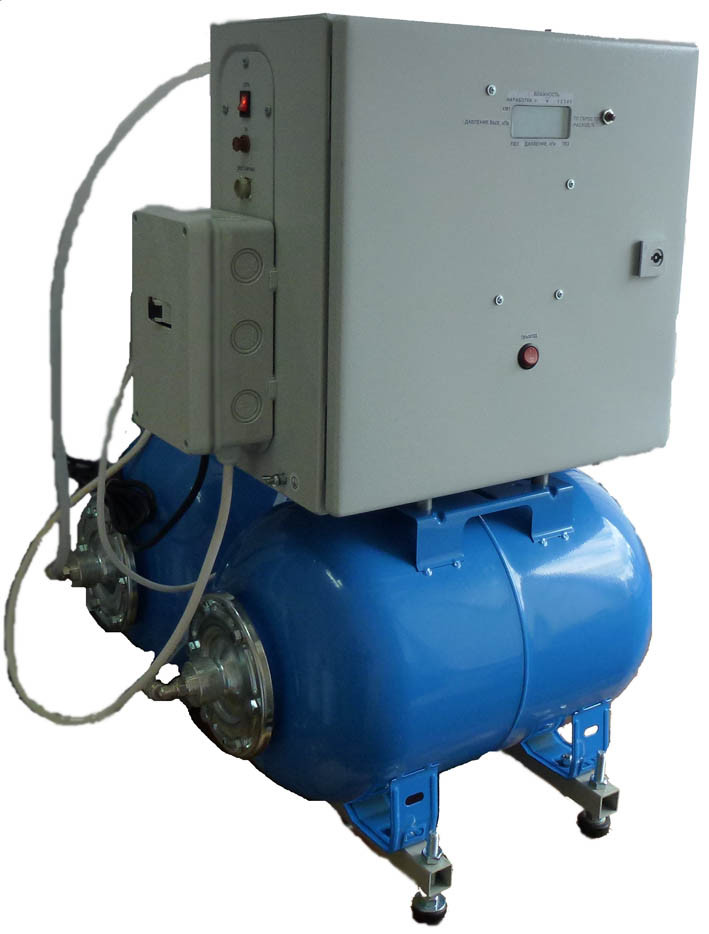

Дегідратори кабельні серії ДК6А
Ціну уточнюйте
- В наявності
дегідратори кабельні серії ДК6А
призначені для утримання кабелів зв'язку під надлишковим тиском сухого повітря в автоматичному режимі. Виріб може застосовуватися на міжміських і міських кабельних лініях зв'язку там, де є електроживлення 220 В змінного струму частотою 50 Гц.
ФУНКЦІОНАЛЬНІ МОЖЛИВОСТІ
- візуальний контроль величини тиску, витрати та вологості повітря, що подається в кабелі,;
- контроль тиску в ресивері;
- наявність лічильника сумарного напрацювання компресора;
- наявність системи самодіагностики;
- автоматичне вимкнення компресора за таймером за витраті повітря, що перевищує максимальний на 20%;
- захист компресорів від перевантаження;
- захист кабелів від потрапляння вологи (з приладом ІВВ-2);
- наявність додаткового виходу для під'єднання аварійних кабелів;
- компактність і простота під'єднання;
- не вимагають спеціального фундаменту;
- не вимагають щоденного обслуговування.
Забезпечена можливість отримання з високою точністю в цифровому вигляді потрібної інформації на РК-дисплеї на передній панелі:
- про тиск на виході з дегідратора;
- про тиск у ресивері;
- про вологість повітря, що подається до кабелів;
- про сумарну витрату повітря споживаному кабелями (у %);
- про потребу технічного обслуговування (ТО);
- про час напрацювання компресора (у годиннику);
Дистанційні сигнали:
- наявність/немає напруги живлення;
- зниження тиску на виході нижче номінального значення;
- перевантаження/відведення компресора;
- підвищення вологості повітря, що подається в кабелі з можливістю припинення його подавання (з ІВ-2).
Усі нові моделі ДК6А обладнуються новим цифровим табло, на якому відновлюється: час напрацювання компресорів, споживана витрата, тиск у ресиверах, тиск на виході дегідратора, вологість повітря (вбудований ІВВ), потреба чергового ТО (тех обслуговування).
Час напрацювання вказується в годиннику, залежно від кількості напрацьованих компресором годинника висвічується (Х) потреба чергового технічного обслуговування (описане в посібнику з експлуатації). Споживана витрата вказується на %, тобто це величина загальної витрати споживаної всіма під'єднаними кабелями від максимальної витрати дегідратора. Величина вологості повітря на індикаторі виводиться у формі прямокутників під написом "Завладження". Один або два прямокутники допустима вологість (нормальна робота), три прямокутника — автоматично активізується режим "досяйка", чотири прямокутники — подавання повітря припиняється, дегідратор переходить у режим "підготування" (режим інтенсивного осушування) після чого автоматично відновить подавання повітря у разі досягнення достатньої вологості.
Осушка повітря в дегідраторах серії ДК6А здійснюється методом короткоциклової адсорбції з автоматичною безнагрівною регенерацією адсорбенту.
Сраховують непримислим застосування олійних компресорів у системах, де застосовується адсорбент, оскільки олійні пари обволікають плівкою пори адсорбенту і тоді припиняється вбирання вологи порами адсорбенту і як наслідок знижується якість осушення повітря. Починається часті заміни адсорбенту (наприклад, силікагелю) в осушливих камерах, змінюють навіть індикаторний силікагель, оскільки він втрачає свої властивості змінювати колір. Тому "ТЕЛЕКОМ-ПНІВМАТИК" спочатку постачав своє обладнання тільки з безоливними компресорами. Використовуємо моделі тільки найкращих світових брендів, як-от THOMAS (USA, Germany), Power System (Italy), Atlas Copco, це промислові компресори, що розраховуються на тривалу безперервну роботу. Для продовження ресурсу компресорів рекомендуємо своєчасно проводити регламент (чищення повітряних фільтрів, заміна поршневих кілець тощо), а також знижувати споживання повітря через усунення пошкоджень, за можливості.
|
Модель |
ДК6А-300 |
ДК6А-500 |
ДК6А-900 |
ДК6А-1800 |
ДК6А-3600 |
|
Фото |
|
|
|
|
|
|
Максимальна продуктивність Qmax |
360 л/год |
540 л/год |
900 л/год |
1800 л/год |
3600 л/год |
|
*КОЛІЧНІСТЬ КОБІЛІВ |
4 ... 12 |
10 ... 15 |
15 ... 30 |
30 ... 60 |
60 ... 120 |
|
Тиск на виході за витрати 50% Qmax |
0,9 ± 0,05 кгс/см2 |
||||
|
Вологість повітря на виході (температура точки роси) |
0,3 г/м3 мінус 30 оЗ |
||||
|
Електричне живлення |
220 В, 50 Гц |
||||
|
Витрата електроенергії: - у разі Qmax, кВтч/добу - за 0,5Qmax, кВтч/добу |
2,72 1,51 |
3,45 2,11 |
4,55 2,80 |
9,60 5,32
|
16,00 12,72 |
|
Місткість ресиверів |
48 л |
72 л |
96 л |
144 л |
192 л |
|
Споживана потужність, не більш ніж |
350 ВА |
400 ВА |
600 ВА |
1000 ВА |
2000 ВА |
|
Габаритні розміри, мм: - блок осушення - компресорний блок - блок ємностей (ресиверів) |
590х500х660 540х390х540 - |
550х800х550 540х390х540 - |
590х540х680 570х440х500 580х670х530 |
590х540х990 580х540х630 580х670х530 |
590х540х990 670х440х400 570х540х810 |
|
Маса загальна, не більш ніж |
35 кг |
42 кг |
52 кг |
65 кг |
85 кг |
*кількість кабелів є рекомендованою величиною, зазначеною з розрахунку: менше значення — з розрахунку 30 л/год на кожен обслуговний кабель; більше значення — з розрахунку 60 л/год на кожен кабель, що обслуговується. Настійно рекомендуємо під час вибору моделі дегідратора враховувати реальну витрату (утечку) в обслуговуваних кабелюх. Правильний вибір дасть змогу неабияк продовжити час життя обраної моделі.
Усі моделі дегідраторів рекомендується доспоряджувати панелями сигналізації механічної або цифрової (ПСМ або ПСЦ) для розподілу сухого повітря за допомогою напівобслугованих кабелів і поточнегео контролю (ПСМ) або поточного контролю і дистанційного моніторингу (ПСЦ) стану кабелів, що обслуговуються. А також за потреби пультом дистанційної сигналізації (ПС), з'єднувальними трубками (для з'єднання до кабелю використовується трубка 6/4).
Забезпечується гарантійне та післягарантійне обслуговування.
- Ціна: Ціну уточнюйте
