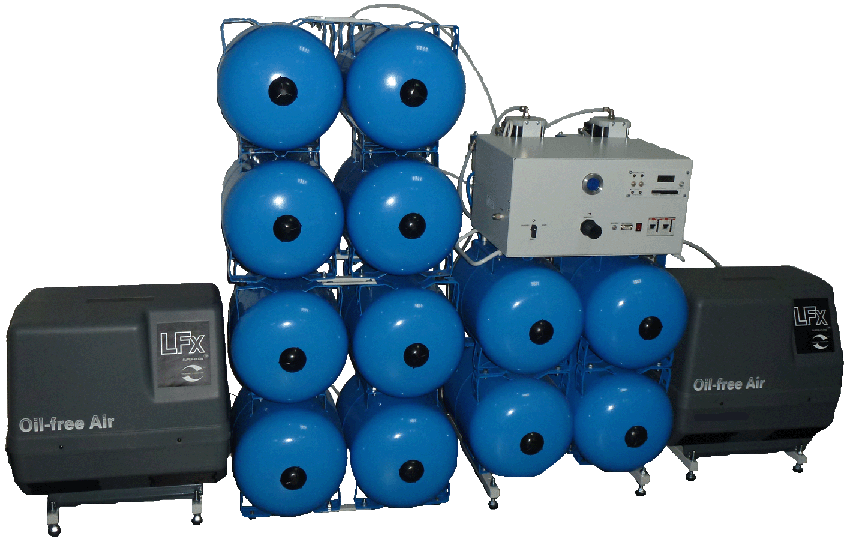

Дегідратори кабельні серії ДК6А2 "дуплекс"

дегідратори кабельні серії ДК6А2 "дуплекс"

Дегідратори кабельні серії ДК6А2 "дуплекс" призначені для утримання кабелів зв'язку під надлишковим тиском сухого повітря в автоматичному режимі. Виріб може застосовуватися на міжміських і міських кабельних лініях зв'язку там, де є електроживлення 220 В змінного струму частотою 50 Гц.

ФУНКЦІОНАЛЬНІ МОЖЛИВОСТІ

  - реалізована функція "дуплекс" (подвійне резервування за компресорами);

  - візуальний контроль величини тиску, витрати та вологості повітря, що подається в кабелі,;

  - контроль тиску в ресивері;

  - наявність лічильника сумарного напрацювання компресора;

  - наявність системи самодіагностики:

       - сигнал про перевищення витрати вище встановленого на 12 л/год;

       - захист компресорів від перевантаження;

       - захист кабелів від потрапляння вологи (з приладом ІВВ-2);

  - забезпечують в аварійному режимі подавання повітря в кабелі до усунення пошкодження безперервно не вимикаючись;

  - наявність додаткового виходу для під'єднання аварійних кабелів;

  - компактність і простота під'єднання;

  - не вимагають спеціального фундаменту;

  - не вимагають щоденного обслуговування.

Забезпечена можливість отримання миттєво та з високою точністю в цифровому вигляді потрібної інформації на РК-дисплеї натисканням відповідної клавіші на передній панелі:

     - про тиск у кабелі;

     - про тиск у ресивері;

     - про сумарну витрату повітря споживаному кабелями.

У режимі "дуплекс" дегідратор завдяки системі самодіагностики аналізує витрату повітря споживаний кабелями і після цього сам вибирає оптимальний режим роботи (I, II, III):

I-й режим — витрата повітря менш ніж 50% від максимального (компресора вмикаються почергово). I-й режим роботи виробу є найлегшим і найвідповіднішим режимом. У цьому режимі виріб працює найбільш економно, зі споживанням мінімальної кількості електроенергії;

II-й режим - витрата повітря понад 50% до 100% від максимального (компресора вмикаються одночасно);

III-й режим - витрата повітря понад 100% максимального (компресора вмикаються почергово, вимикаючись по таймеру).

У аварійному III-м режиме  дегідрататори  забезпечують безперервне подавання повітря в кабелі до усунення пошкодження й видають дистанційний сигнал про аварійний режим.

У разі відмови одного з компресорів дегідратор продовжуватиме роботу з іншим справним компресором. Це дає змогу провести ремонт або заміну несправного компресора, не припиняючи подавання повітря в кабелі, що обслуговуються.

Дистанційні сигнали:

     - наявність/немає напруги живлення;

     - зниження тиску на виході нижче номінального значення;

     - перевантаження/відведення компресора;

     - підвищення вологості повітря, що подається в кабелі з можливістю припинення його подавання (з ІВ-2).

Усі нові моделі ДК6А2 обладнуються новим цифровим табло, на якому відбирається: час напрацювання компресорів,  споживана витрата, тиск у ресиверах, тиск на виході дегідратора, вологість повітря (вбудований ІВВ), потреба чергового ТО (тех обслуговування).

Час напрацювання вказується в годиннику, залежно від кількості напрацьованих компресором годинника висвічується (Х) потреба чергового технічного обслуговування (описане в посібнику з експлуатації). Споживана витрата вказується на %, тобто це величина загальної витрати споживаної всіма під'єднаними  кабелями від максимальної витрати дегідратора. Величина вологості повітря на індикаторі виводиться у формі прямокутників під написом "Завладження". Один або два прямокутники допустима вологість (нормальна робота), три прямокутника — автоматично активізується режим "досяйка", чотири прямокутники — подавання повітря припиняється, дегідратор переходить у режим "підготування" (режим інтенсивного осушування) після чого автоматично відновить  подавання повітря у разі досягнення достатньої вологості.

Осушка повітря в дегідраторах серії ДК6А2 здійснюється методом короткоциклової адсорбції з автоматичною безнагрівною регенерацією адсорбенту.

Сраховують непримислим застосування олійних компресорів у системах, де застосовується адсорбент, оскільки олійні пари обволікають плівкою пори адсорбенту і тоді припиняється вбирання вологи порами адсорбенту і як наслідок знижується якість осушення повітря. Починається часті заміни адсорбенту (наприклад, силікагелю) в осушливих камерах, змінюють навіть індикаторний силікагель, оскільки він втрачає свої властивості змінювати колір. Тому "ТЕЛЕКОМ-ПНІВМАТИК" спочатку постачав своє обладнання тільки з безоливними компресорами. Використовуємо моделі тільки найкращих світових брендів, як-от THOMAS (USA, Germany), Power System (Italy), Atlas Copco, це промислові компресори, що розраховуються на тривалу безперервну роботу. Для продовження ресурсу компресорів рекомендуємо своєчасно проводити регламент (чищення повітряних фільтрів, заміна поршневих кілець тощо), а також знижувати споживання повітря через усунення пошкоджень, за можливості.

*кількість кабелів є рекомендованою величиною, зазначеною з розрахунку: менше значення — з розрахунку 30 л/год на кожен обслуговний кабель; більше значення — з розрахунку 60 л/год на кожен кабель, що обслуговується. Настійно рекомендуємо під час вибору моделі дегідратора враховувати реальну витрату (утечку) в  обслуговуваних кабелюх. Правильний вибір дасть змогу неабияк продовжити час життя обраної моделі.

Усі моделі дегідраторів рекомендується доспоряджувати панелями сигналізації механічної або цифрової (ПСМ або ПСЦ) для розподілу сухого повітря за допомогою напівобслугованих кабелів і поточнегео контролю (ПСМ) або поточного контролю і дистанційного моніторингу (ПСЦ) стану кабелів, що обслуговуються. А також за потреби пультом дистанційної сигналізації (ПС), з'єднувальними трубками (для з'єднання до кабелю використовується трубка 6/4).
