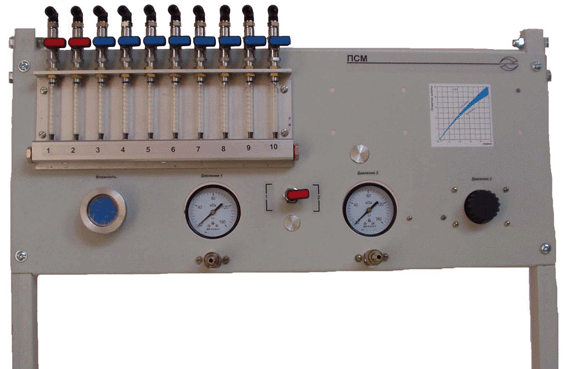

Панель сигналізації механічна ПСМ

ПСМ призначена для розподілу сухого повітря, що надходить від дегідратора до кожного кабелю, а також виділення з загальної кількості каналів групи аварійних кабелів для вміст їх під підвищеним тиском.    Контроль витрати повітря в кабелі здійснюється поплавцевими індикаторами витрати.

Панель ПСМ рекомендується встановлювати безпосередньо близько до обслуговованих кабелям (НУП, шахтах та ін. подібних приміщеннях).

Передбачається можливість використання панелей з усіма раніше випускалися моделями дегідраторів серії ДК, КСК та ін.

   Модельний ряд передбачає постачання ПСМ на 4, 5, 6, 8, 10, 12, 15, 20, 30, 40, 50, 60, 90, 100 кабелів, що під'єднуються.

Панель ПСМ дає змогу виділити із загальної кількості кабелів група негерметичних і утримувати їх під підвищеним надмірним тиском сухого повітря, яке встановлюється оператором (наприклад 80 кПа (0,8 атм.)

   Усі канали панелі обладнані запірними кранами з ручками синього, зеленого и червоного  кольорів і механічними (поплавцевими) індикаторами витрати повітря для оцінки ступеня герметичності оболонки кожного під'єднаного кабелю, а також індикатором вологості повітря, що подається, та редукційним клапаном для настроювання тиску:

 - крани синього кольору для кабелів зі стандартним тиском 50 кПа;

 - крани червоного и зеленого кольорів, крім стандартного тиску дають змогу Користувачеві виділити групу аварійних кабелів для утримання під підвищеним тиском (два рівні тиску залежно від положення ручки керування кранів "Дання 1" — Стандартне, "Дання 2" — аварийное).

Положення ручок у напрямку манометрів "Дивоження1" або "Дання 2" визначає відповідний тиск у каналах із відповідним кольором ручки.

Швидкорознімні штуцери дають змогу швидко перекомутацію. У комплекті постачається також різак для трубки та перехідники на всю кількість кабелів для під'єднання до соска кабелю.

Вихідні штуцери на кабель відповідають трубці діаметром 6 мм, замовляється окремо, рекомендуємо замовляти 5-10 м трубки на кожен кабель (наприклад, для під'єднання ПСМ-6 необхідно 30-50 м трубки).

ПСМ постачається в підлоговому або настінному виконанні.
