Панель сигналізації цифрова ПСЦ

ПСЦ призначена для розподілу сухого повітря, що надходить від дегідратора до кабелям,  а також видавання інформації в цифровому вигляді про стан кожного кабелю у формі:

         - місцевих показань на цифровому табло про значення витрата (нл/год) і тиску (кПа) повітря по кожному кабелю та загальні значення;

          - сигналізації про перевищення допустимої витрати повітря і аварійного зниження тиску нижче 0,3 атм  у кожному кабелі;

          - передавання пакета даних про вищевказані параметри через Ethernet, модем (Dial-Up або GSM) через телефонну лінію на віддалений комп'ютер користувача із заданим оператором періодичністю.

Панель ПСЦ дає змогу виділити із загальної кількості кабелів група негерметичних і утримувати їх під підвищеним надмірним тиском сухого повітря, яке встановлюється оператором (зазвичай 0,8 атм). Водночас про стан групи негерметичних кабелів видається повна інформація, аналогічна зазначеній вище, і вмикається в загальний пакет даних, що передаються.

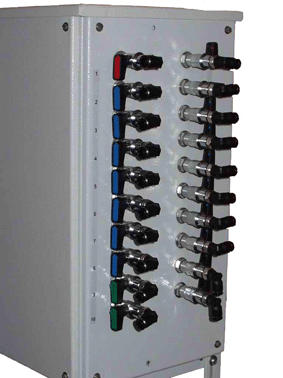

Усі канали панелі обладнані запірними кранами з ручками синього, зеленого и червоного  квітів:

- крани синього кольору для кабелів зі стандартним тиском 50 кПа;

- крани червоного и зеленого кольорів, крім стандартного тиску дають змогу Користувачеві виділити групу аварійних кабелів для утримання під підвищеним тиском.

Положення ручок керування кранів у напрямку 1 або 2 визначає відповідний тиск на виході каналів з відповідним кольором ручки запірних кранів.

Модельний ряд передбачає постачання ПСЦ від 4 до 192 кабелів, що під'єднуються.

Приклади показань цифрового табло ПСЦ

Ручний режим визначення параметрів за кожним кабелем

Користувач із клавіатури цифрового табло може самостійно задати номер кабелю для перегляду.

Водночас на індикатор виводиться:

  - час вимірювання;

  - номер кабеля;

  - вхідний тиск;

  - витрата повітря в цьому кабелі;

  - вхідний тиск у цьому кабелі.

Автоматичний режим визначення витрати і тиску повітря по кожному кабелю

У цьому режимі із заданою Користувачем періодичністю (15, 30, 45, 60 хвилин) відбувається визначення витрати та тиску в кожному кабелі та передавання пакета даних на віддалений комп'ютер (дистанційний моніторинг).

Після завершення режиму на РКІ-дисплей виводиться:

  - час вимірювання;

  - сумарна витрата;

- кількість кабелів;

 - вхідний тиск.

ПЕРЕГРАМНЕ ЗАСТОСУВАННЯ

Програма TelpMonitor призначена для перегляду та оброблення даних отриманих від ПСЦ через Ethernet, модем (Dial-Up або GSM) для подальшого аналізу, моніторингу стану та обліку на комп'ютері користувача.

Дані передаються ПСЦ через Ethernet або модем з інтервалом 15, 30, 45, 60 хвилин (вибирається користувачем). У пакеті даних: адреса панелі, дата та час вимірювань, тиск і витрата в кожному кабелі, сумарна витрата.

Якщо до панелі під'єднаний дегідратор серії ДК6  інформаційним кабелем, то в пакет додатково вмикаються дані: про вологість повітря, об Немає напруги живлення, про перевантаження/відведення компресора.

Програмне забезпечення дає змогу:

- переглядати базу даних (таблиці або графіки) про параметри (витрата та тиск) приєднаних кабелів за заданий інтервал часу (добові, тиждень, місяць, рік);

- вмикати режими сортування бази даних за такими параметрами: номер кабелю, тиск у кабелі (висота норма, менше норми, норма), витрата в кабелі (вище заданого, менше заданого, без змін), дата, час;

— формувати звіт про стан кабелів для подальшого друку.

Швидкорознімні штуцери ПСЦ дають змогу швидко під'єднати до кабелів, що обслуговуються. У комплекті постачається також різак для трубки та перехідники на всю кількість кабелів для під'єднання до соска кабелю.

Вихідні штуцери на кабель відповідають трубці діаметром 6 мм, замовляється окремо, рекомендуємо замовляти 5-10 м трубки на кожен кабель (наприклад, для під'єднання ПСЦ-6 необхідно 30-50 м трубки).

ПСЦ постачається в підлоговому та настінному виготовленні.

Для зручності роботи постачається пульт дистанційної інформації та сигналізації ПСІ. На табло пульта дублюється інформація, що отримується від ПСЦ. Зазвичай встановлюється на стіну в приміщеннях, де немає можливості використовувати комп'ютер.
