Електронна універсальна випробувальна машина TIME серії WDW
Ціну уточнюйте
- В наявності
Серія WDW — це електронна універсальна випробувальна машина нового типу, вироблена TIME Group Inc., яка використовує найбільш передову та надійну конструкцію силової рами серед електромеханічних універсальних випробувальних машин із кульковинтовою передачею у світі. У приводній системі використовуються сервосистема синхронізації змінного струму та двигун японської компанії Panasonic Co., Ltd. Система керування ПК здатна контролювати параметри, як-от сила навантаження, деформація зразка, хід траверси тощо, результати випробувань, створення протоколу випробувань. Зокрема, застосування режиму керування може бути ручним керуванням або комп'ютерним програмуванням. Підбираючи різні аксесуари,
Стандарти
Відповідно або перевершують вимоги таких стандартів: ISO 7500-1, ASTM E4, EN10002-2, BS 1610, DIN 51221, ISO6892.
Сфери застосування
Загалом він призначений для випробувань металевих і неметалевих матеріалів на розтягнення, стискання, вигин, зсув тощо. Його можна використовувати у всіх галузях промисловості.
Патент

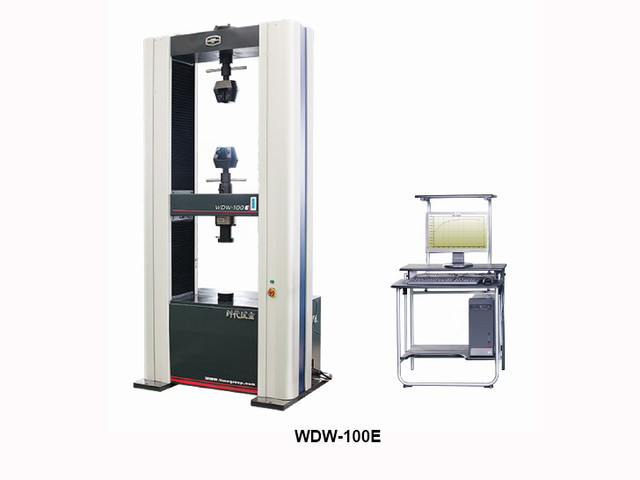

Зовнішній вигляд WDW-100E виграв перший клас національного патенту. Номер патенту: ZL200430047833
|
Специфікація |
WDW-1E / 2E / 5E |
WDW-10E / 20E |
WDW-50E |
WDW-100E |
WDW-200E |
WDW-300E |
WDW-500E/600E |
|
Місткість (кН) |
1/2/5 |
10/20 |
50 |
100 |
200 |
300 |
500/600 |
|
Жорсткість силової рами (кН/мм) |
30 |
80 |
250 |
300 |
400 |
600 |
1000 |
|
Діапазон навантаження |
2% -100% |
0,4% ~ 100% от макс. навантаження |
|||||
|
Точність тестового навантаження |
≤ ± 0,5% |
||||||
|
Тестовий простір |
Одинокий |
Одинарне/подвійне випробувальне місце |
|||||
|
Прецизійність кулько-гвинтового передавання |
16 мкм/300 мм рівень E |
||||||
|
Точність індикації значення випробувального навантаження |
﹤ ± 1% (рівень точності ± 0,5%) |
||||||
|
Роздільна здатність навантаження |
1/200000 от макс. сила навантаження |
||||||
|
Обсяг заходів деформації (нормальний екстензометр) |
2% ~ 100% FN |
||||||
|
Індикація точності деформації (нормальний екстензометр) |
У межах ± 1% від значення індикації |
||||||
|
Об'єм заходів щодо деформації (екстензометр із високою деформацією) |
10 мм ~ 800 мм |
||||||
|
Індикація точності деформації (екстензометр високої деформації) |
У межах ± 1% від значення індикації |
||||||
|
Роздільна здатність ходу крейцкопфа |
0,001 мм |
||||||
|
Обсяг регулювання випробувальної швидкості в режимі керування навантаженням |
0,005 ~ 5% FN/S |
||||||
|
Точність випробування швидкості в режимі керування навантаженням |
Швидкість випробування ﹤ 0,05% повної шкали/с, у межах ± 2% від заданого значення; Швидкість тестування ≥ 0,05% FN/с, у межах ± 0,5% від заданого значення; |
||||||
|
Діапазон регулювання швидкості деформації |
0,005 ~ 5% FN/S |
||||||
|
Точність швидкості деформації |
Швидкість випробування ﹤ 0,05% повної шкали/с, у межах ± 2% від заданого значення; Швидкість тестування ≥ 0,05% FN/с, у межах ± 0,5% від заданого значення; |
||||||
|
Діапазон регулювання швидкості ходу |
0,005 мм/хв — 500 мм/хв |
0,005 мм/хв — 250 мм/хв |
|||||
|
Точність швидкості ходу |
Швидкість випробування ﹤ 0,01 мм/хв, у межах ± 1 % від заданого значення; Швидкість випробування ≥ 0,01 мм/хв, у межах ± 2% від заданого значення; |
||||||
|
Обсяг послідовного контролю деформації навантаження і зміщення |
0,5% -100% FN/с |
||||||
|
Точність послідовного контролю деформації навантаження і зміщення |
Попередньо встановлене значення ≥ 10% FN, в пределах ± 0,1% від попередньо встановленого значення; Попередньо встановлене значення < 10% FN, в пределах ± 1% від попередньо встановленого значення; |
||||||
|
Довжина тестового простору (мм) |
700 |
800 |
600 |
600 |
600 |
600 |
600 |
|
Ширина тестового простору (мм) |
400 |
370 |
575 |
600 |
600 |
600 |
650 |
|
Розмір (мм) |
610x480x1285 |
686x525x1880 |
945x654x2266 |
1010x750x2225 |
1100x770x2685 |
1100x770x2817 |
Повний розмір — 1150x770x2817 |
|
Вага (кг) |
100 |
250 |
700 |
1100 |
1560 |
1560 |
2800 |
|
Джерело живлення |
220 В змінного струму ± 10%, 50/60 Гц |
AC380v ± 10%, 50/60 Гц, 3 фази, 5 ліній |
|||||
|
Потужність |
0,4 |
0,75 |
1.5 |
1.5 |
3 |
5 |
5 |
|
Тип машини |
Тип столу |
Тип поверху |
|||||
