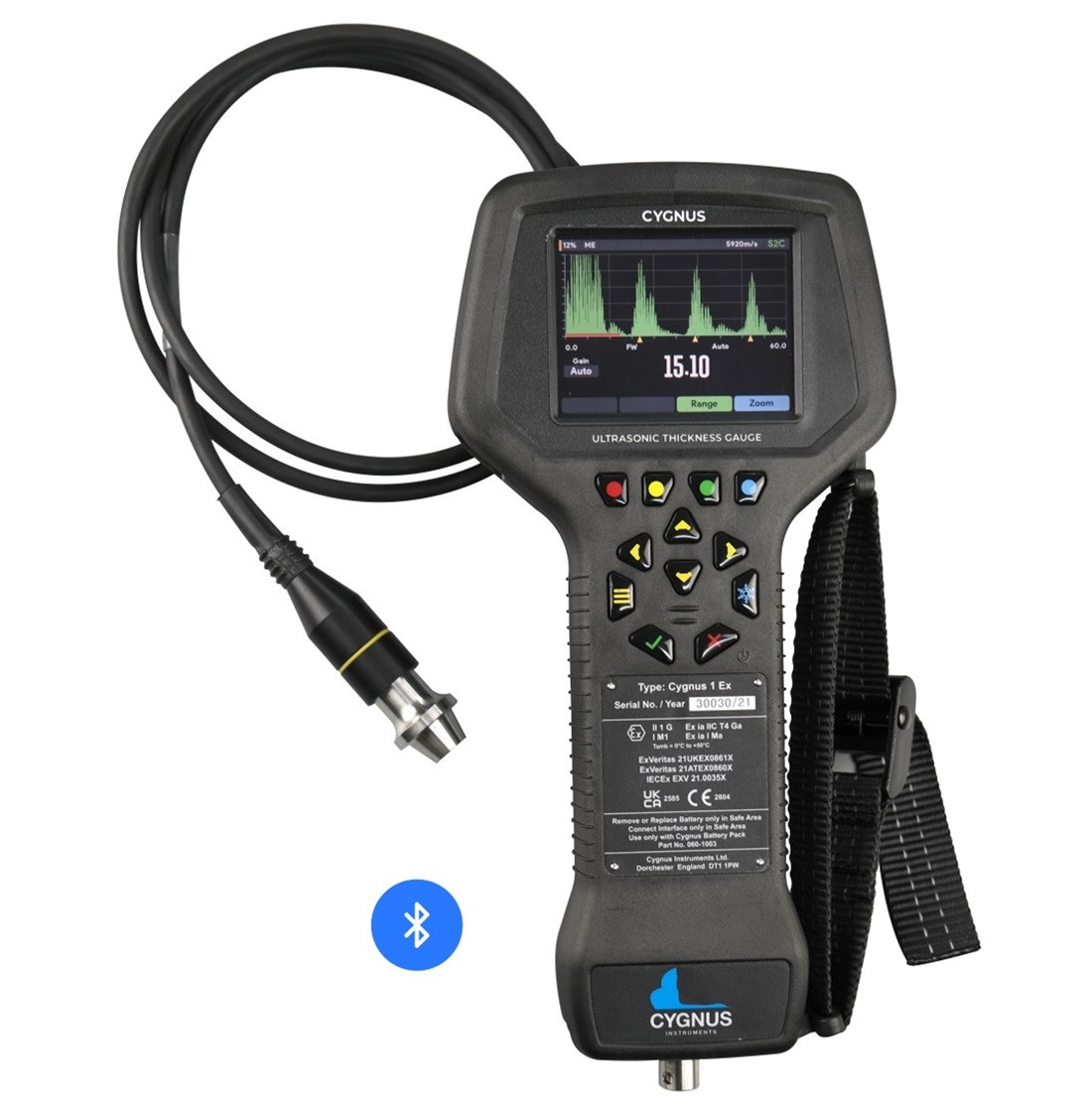

Cygnus 1 Пр Удосконалений іскробезпечний UTG

Призначений для проведення надійних вимірювань товщини у вибухонебезпечних атмосферах зони 0 і може похвалитися вдосконаленим режимом реєстрації даних і ручним вимірюванням. Cygnus 1 Ex має великий кольоровий РК-дисплей і 3 режими вимірювання для вимірювання наскрізного шару та різних матеріалів, включаючи метали, що сильно піддаються корозії.

• Незабаром — можливість вимірювання високих температур за допомогою нового високотемпературного Ex-зонда Cygnus.

Ультразвуковий товщиномір Cygnus 1 Ex — це міцний, портативний, іскробезпечний прилад, призначений для проведення надійних вимірювань товщини у вибухонебезпечних атмосферах зони 0, що робить його ідеальним для використання на складах палива, автоцистернах і судах, шахтах, хімічних заводах, нафтогазових підприємствах. , нафтопереробні заводи, трубопроводи, небезпечні резервуари для зберігання та інші небезпечні середовища .

Ключові особливості:

• Сертифікований іскробезпечний відповідно до ATEX , IECEx, UKEX для зони 0 та NRTL для класу 1, розділу 1
• Незабаром – можливість вимірювання високої температури
• Іскробезпечний захист – Немає потреби в дозволах на роботу в умовах високої температури
• 3 режими вимірювання рівнів корозії, різних матеріалів і вимірювання наскрізного покриття
• Функція Deep Coat ігнорує товсті покриття
• Режим ручного вимірювання дозволяє налаштовувати гейти та підсилення відповідно до вашої програми
• Live A-Scans допомагає візуально перевірити вимірювання
• Живі B-скани дають швидке представлення поперечного перерізу
• 4 функціональні клавіші для зручного керування та динамічного перегляду
• Функція доступу користувача захищає записи за допомогою правильних рівнів доступу користувачів
• Налаштування вимірювання можна зберегти та відновити для швидкого запуску
• Функція заморожування вимірювання та обмеження Ref/Min/Max товщини
• Твердотільний електронний прилад із міцним корпусом зі стандартом IP67
• З'єднання Bluetooth для передачі даних на CygLink
• Доступні у варіантах SC, TC, PLUS і PRO з можливістю оновлення функцій

Режими вимірювання Одиночне відлуння з подвійними кристалічними зондами

Матеріали Швидкість звуку від 1000 м/с до 9000 м/с [0,0390 дюйма/ус до 0,3543 дюйма/ус]

Точність ±0,1 мм (±0,004 дюйма) або 0,1% вимірюваної товщини, залежно від того, що є більшим

роздільна здатність 0,1 мм, 0,05 мм або 0,01 мм залежно від типу зонда

Параметри зонда Монокристалічні та двокристалічні зонди

Діапазон вимірювання в сталі 0,8 мм до 250 мм (0,031 дюйма – 10 дюймів) залежно від вибраного зонда та конфігурації,
матеріалу та температури

Роз'єм Одинарний подвійний коаксіальний роз'єм

Джерело живлення Перезаряджуваний знімний літій-іонний акумулятор

Номінальна потужність 2 Вт

Гнізда для зондів Одинарний подвійний коаксіальний роз'єм

Термін служби батареї 6-8 годин безперервного вимірювання

Дисплей Кольоровий дисплей VGA 3,5 дюйма, який добре читається на сонячному світлі

Розмір Висота 270 мм, ширина 135 мм, глибина 80 мм

вага1 кг з акумулятором

Робоча температура від -0°C до +50°C (від 32°F до 122°F)

Температура зберігання -10°C до +65°C (50°F до 149°F)

Реєстрація даних 10 000 вимірювань і A-сканів на один запис

Програмне забезпечення CygLink дозволяє дистанційно реєструвати та переглядати графіки A-scan. Генерація опитувань і звітів
у PDF-файл. Графічний аналіз даних і статистичні розрахунки.
З’єднання Bluetooth для передачі даних на комп’ютер з Windows® за допомогою CygLink.

АтестаціяATEX, IECEx та UKEX
I M1 Ex ia Ma
(Tamb = 0°C до +50°C)
II 1G Ex ia IIC T4 Ga
(Tamb = 0°C до +50°C)
Номери сертифікатів;
ATEX: ExVeritas 21ATEX0860X
UKEX: ExVeritas 21UKEX0861X
IECEx: IECEx EXV 21.0035X NRTL
IS Клас I Зона 0 AEx ia IIC Ga T4
IS Клас I Розділ 1 Групи ABCD T4
(Tamb = 0°C до +50°C)
NRTL / MET Сертифікація США ,
номер E115506

Охорона навколишнього середовища IP67 Ступінь забруднення 3

 Стандарти Розроблено відповідно до BS EN 15317:2000

Гарантія 3 роки на манометрі та 6 місяців на зонді
