Cygnus 4+ загального призначення

Універсальний товщиномір, який використовується для широкого спектру застосувань, Cygnus 4+ пропонує: живий A-сканований дисплей; послідовна реєстрація даних; високотемпературний зонд для вимірювання залишкової товщини стінки при високих температурах; і 3 режими вимірювання.

Товщиномір Cygnus 4+ загального призначення – це легкий, міцний багаторежимний товщиномір. Він оснащений дисплеєм, який добре читається на сонячному світлі, з Live A-scan, інтуїтивно зрозумілим меню та послідовним записом даних для легкого звітування та аналізу. При використанні з високотемпературним датчиком Cygnus Cygnus 4+ може вимірювати залишкову товщину стінок високотемпературних активів, що знаходяться в експлуатації, без відключення або ізоляції. C4+ UTG ідеально підходить для технічного обслуговування заводів, цивільного будівництва, інспекції суден, нафтогазових об’єктів, а також високотемпературних досліджень товщини в нафтопереробному, нафтогазовому, енергетичному та технологічному секторах.

Ключові особливості:

• Режим Multiple-Echo для точних вимірювань наскрізного покриття згідно з вимогами Класифікаційних товариств
• Режими Echo-Echo та Single-Echo для сильно корозійних металів з тонким або без покриття
• Функція Deep Coat ігнорує покриття товщиною до 20 мм
• Ручне і автоматичне регулювання посилення
• Функції мінімального/максимального обмеження вимірювання з візуальним і вібросигналом
• Великий передній РК-дисплей, який добре читається на сонячному світлі, з Live A-scan
• Водо- та пилонепроникний корпус IP67
• Стійкий до ударів і ударів відповідно до US MIL STD 810G
• Безпечна робота у вибухонебезпечних середовищах: лише для місць класу 1, розділу 2, групи D, як визначено в NFPA 70, стаття 500
• Калібрування по одній та двох точках
• Можна оновити до 6+ за додаткову плату.

Режими вимірювання Багаторазове відлуння з використанням 3 ехо-сигналів для ігнорування покриттів товщиною до 20 мм (0,8 дюйма)

Матеріали Швидкості від 1000 до 9000 м/с (0,0390 – 0,3543 дюйма/ус)

Точність ±0,05 мм (±0,002 дюйма) – у режимі багаторазового відлуння, під час калібрування та вимірювання того самого матеріалу, що й відкалібрований, на
±0,1 мм (±0,004 дюйма) або 0,1% від вимірювання товщини, залежно від того, що є найбільшим – у одиночному відлунні та Режими вимірювання Echo-Echo під час калібрування та вимірювання того самого матеріалу, що й калібрований на

Роздільна здатність Режим Multiple-Echo – 0,1 мм (0,005 дюйма) або 0,05 мм (0,002 дюйма)
Режими Single-Echo та Echo-Echo – 0,1 мм (0,005 дюйма) або 0,01 мм (0,001 дюйма)

Параметри зонда Монокристалічні зонди, двокристалічні зонди та високотемпературні зонди

Діапазон вимірювання в сталі 0,8–250 мм (0,031–10 дюймів) залежно від обраного зонда та конфігурації, матеріалу та температури

Роз'єм2 x Lemo 00

Потужність3 батарейки AA/R6

Термін служби батареї прибл. 10 годин безперервного вимірювання

Електроніка Двоканальний пульсатор

Дисплей 2,4-дюймовий QVGA LCD: 47 x 37 мм

Розмір 84 x 130 x 35 мм (3,3 x 5,1 x 1,4 дюйма)

Вага 300 г (10,5 унцій) (з батареями)

Робоча температура-10°C до 50°C (14°F до 122°F)

Реєстрація даних 5000 вимірювань і A-сканів на один запис. Максимальна кількість записів: 100 (м'яке обмеження)

Програмне забезпечення CygLink дозволяє віддалено реєструвати та переглядати графіки A-scan
Генерувати опитування та звіти у PDF-файл
Графічний аналіз даних та статистичні розрахунки

Екологічний рейтинг IP67
Безпечна робота у вибухонебезпечних середовищах: Клас I, Розділ 2, Група D Лише для місць, як визначено в Національному кодексі протипожежної асоціації (NFPA 70), стаття 500. Перевірено за допомогою MIL-STD-810G, метод 511.5, процедура I MIL
STD 810G Метод 501.6 (висока температура +55 °C (131°F))
MIL STD 810G Метод 502.6 (низька температура -20°C (-4°F))
MIL STD 810G Метод 507.6 (вологість 95%)
MIL STD 810G Метод 512.6 (занурення на 1 метр на 30 хвилин)

Шок і вплив MIL STD 810G Method 514.7 (вібрація)
MIL STD 810G Method 516.7 (удар 20 g)
MIL STD 810G Method 516.7 (прохідне падіння 1,22 м)

Стандарти Розроблено відповідно до EN 15317

Відповідність СE, UKCA, RoHS

Гарантія 3 роки на манометрі та 6 місяців на зонді

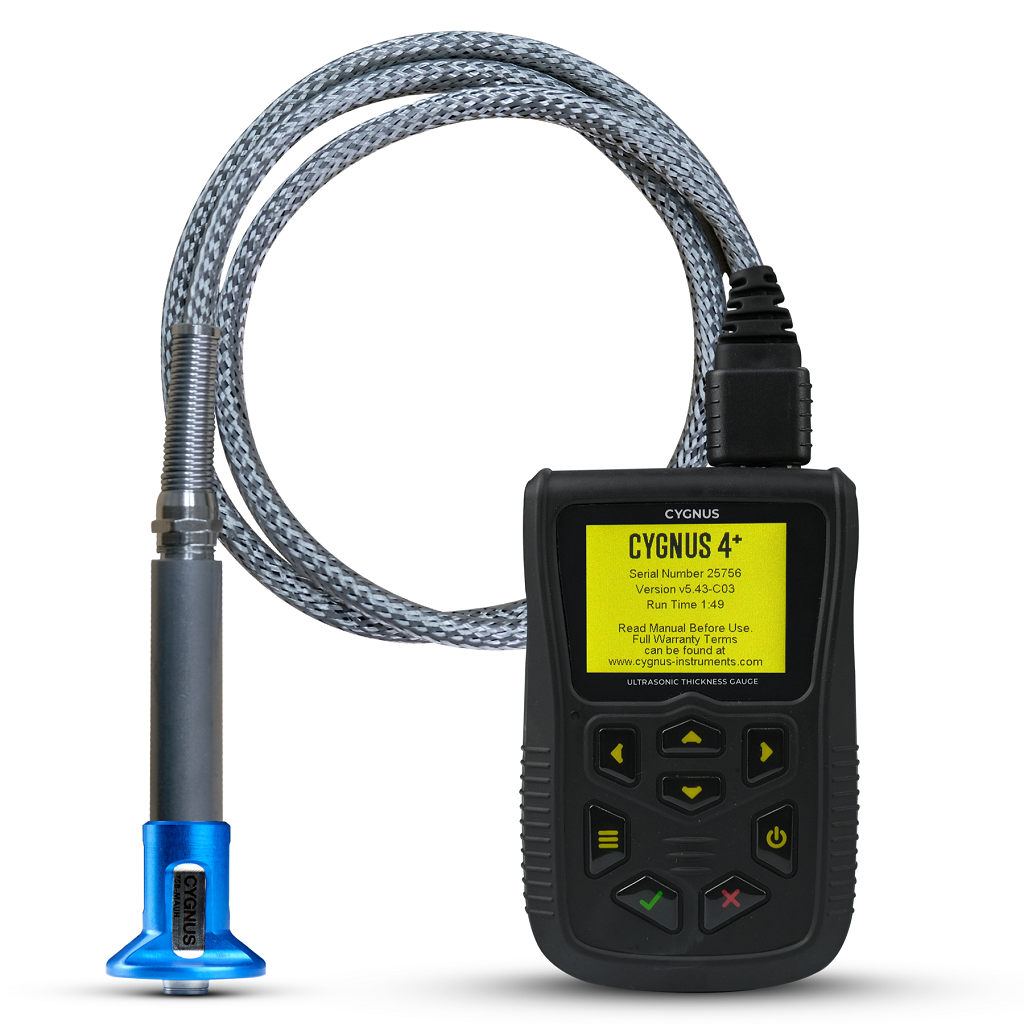

Високотемпературний комплект Cygnus 4+ загального призначення постачається з датчиком T5B-MAUH 5 МГц з подвійним елементом і подвійним проводом Lemo 00 до мікроточок (050-4502/5)
