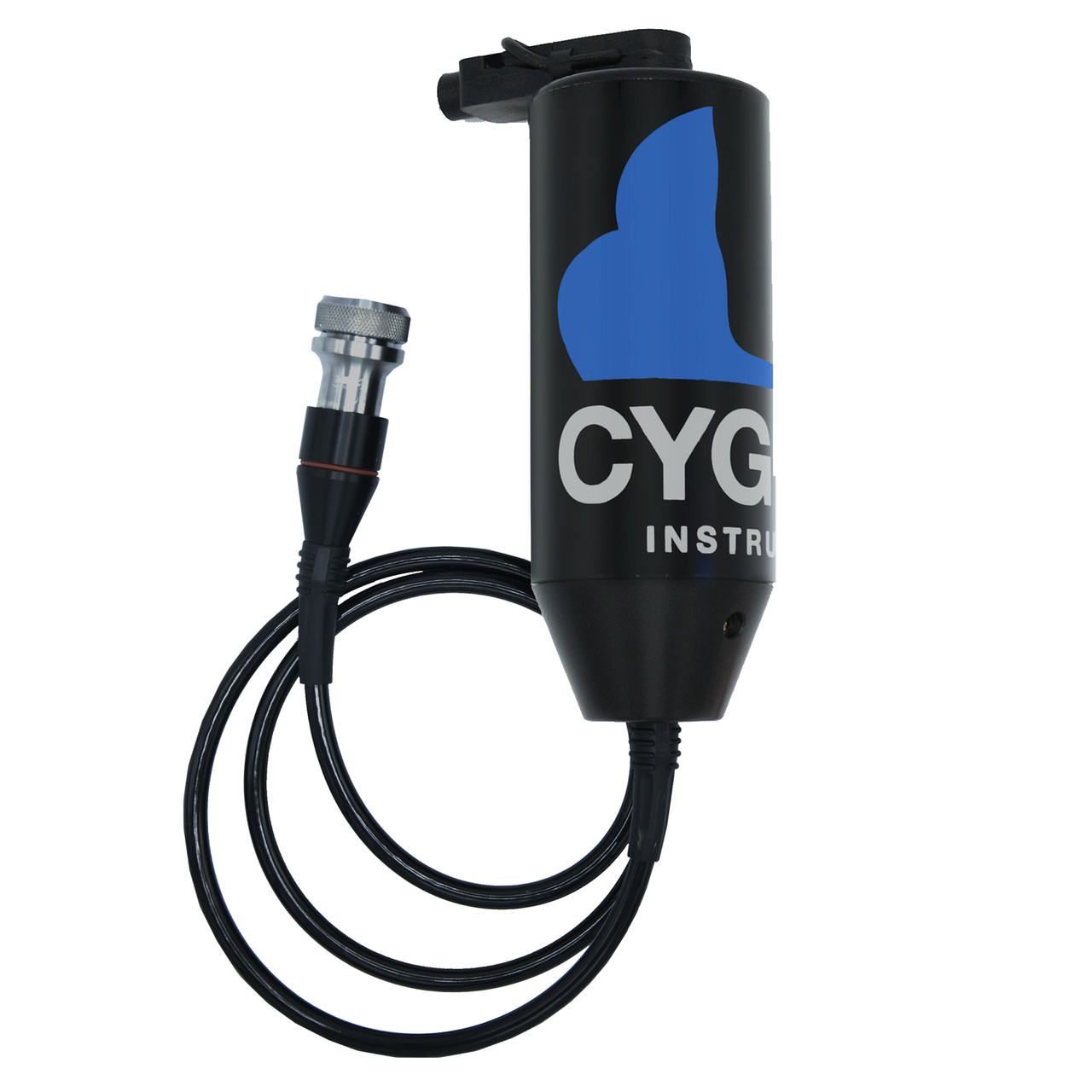

Cygnus Mini ROV

Спеціально розроблений для встановлення на малих оглядових ROV з або без маніпулятора. Цей підводний товщиномір дозволяє оператору проводити ультразвукове вимірювання товщини в областях, які раніше були неможливими за допомогою великих ROV або водолазів - і не потрібно знімати покриття!

• Товщиномір Deep Trekker DTG3/Revolution ROV
• Ультразвуковий товщиномір Cygnus інтегрований з Blueye X3

Монтований товщиномір Cygnus Mini ROV був спеціально розроблений для встановлення на малих оглядових ROV з маніпулятором або без нього. Побудований у поєднанні з VideoRay, цей підводний товщиномір дозволить оператору виконувати ультразвукове вимірювання товщини в областях, які раніше були неможливими за допомогою більших ROV або водолазів. І не потрібно знімати покриття! Ідеально підходить для використання в дослідженнях класу UWILD або IWS, підводної інспекції , ремонту та обслуговування (IRM) інфраструктури та підводного обладнання.

Ключові особливості:

• Режим Multiple-Echo для точних вимірювань наскрізного покриття згідно з вимогами Класифікаційних товариств
• Поставляється з програмним забезпеченням CygLink для відображення та обробки вимірювань на комп’ютері на поверхні
• Просте калібрування на поверхні за допомогою програмного забезпечення CygLink або пристрою Topside Repeater (TSR)
• Додатковий модуль верхнього ретранслятора (TSR), який дозволяє дистанційно відображати показання та накладати їх на екран камери ROV
• Додаткові спеціальні маніпулятори зондів ROV для оптимального вирівнювання.

Матеріали	Швидкості від 1000 до 9995 м/с (0,0400 і 0,3998 дюйма/мікросекунду)
Діапазон вимірювання в сталі	1–250 мм (0,040–10 дюймів) залежно від обраного зонда та конфігурації, матеріалу та температури
Точність	±0,1 мм (±0,004 дюйма) або 0,1% від виміряної товщини, залежно від того, що більше, якщо калібрувати відповідно до процедури калібрування Cygnus Instruments
роздільна здатність	0,1 або 0,05 мм (на вибір) (0,005 або 0,002 дюйма)
Параметри зонда	Монокристалічні зонди
потужність	7,5–30 В постійного струму при 150 мА (макс.)
Дисплей	ПК або ноутбук з VGA (не входить в комплект)
Розмір	160 x 62 мм (6,3 x 2,4 дюйма)
Вага в повітрі	550 г (19,4 унції)
Робоча температура	-10°C до +50°C (14°F до 122°F)
Дозволи	Затверджений тип RINA
Тестування	Випробувано на глибині 500 м (1640 футів).
спілкування	RS-422, симплексна пара або 2400 бод (вихід RS-232 9600 бод доступний як спеціальне замовлення)
Стандарти	Розроблено відповідно до EN 15317
Відповідність	CE, UKCA, RoHS
Гарантія	3 роки на манометрі та 6 місяців на зонді



Вага	5 кг
Комплект	Cygnus Mini ROV Montable Gauge Standard Kit БЕЗ ЗОНДА



Інженерні рішення для обробки зондів

Доповнюючи встановлений товщиномір Cygnus Mini ROV, Cygnus G1 призначений для використання на ROV для спостереження, інспекції та легких робочих ROV, тоді як маніпулятор зонда S1 розроблений для використання на ROV, які виконують дослідження UTM на корпусах кораблів.

Віддалений дисплей ретранслятора

Cygnus Topside Repeater — це віддалений блок відображення, підключений до манометра за допомогою пуповини. Він відображає вимірювання товщини на поверхні в режимі реального часу під час дослідження.

Верхній ретранслятор із накладанням відео

Верхній повторювач також може накладати вимірювання товщини в реальному часі на композитний відеосигнал, відображаючи його на екрані монітора огляду. Він також буде записаний (якщо є відео зйомки), показуючи точні місця розташування та вимірювання товщини для подальшого використання.
