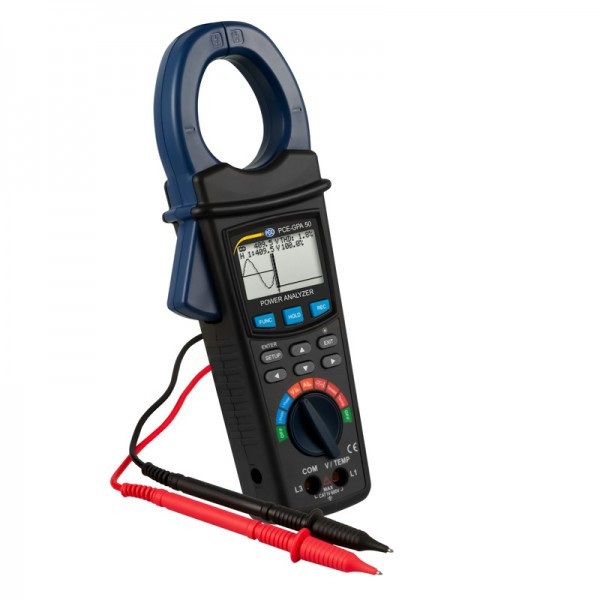

Струмові кліщі PCE-GPA 50 використовуються для вимірювання струму 1 або 3-фазного ланцюга. Ці кліщі відрізняється діапазоном вимірювання до 2000 А. Ще одним важливим моментом є графічний дисплей. Тут, на додаток до чисельних виміряних значень, також може відображатися форма сигналу фази. І звичайно, струмові кліщі можуть використовуватися для вимірювання напруги. В результаті струмові кліщі можуть розраховувати ефективну, повну і реактивну потужність за допомогою фазового кута. Крім того, прилад може вимірювати інші параметри мережі, такі як енергія, коефіцієнт потужності і гармоніка.
На додаток до обсяжним вимірювальним функцій, оснащені функцією реєстрації даних. Всі виміряні значення можуть бути збережені безпосередньо на карті micro SD. Пристрій живиться від 2 батарейок типу АА 1,5 В. Крім усього аналізатор якості електроенергії може використовуватися з блоком живлення для довгострокових вимірювань.
ДІАПАЗОН ВИМІРЮВАННЯ | |
---|---|
ЗМІЩЕННЯ ФАЗ | -180°...+180° |
НАПРУГА | Змінна напруга 10...600 V |
СИЛА СТРУМУ | Змінний струм 5 ... 2000 A |
АКТИВНА ПОТУЖНІСТЬ | 0 ... 9.999 MWh |
ПОВНА ПОТУЖНІСТЬ | 0... 9.999 MVA |
РЕАКТИВНА ПОТУЖНІСТЬ | 0... 9.999 MVAr |
ТЕМПЕРАТУРА ОБ'ЄКТИВ (КОНТАКТНІЙ СПОСІБ) | -100...+1300°C |
ЧАСТОТА | 46 ... 65 Hz |
КОЕФІЦІЕНТ ПОТУЖНОСТІ | (cos φ) 0,000 ... 1,000 |
ГАРМОНІКИ НАПРУГИ | 1 - 50tH |
ГАРМОНІКИ СТРУМУ | 1 - 50tH |
ТОЧНІСТЬ | |
ЗМІЩЕННЯ ФАЗ | ±1° |
НАПРУГА | ±(0,5% від змін. знач ±3 цифри) Піки напруги ± (5% ± 30 цифр) |
СИЛА СТРУМУ | ±(1% від вим. знач +0,5 А) до 200 А ±(1% від вим. знач +5 А) більше 200 А Піки струму ±5% +50 цифр |
ТЕМПЕРАТУРА ОБ'ЄКТИВ (КОНТАКТНІЙ СПОСІБ) | ±(1 % + 1 °C) при -100...+199,9°C ±(1% + 2 °C) за +200...1300 °C |
АКТИВНА ПОТУЖНІСТЬ | ±1,5 % від вим. знач. +20 цифр |
ПОВНА ПОТУЖНІСТЬ | ±1,5 % від вим. знач. +20 цифр |
РЕАКТИВНА ПОТУЖНІСТЬ | ±1,5 % від вим. знач. +20 цифр |
ЧАСТОТА | ±0,2 Hz |
КОЕФІЦІЕНТ ПОТУЖНОСТІ | ± 0,04 |
ГАРМОНІКИ НАПРУГИ | Відносні : ±2 % (в діапазоні 1 - 20tH) ±4 % від вим. знач. ±2 % (в діапазоні 21 - 50tH) Абсолютні : ±2 % ±0,5 V (в діапазоні 1 - 20tH) ±4 % від вим. знач. ±0,5 V (в діапазоні 21 - 50tH) |
ГАРМОНІКИ СТРУМУ | ±2 % (в діапазоні 1 - 20tH) ±4 % від вим. знач. ±2 % (в діапазоні 21 - 50tH) |
КРОК ВІТІРУ | |
ТЕМПЕРАТУРА ОБ'ЄКТИВ (КОНТАКТНІЙ СПОСІБ) | 0,1 °C / 1 °C |
ЗАПИС ДАНИХ | |
ІНТЕРВАЛ ЗАПИСУ | 2... 7200 сек |
ЗАГАЛЬНІ ПОЛОЖЕННЯ | |
ДИСПЛЕЙ | графічний LCD дисплей з підсвічуванням |
ШВИДКІСТЬ ВІДГУКУ | 1 сек |
ФУНКЦІЇ/ОСОБЛИВОСТІ | графічний дисплей реєстратор даних на карті Micro-SD вимір для 1 і 3 фаз вимір температури за допомогою термопари вимір напруги 10 В ... 600 В AC RMS вимір струму 5 ... 2000 A RMS струмовий отвір затиску 50 мм гармонійні спотворення до 50-го порядку |
ЖИВЛЕННЯ | 2 батарейки 1,5V або блок живлення 9V (в комплекті) |
ГАРЯНА ВІРОВИДКА | Німеччина |
ГАРАНТІЯ | 12 міс. |
КОМПЛЕКТ ПОСТАВКИ | 1 х струмові кліщі PCE-GPA 50; 1 х набір вимірювальних проводів; 2 х клеми типу "крокодил"; 1 х карта пам'яті micro SD; 2 х батарейки 1,5 В; 1 х блок живлення 9V; 1 х чохол; 1 х інструкція. |
РОЗМІРИ/ВАГА | |
РОЗМІРІ ПРИЛАДУ (Д/Ш/В) | 280x106x47 мм. діаметр: 50 мм. |
ВАГА | 595 г |
Основні | |
---|---|
Виробник | RMS |
