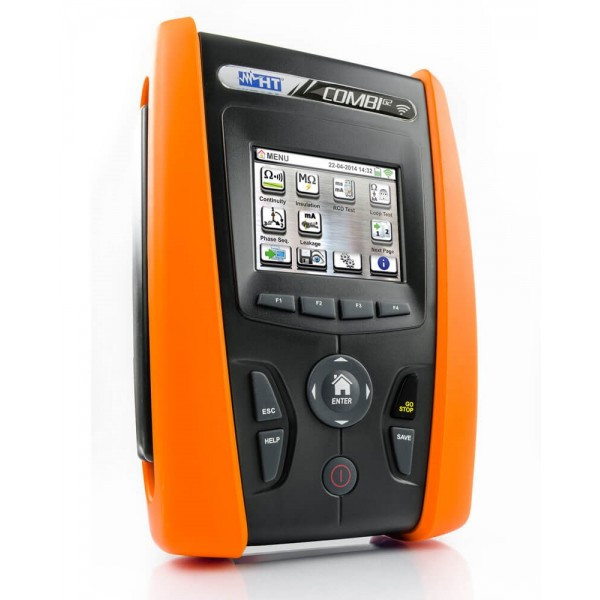

HT-COMBI G2 багатофункціональний тестер обладнання з сенсорним дисплеєм і WiFi

HT-COMBIG2 - багатофункціональний пристрій для перевірки електробезпеки приватних і промислових електричних систем з WiFi і підтримкою додатку HTANALYSIS ™

• Всі перевірки електробезпеки передбачені 17-м виданням.

• Удосконалена петльова перевірка магнітотермічних захистів, запобіжників і розмірів кабелів.

• Вимірювання електричних параметрів однофазних установок (V, A, W, VAR, VA, PF)

• Випробування ПЗВ типу A, AC, B до 1 А, також з окремими затискними клемами з випробувальним струмом до 10 А (з додатковим аксесуаром RCDX10).

• Вимірювання опору ізоляції.

• Вимірювання безперервності захисних провідників.

• Перевірка послідовності фаз (SEQ) і струмів витоку.

HT-COMBI G2 використовується для перевірки безпеки приватних і промислових електричних систем (17-е видання). Завдяки своїм будівельним характеристикам, типу налаштувань і численним програмам щодо документації, яку він здатний підготувати, цей пристрій може задовольнити навіть самого вимогливого фахівця і найсуворішого верифікатора.

Кольоровий TFT-дисплей з сенсорним екраном дозволяє використовувати цей пристрій зовсім по-новому. COMBITOUCH відображає на дисплеї всі можливі змінні, щоб отримати ідеальне вимірювання; Ваше завдання буде лише «доторкнутися» до того, що ви дійсно хочете виміряти: потім просто залиште все інше мікропроцесору COMBITOUCH.



Цей пристрій відповідає всім вимогам щодо безпеки електричних систем:

випробування ПЗВ типу A, AC також до 1000 мА і типу B

ізоляції

безперервності

випробування на опір заземлення безпосередньо в електричній розетці без спрацьовування ПЗВ.



За допомогою відповідного програмування, керованого системою з сенсорним екраном, цей пристрій може перевіряти потужність переривання, струми відключення, I2t, що відносяться до магнітотермічних вимикачів (MCB) з кривими B, C, D, K і запобіжниками типу gG і aM. У поєднанні з опціональним затискачем HT96U, здатний виконувати і записувати вимірювання струму витоку, потужності, cosphi, гармонік, THD% і частоти.

Цей пристрій був розроблений для використання разом з додатковими аксесуарами, які розширюють його робочі області: наприклад, RCDX10 для тестування ПЗВ з роздільними клемами до 10А. Сучасне управління вимірами із зазначенням, в кінці кожного тесту на безпеку, відповідності або невідповідності вимогам за допомогою простих символів OK або NOT OK.



Нарешті, завдяки новому додатку HTAnalysis, яке можна безкоштовно завантажити для систем iOS і Android, COMBITOUCH може передавати данні і записані дані на планшети і смартфони, що дає оператору можливість налаштовувати і обмінюватися результатами своїх тестів через сховище HtCloud.

ДІАПАЗОН ВИМІРЮВАННЯ
НАПРУГА	15,0...459,9 В TRMS (справжнє середньоквадратичне значення) 15... 460 В АС Контактна напруга (тест заземлення - TТ систем) 0... 99,9 В Контактна напруга (тест заземлення - TN систем) 0... 999 В Падіння напруги 0 ... 100%
СИЛА СТРУМУ	5% від діапазону струмових кліщів ... 2999 А (залежить від діапазону струмових кліщів. Див. супутні товари) Перший розрядний струм - IT системи 0,1...0,9 мА/1...999 мА Витік струму 2 ... 999 мА
АКТИВНА ПОТУЖНІСТЬ	Залежно від діапазону вимірювання струмових кліщів до 10 А 0,000 ... 9,999 kW від 10 А до 200 А 0,00 ... 999,99 kW від 200 А до 1000 А 0,0 ... 999,9 kW від 1000 А до 3000 А 0 ... 9999 kW
РЕАКТИВНА ПОТУЖНІСТЬ	Залежно від діапазону вимірювання струмових кліщів до 10 А 0,000 ... 9,999 kVar від 10 А до 200 А 0,00 ... 999,99 kVar від 200 А до 1000 А 0,0 ... 999,9 kVar від 1000 А до 3000 А 0 ... 9999 kVar
ОПІР	Безперервність захисного провідника (RPE) 0,01 ... 99,9 Ω Опір ізоляції (тест 50/100/250/500/1000 В) 0,01 ... 1999 МΩ Опір лінії / контура (фаза-фаза, фаза-нейтраль, фаза-земля) 0,01 ... 199,9 Ω Глобальний опір землі в системах з нейтраллю 0,01 ... 1999 Ω Глобальний опір землі в системах без нейтралі 1 ... 1999 Ω
ЧАСТОТА	47,0...63,6 Hz
КОЕФІЦІЕНТ ПОТУЖНОСТІ	(cos φ) 0,70 с ... 1,00 ... 0,70 i
ГАРМОНІКИ НАПРУГИ	0,1...100,0 %
ГАРМОНІКИ СТРУМУ	0,1...100,0 %
ТОЧНІСТЬ
НАПРУГА	± (1,0% від виміряного значення + 1 цифра) TRMS (справжнє середньоквадратичне значення) ± (3,0% від виміряного значення + 2 цифри) Контактна напруга (тест заземлення - TТ систем) ± (5,0% від виміряного значення + 3 V) Контактна напруга (тест заземлення - TN систем) ± (5,0% від виміряного значення + 3 V) Падіння напруги ± (10% від виміряного значення + 4 цифри)
СИЛА СТРУМУ	± (1,0% від виміряного значення + 3 цифри) - 1 фазна мережа ± (2,0% від виміряного значення + 5 цифр) - 3 фазна мережа Перший розрядний струм - IT системи ± (5,0% від виміряного значення + 3 цифри) Витік струму ± (5,0% від виміряного значення + 2 цифри)
АКТИВНА ПОТУЖНІСТЬ	± (2,0% від виміряного значення + 5 цифр) - 1 фазна мережа ± (2,5% від виміряного значення + 8 цифр) - 3 фазна мережа
РЕАКТИВНА ПОТУЖНІСТЬ	± (2,0% від виміряного значення + 7 цифр) - 1 фазна мережа ± (3,0% від виміряного значення + 8 цифр) - 3 фазна мережа
ОПІР	Безперервність захисного провідника (RPE) ± (5,0% від виміряного значення + 3 цифри) Опір ізоляції (залежить від діапазону) ± (2,0% від виміряного значення + 2 цифри) або ± (5,0% від виміряного значення + 2 цифри) Опір лінії / контура (фаза-фаза, фаза-нейтраль, фаза-земля) ± (5,0% від виміряного значення + 3 цифри) Глобальний опір землі в системах з нейтраллю ± (5,0% від виміряного значення + 0,1 Ω) Глобальний опір землі в системах без нейтралі ± (5,0% від виміряного значення + 3 Ω)
ЧАСТОТА	± (0,1% від виміряного значення + 1 цифра)
ГАРМОНІКИ НАПРУГИ	± (5,0% від виміряного значення + 5 цифр)
ГАРМОНІКИ СТРУМУ	± (5,0% від виміряного значення + 5 цифр)
ЗАПИС ДАНИХ
КІЛЬКІСТЬ ЗАПИСІВ	999 комірок, 3 рівня маркувань
ЗАГАЛЬНІ ПОЛОЖЕННЯ
ДИСПЛЕЙ	сенсорний LCD дисплей (320х240 пікселів)
ФУНКЦІЇ/ОСОБЛИВОСТІ	Ізоляція з напругою 50, 100, 250, 500, 1000 В постійного струму Безперервність захисних провідників з 200 мА Імпеданс лінії / контура, фаза-фаза, фаза-нейтраль, фаза-PE Імпеданс лінії / контура, фаза-фаза, фаза-нейтраль, фаза-PE з високою роздільною здатністю (0,1 мОм з додатковим аксесуаром IMP57) Передбачуваний струм короткого замикання Контактна напруга Час спрацювання ПЗВ загального, селективного і затриманого типу. Випробувальний струм А, змінний струм не більше 1 А і тип В не більше 300 мА. Тест на ПЗВ з окремою затискною клемою до 10А Струм спрацьовування ПЗВ (тест лінійної зміни) Послідовність фаз Вимірювання відсоткового падіння напруги на лініях Вимірювання з використанням виносного дроту (з додатковим аксесуаром PR400) Струм витоку (з додатковим затискачем HT96U) Вимірювання електричних параметрів (V, I, W, VAR, VA, Wh, cosphi) Аналіз гармонік напруги і струму,% THD і PF Вимірювання параметрів навколишнього середовища (З додатковими датчиками HT52 / 05 і HT53 / 05) Допомога в режимі онлайн на дисплеї Внутрішня пам'ять для збереження даних вимірювань Оптичний / USB послідовний порт для підключення до ПК Інтегрований інтерфейс зв'язку WiFi
ЖИВЛЕННЯ	6 перезаряджаючих акумуляторів 1,2 V або 6 батарейок 1,5 V
ГАРЯНА ВІРОВИДКА	Італія
ГАРАНТІЯ	18 міс.
КОМПЛЕКТ ПОСТАВКИ	1 х тестер HT-COMBIG2; 1 х кабель з 3-ма терміналами Shuko; 3 х кабелі; 3 х затиски типу "крокодил"; 3 х щупа; 1 х стилус; 1 х програмне забезпечення; 1 х USB кабель; 1 х сумка для транспортування; 1 х керівництво користувача; 1 х свідоцтво про калібрування (на англ / італ. мові)
УМОВИ ЕКСПЛУАТАЦІЇ
РОБОЧА ТЕМПЕРАТУРА	0...+40°C / відн. волог. 0...80%
ТЕМПЕРАТУРА ЗБЕРІГАННЯ	-10...+60°C / відн. волог. 0...80%
РОЗМІРИ/ВАГА
РОЗМІРІ ПРИЛАДУ (Д/Ш/В)	прилад: 225x165x75 мм.
ВАГА	1200 г
