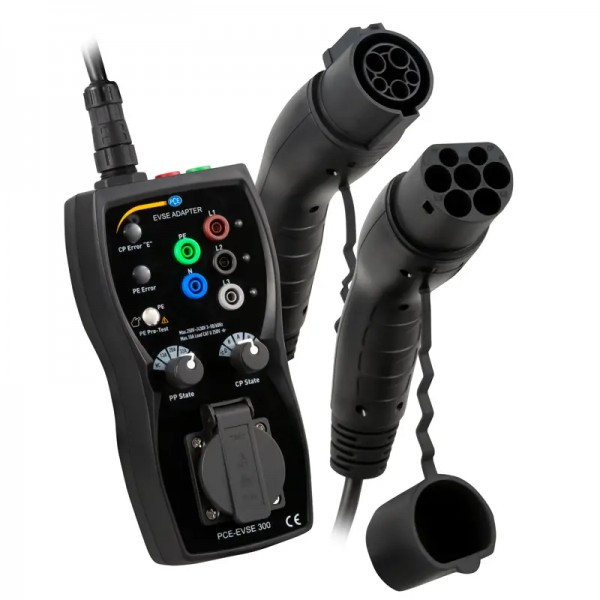

PCE-EVSE 300 тестер зарядних станцій для електромобіля
Ціну уточнюйте
- В наявності
Електромобілі відіграють все більш важливу роль у суспільстві. Важливим моментом є зарядні станції електромобілів. Для перевірки стаціонарних зарядних станцій потрібні спеціальні вимірювальні пристрої, щоб перевірити функціонування, захисні пристрої та ізоляцію. Вимірювальні пристрої для таких цілей широко представлені на ринку. Але потрібен адаптер, щоб вимірювальний пристрій можна було підключити до зарядної станції.
Адаптер для зарядних станцій PCE-EVSE 300 спеціально розроблений для таких цілей та вже має велику кількість функцій. Усі лінії, що виходять із зарядної станції, виводяться індивідуально через лабораторні штекери. Це дозволяє перевірити ізоляцію зарядної станції. Адаптер EVSE має штекерне з'єднання Schuko. Таким чином, пристрій захисту від струмів витоку можна перевірити за допомогою тестера ПЗВ.
Зарядний кабель містить не тільки лінії живлення для заряджання електромобіля, а й два інтерфейси. Електромобіль зв'язується із зарядною станцією через лінію CP (Control Pilot) та повідомляє про поточний стан електромобіля. Лінія PP (безконтактна вилка) використовується для зв'язку між підключеним зарядним кабелем та зарядною станцією. Таким чином, зарядний кабель може повідомити зарядній станції, скільки ампер вона може бути навантажена. Для перевірки обох функцій адаптер EVSE має відповідні симулятори.
| ЗАГАЛЬНІ ПОЛОЖЕННЯ | |
|---|---|
| ВІХОДИ | тільки для цілей тестування Вимірювальні сполуки L1, L2, L3, N, PE макс.250/430 В змінного струму, 10 А лабораторний штекер З'єднання Schuko: макс.250 В змінного струму, 10 А Захист з'єднання Schuko: запобіжник F 10 А / 250 В, 5 х 20 мм Вихідний сигнал СР: ± 12 V PWM |
| ФУНКЦІЇ/ОСОБЛИВОСТІ | PE тест (захисний провід) доступний, помилка PP симуляція (кодування зарядного кабелю) відкритий, 13 А, 20 А, 32 А, 63 А CP симуляція (лінія зв'язку) A, B, C, D, помилка Вхідна напруга: 1-фазна 250 В змінного струму / 3-фазна 430 В змінного струму, 50/60 Гц, макс. 10 А Роз'єм зарядного кабелю тип 1: режим заряджання змінним струмом 3, сумісний з IEC62196-1 Type-1 або SAE J1772 з автомобільним роз'ємом (Type 1, 5-контактний, 1-фазний) Роз'єм зарядного кабелю тип 2: режим заряджання змінним струмом 3, сумісний з IEC62196-2 Type-1 або SAE J1772 з автомобільним роз'ємом (Type 2, 7-контактний, 3-фазний) Категорія: CAT II 300 V Клас захисту IP54 |
| ГАРЯНА ВІРОВИДКА | Німеччина |
| ГАРАНТІЯ | 12 міс. |
| КОМПЛЕКТ ПОСТАВКИ | 1 х тестер PCE-EVSE 300; 1 x роз'єм для зарядного кабелю типу 1; 1 x роз'єм для зарядного кабелю типу 2; 1 х сумка-чохол; 1 х посібник користувача. |
| УМОВИ ЕКСПЛУАТАЦІЇ | |
| РОБОЧА ТЕМПЕРАТУРА | 0...+40°С вологість ‹85% |
| ТЕМПЕРАТУРА ЗБЕРІГАННЯ | -10...+50°С вологість ‹60% |
| РОЗМІРИ/ВАГА | |
| РОЗМІРІ ПРИЛАДУ (Д/Ш/В) | 277х109х63 мм |
| ВАГА | 1000 г |
