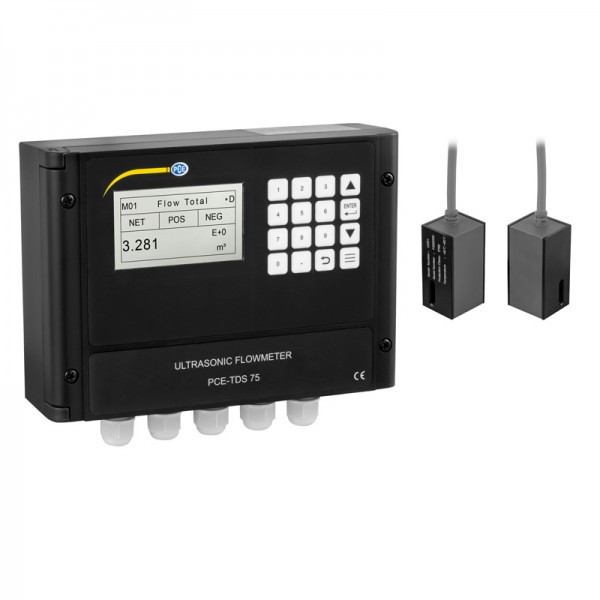

PCE-TDS 75 стаціонарний витратомір рідини

Ціну уточнюйте

  • В наявності
PCE-TDS 75 стаціонарний витратомір рідини
PCE-TDS 75 стаціонарний витратомір рідиниВ наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Ультразвуковий витратомір PCE-TDS 75 необхідний як частина контрольного вимірювання або для швидкого визначення витрати в трубопроводі. За допомогою цього витратоміра можна визначити витрати рідини в трубах. Датчики витратоміра можуть бути встановлені безпосередньо на вимірюваних трубах, не відкриваючи їх. Це означає, що витратомір можна встановлювати і під час роботи.

Іншою особливістю витратоміра є різні виходи. Таким чином, витратомір може перетворити витрати в аналоговий сигнал 4...20 мА. Будь-яке подальше виміряне значення може бути передано через імпульсний вихід (OCT) витратоміра. Також можливо отримувати виміряні значення безпосередньо через виходи Modbus RS232 і RS485. Це дозволяє інтегрувати витратомір безпосередньо в систему управління технологічним процесом.

Ультразвуковий витратомір працює відповідно до методу різниці часу проходження. Принцип вимірювання витратоміра досить простий: чим сильніше потік, тим менше часу необхідно сигналу на подолання дистанції, і чим слабкіший потік - тим більше часу. Витратомір використовує цей ефект для визначення швидкості потоку і витрати. В цьому випадку електроакустичні перетворювачі ( «ефект Піезо») посилають і отримують короткі ультразвукові імпульси через середу, що протікає в трубі.

Перетворювачі розташовуються в поздовжньому напрямку по обидва боки вимірювальної труби. Неруйнівні датчики поміщають на трубу і фіксуються за допомогою стяжки. Протягом короткого часу на дисплеї відображається швидкість потоку. Ультразвуковий витратомір може використовуватися для вимірювання на металевих трубах, пластикових трубах або гумових трубах діаметром 25...1200.

ДІАПАЗОН ВИМІРЮВАННЯ
ШВИДКІСТЬ ПОТОКУ 0,03...+5 м/с
ТОЧНІСТЬ
ШВИДКІСТЬ ПОТОКУ ± 1,0% від виміряного значення

повторюваність: ± 0,2%
ЗАГАЛЬНІ ПОЛОЖЕННЯ
ВІХОДИ Аналоговий вихід
0 ... 20 мА або 4 ... 20 мА

Імпульсний вихід
0 ... 9999 Hz OCT (межі частоти регулюються)

Реле
1 А при 125 V AC
2 A при 30 V DC
ДИСПЛЕЙ ЖК дисплей з підсвічуванням
256 x 128 Pix
ФУНКЦІЇ/ОСОБЛИВОСТІ різні виходи для підключення до процесу
для труб діаметром 25...1200 мм
інтерфейс RS232 / RS485
ЖИВЛЕННЯ 10...36 V DC
ГАРЯНА ВІРОВИДКА Німеччина
ГАРАНТІЯ 12 міс.
КОМПЛЕКТ ПОСТАВКИ 1 х витратомір PCE-TDS 75;
2 х датчики;
2 х стяжки для фіксації;
1 х набір кріплень на стіну;
1 х керівництво користувача.
УМОВИ ЕКСПЛУАТАЦІЇ
РОБОЧА ТЕМПЕРАТУРА -40...+60°C блок управління
-40...+80 °C сенсор

клас захисту
IP65 блок управління
IP68 сенсор
РОЗМІРИ/ВАГА
РОЗМІРІ ПРИЛАДУ (Д/Ш/В) 160x230x280 мм
ВАГА 3,2 кг
Інформація для замовлення
  • Ціна: Ціну уточнюйте
