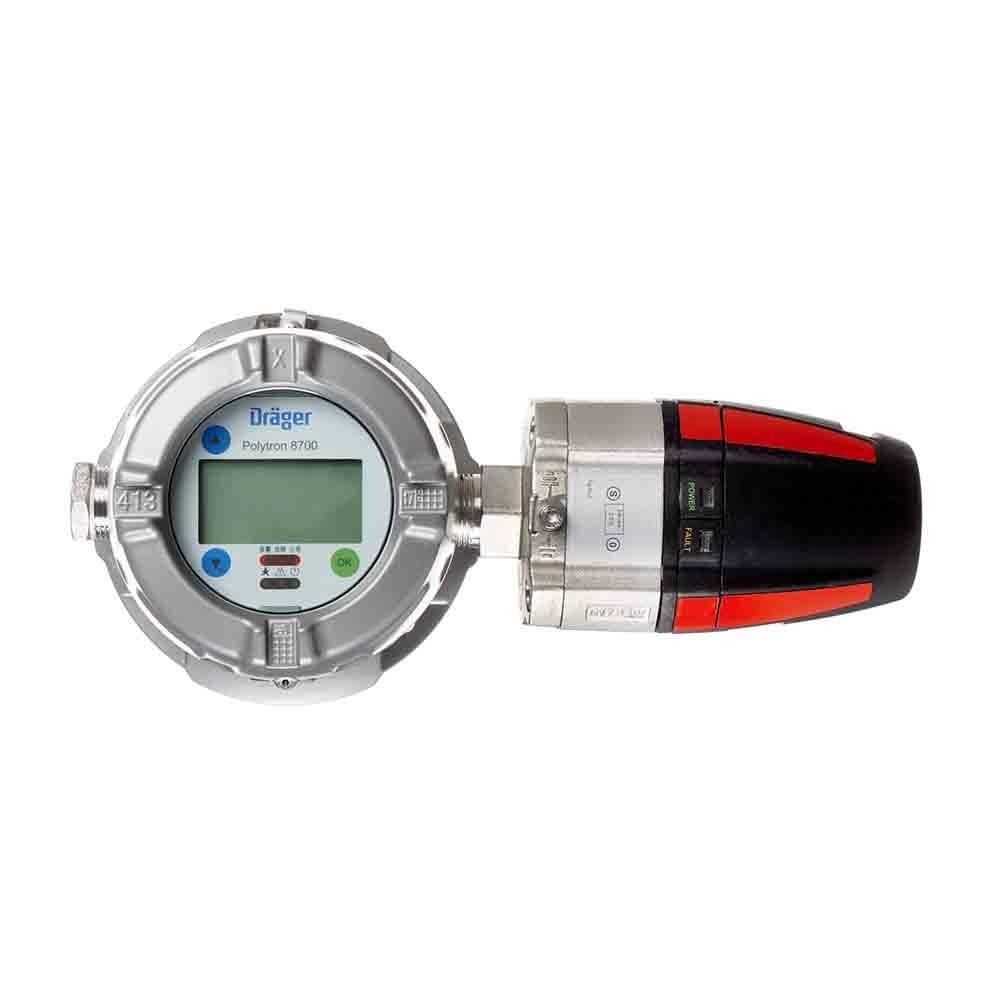

Dräger Polytron ^® 8700 IR — це вдосконалений вибухозахищений передавач для виявлення горючих газів із нижньою межею вибуховості (НВП). Він використовує високоефективний інфрачервоний датчик Dräger PIR 7000, який швидко виявляє більшість поширених вуглеводневих газів. Крім 3-провідного аналогового виходу від 4 до 20 мА з реле, він також пропонує HART® ^, Modbus і Fieldbus, що робить його сумісним з більшістю систем керування.

Ефективний, стабільний і міцний – Dräger PIR 7000



Dräger PIR 7000 ефективний, стабільний і міцний. Завдяки корпусу з нержавіючої сталі SS 316L і оптиці без дрейфу Dräger PIR 7000 створений для роботи в найсуворіших промислових умовах, наприклад, для морських установок. Унікальна 4-променева вимірювальна система з подвійною компенсацією робить датчик стійким до відкладень пилу або бруду на оптичних поверхнях, впливу навколишнього середовища або старіння та тривалого дрейфу. У поєднанні з Polytron 8700 він пропонує газову бібліотеку до 100 газів, що забезпечує високу гнучкість застосування. Кожен із перерахованих газів можна вибрати з меню та автоматично відкалібрувати зі стандартним калібрувальним газом, таким як метан або пропан. Немає необхідності звертатися до виробника при зміні програм.

Просте керування пристроєм за допомогою цифрового зв’язку



Dräger Polytron 8700 оснащено цифровими інтерфейсами, які дозволяють швидко та легко дистанційно перевіряти стан передавача. Інтеграція з існуючими системами управління активами, такими як PactWare, можлива через DTM. На додаток до загальної системи зв’язку HART ^® також доступні інтерфейси польової шини PROFIBUS PA, FOUNDATION Fieldbus H1 і Modbus RTU.

Той самий дизайн, той самий принцип роботи

Dräger Polytron 8700 належить до серії Polytron 8000. Усі трансмітери цієї серії мають однаковий дизайн та інтерфейс користувача. Це забезпечує рівномірну роботу з меншими вимогами до навчання та обслуговування. Великий графічний дисплей з підсвічуванням чітко та у зручному форматі відображає інформацію про стан. Виміряна концентрація газу, вибраний тип газу та одиниця вимірювання відображаються під час нормальної роботи. Кольорові світлодіоди (зелений, жовтий і червоний) надають додаткову інформацію про тривогу та стан. Polytron 8700 працює за допомогою магнітної палички над контактними поверхнями.

Три реле для управління зовнішнім обладнанням



За запитом Dräger Polytron 8700 також може постачатися з трьома інтегрованими реле. Це дозволяє використовувати його як незалежну систему виявлення газу з двома довільно регульованими сигналами тривоги концентрації та одним сигналом несправності. Таким чином, звуковими сигналами, світловими сигналами або подібними пристроями можна керувати локально без додаткового кабелю між передавачем і центральним контролером.

Безпечний, міцний корпус для будь-якого застосування



Polytron 8700 має клас I, Div. Корпус із вибухозахищеним класом 1, виготовлений з алюмінію або нержавіючої сталі, що робить його придатним для широкого діапазону умов навколишнього середовища. Версія типу захисту «e» включає зручну док-станцію, яка дозволяє встановлювати у небезпечній атмосфері без прохідного трубопроводу (якщо схвалено), і це також полегшує попереднє складання.

Зробіть неможливе можливим за допомогою дистанційного датчика



Корпус підключення дистанційного датчика дозволяє встановити датчик окремо від передавача. Це дозволяє просто розмістити датчик ближче до газової хмари у важкодоступних місцях. Дисплей залишається видимим на рівні очей. Оскільки датчик підключається за допомогою іскробезпечного з’єднання, кабельні кабелі не потрібні. Підключення також дозволяє «гарячу» заміну датчика в небезпечній зоні.

Реєстратор даних



Polytron 8700 має реєстратор даних, який записує дані вимірювань і подій за минулі роки.



Технічні дані

Ключові факти

Тип Передавач Час реакції 4 секунди Кабельний ввід M20 або 3/4" NPT Дисплей ✓ Внутрішня безпека ✗ Вогнетривкі ✓ Підвищена безпека ✓ SIL ✓ SIL 2 (IEC 61508-1-3) 4-20 мА ✓ Автобус ✓ HART ^® ✓ Бездротовий ✗

Технічні дані

Джерело живлення 10-30 В постійного струму, 3-провідний Температура (робоча) -40°C - 77°C Вологість Від 0 до 100 % відносної вологості, без конденсації Тиск 700 - 1300 Розміри (В × Ш × Г) 0,28х0,15х0,13 м вага 5,7 кг Матеріал корпусу Алюміній або нержавіюча сталь SS 316L з епоксидним покриттям без міді Ступінь захисту (клас IP) IP65/66/67

Дозволи

ATEX ✓ IECEx ✓ УЛ ✓ CSA ✓ Маркування CE ✓ ГОСТ (EAC) ✓ Затвердження продуктивності ✓ Схвалення доставки ✓ FM ✗
