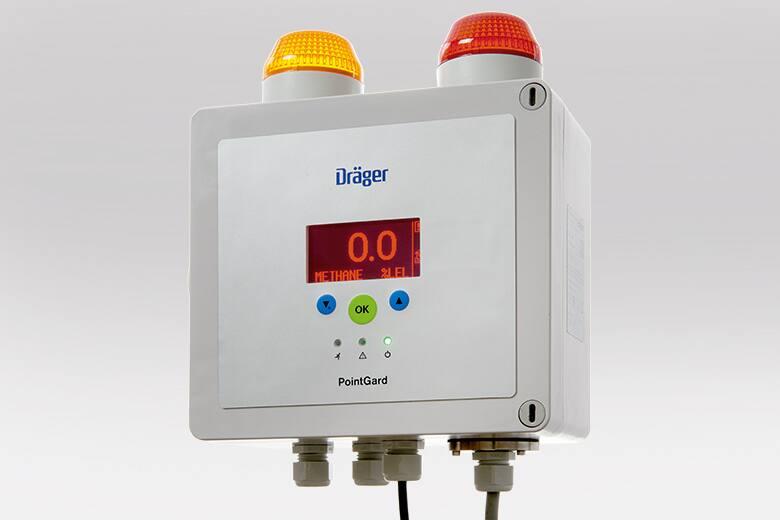

Dräger PointGard 2700 — це автономна система виявлення газу для постійного моніторингу легкозаймистих вуглеводневих газів і парів у навколишньому повітрі. Міцний, водостійкий корпус PointGard 2700 поставляється в комплекті з звуковим сигналом і стробоскопами, вбудованим блоком живлення та зовнішніми реле. Він сумісний з дистанційно встановленим інфрачервоним датчиком газу Dräger PIR 7000 типу 334 або типу 340.

Використовує високоефективний інфрачервоний датчик Dräger PIR 7000



​Завдяки корпусу з нержавіючої сталі 316L і оптиці, що не дрейфує, Dräger PIR 7000 розроблено для найсуворіших промислових умов, таких як офшорні установки. Унікальна 4-променева система стабілізації сигналу робить датчик стійким до пилу або відкладень бруду на оптичних поверхнях. Вплив навколишнього середовища та старіння значною мірою компенсується, забезпечуючи тривалу роботу без дрейфу. Інтегрована газова бібліотека з більш ніж 70 газами забезпечує високу гнучкість застосування. Кожен із перелічених тут газів можна вибрати з меню та автоматично відкалібрувати зі стандартним калібрувальним газом, таким як метан або пропан.

Водонепроникний інфрачервоний датчик з нержавіючої сталі



Завдяки інноваційному захисту від бризок і водонепроникному корпусу датчик PIR 7000 готовий до екстремальних умов, таких як зони з щоденним промиванням під високим тиском і екстремальними рівнями температури та вологості. Він доступний із вбудованою розподільною коробкою Ex e або розподільною коробкою з алюмінію чи нержавіючої сталі 316L.

Гнучкі комунікації



​PointGard може підключати додаткові зовнішні пристрої сигналізації через три вбудовані реле. Крім того, сигнал 4–20 мА з виходом HART ^®  дозволяє інтегрувати його у більшу систему виявлення газу.

Міцний і компактний корпус



Поліестеровий корпус PointGard, армований скловолокном, захищений від води та пилу з рейтингом 4X/IP66. Компактний розмір дозволяє легко встановлювати його в більшість програм. Вбудовані кабельні вводи спрощують установку.

Розширений дисплей з діагностикою



Великий графічний дисплей із підсвічуванням і підсвічуванням чітко відображає інформацію про стан у форматі, який легко сприймати. Виміряна концентрація газу, вибраний тип газу та одиниця вимірювання відображаються під час нормальної роботи. Кольорові світлодіоди (зелений, жовтий і червоний) надають додаткову інформацію про тривогу та стан. Розширена діагностика журналює події та показники газу, які можна відобразити та створити графік на дисплеї.

Контролюйте віддалені території на відстані до 30 метрів



​Датчик Dräger PIR 7000 призначений для встановлення в небезпечних зонах Зони 1 віддалено від PointGard 2700 за допомогою чотирижильного екранованого кабелю довжиною до 30 метрів. Кабель і датчик Dräger PIR 7000 необхідно замовляти окремо від PointGard 2700.

Технічні дані

Ключові факти

Тип Автономний Час реакції   Кабельний ввід М20 Дисплей ✓ Внутрішня безпека ✗ Вогнетривкі ✗ Підвищена безпека ✗ SIL ✗ 4-20 мА ✓ Автобус ✗ HART ^® ✓ Бездротовий ✗

Технічні дані

Джерело живлення 100-240 В змінного струму 50-60 Гц або 10-30 В постійного струму Температура (робоча) -20°C - 50°C Вологість Відносна вологість від 0 до 95%, без конденсації Тиск 700 – 1300 Розміри (В × Ш × Г) 0,26х0,28х0,12 м вага 3,8 кг Матеріал корпусу Поліестер, армований скловолокном (GFRP) Ступінь захисту (клас IP) IP66

Дозволи

ATEX ✗ IECEx ✗ УЛ ✗ CSA ✗ Маркування CE ✗ ГОСТ (EAC) ✗ Затвердження продуктивності ✗ Схвалення доставки ✗ FM ✗
