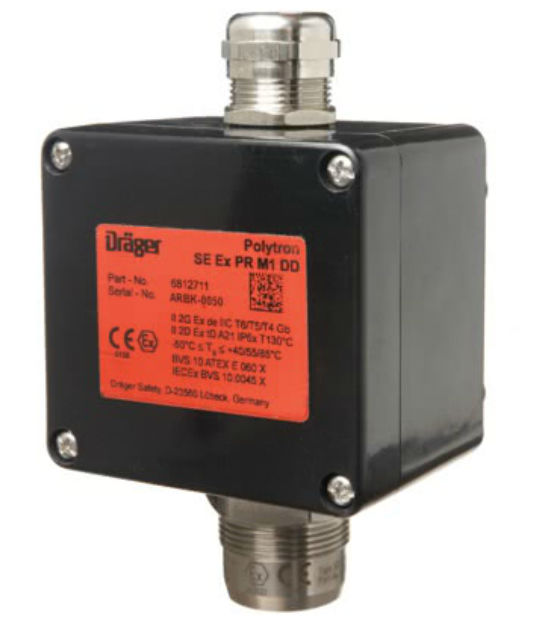

Сенсорні головки Dräger Polytron ® SE Ex ... DQ є детекторами газу для постійного моніторингу горючих газів і парів у навколишньому повітрі. Вимірювання ґрунтується на принципі тепла реакції, коли хімічна реакція відбувається в каталітичній кульці (також відомій як пеллістор) усередині датчика.
Принцип теплоти реакції
За принципом тепла реакції концентрацію горючих газів можна виявити задовго до того, як вони стануть здатними до займання, іншими словами: до того, як вони досягнуть нижньої межі вибуховості (НВВ). Чутливі головки призначені для використання в суворих промислових умовах і підключені до відповідного центрального контролера за допомогою 3-жильного кабелю. На основі різних типів датчиків Dräger пропонує три версії для різних застосувань: з одного боку для виявлення до 100 % LEL (де спеціальну HT-версію можна використовувати при температурах навколишнього середовища до 150 °C), з іншого боку для виявлення дуже низьких концентрацій в діапазоні 0 ... 10 % LEL (виявлення витоків).
Шість варіантів житла
Чутливі головки Dräger Polytron SE Ex PR ... DQ і SE Ex LC ... DD доступні в чотирьох варіантах кожен, які відрізняються своїми розподільними коробками, визначеними наступним кодом:
M1 - невеликий стандартний корпус
M2 - стандартний корпус середнього розміру
Окрім цих розподільних коробок із армованого скловолокном поліестеру (GRP) із типом захисту «e» (підвищена безпека), що містить датчик із метричною («M») різьбою, додатковий варіант із типом захисту «d» (вибухозахищений корпус) доступний у коді:
NPT1 - вогнестійкий металевий корпус
Цей варіант містить датчик із різьбленням NPT і призначений для використання в інсталяціях трубопроводів. Варіант M2 бажано використовувати для зовнішнього застосування, оскільки бічний кабельний ввід можна замінити заглушкою, щоб кабель можна було вставити знизу.
Комплексний вибухозахист
Чутливі головки Polytron SE Ex ... DQ позначаються відповідно до Директиви 2014/34/EU як II 2G/II 2D і, таким чином, підходять для експлуатації в зонах з потенційно вибухонебезпечною атмосферою зони 1 і 2, а також зони 21 і 22. Таким же чином, для застосування в усьому світі схвалення IECEx дозволяє використовувати ці сенсорні головки у небезпечних зонах.
вимірювальний сигнал мВ
Вогнестійкий капсульований датчик газу виробляє мВ-сигнал, який пропорційний концентрації газу та може бути оцінений відповідним центральним контролером (наприклад, Dräger REGARD або Polytron SE Ex). Підключений до сенсорної головки через екранований 3-жильний кабель довжиною кілька сотень метрів, центральний контролер призначений для активації тривог у разі виникнення небезпечних концентрацій газу.
Пелісторні датчики типу DQ
Оскільки вони працюють як точно вимірювальні температурно-залежні резистори, вимірювальні кульки, розміщені в датчику, називаються пелісторами (від англ. pellet і resistor). Пелістор — це невелика кулька, виготовлена з дуже пористого керамічного матеріалу, який просочений спеціальним каталізатором і містить невелику платинову нитку. За допомогою електричного струму прибл. 255 мА, з одного боку, платинова нитка нагріває керамічну кульку приблизно до 450 °C, з іншого боку, цей платиновий дріт виконує роль вимірювального резистора в залежності від температури кульки. Коли молекули горючого газу проникають у каталітичну кульку, вони вступають у реакцію з активованим киснем повітря, який адсорбується пористою керамікою, і виділяють тепло реакції, викликаючи підвищення температури пелістора. Результуюче збільшення опору на кілька міліОм пропорційне концентрації газу.
Компенсація екологічних умов
За допомогою другого, повністю однорідного пеллістора, який спеціально герметизований, будь-який параметр, що впливає на точне вимірювання, оптимально компенсується. Особливо це стосується вологості та температури навколишнього середовища. Під час виробництва ці пелістори підбираються щодо оптимальних компенсаційних характеристик. Оскільки обидва ці пелістори є каталітичними, датчик називається типом DQ (подвійний детектор), причому на кінцевий довгостроковий стабільний сигнал датчика майже не впливають зміни температури навколишнього середовища.
Стійкість до отрут
Пелістори, які виготовляються десятиліттями, належать до типу PR, що означає стійкість до отрут. Завдяки своїй спеціальній конструкції ці датчики мають довший термін служби порівняно зі звичайними датчиками, коли вони піддаються впливу промислових атмосфер, що містять отрути каталізатора, такі як сполуки сірки, фосфору, свинцю або кремнію.
Дуже короткий час відповіді
Для досягнення короткого часу відгуку газовий вхід датчика DQ не є звичайним агломерованим диском, а тонким диском із дротяної сітки, щоб газ, який потрібно виявити, міг дуже швидко потрапити в пелістор шляхом дифузії.
Функція вимірювання для захисту від вибуху
У поєднанні з деякими блоками центрального контролера Dräger сенсорні головки Dräger Polytron SE Ex PR ... DQ і HT M DQ схвалені для використання в профілактичних програмах захисту від вибуху згідно. відповідно до EN 1127-1. Це перевага для клієнта, оскільки у випадку концентрації небезпечного газу система виявлення газу, затверджена на ефективність, автоматично вмикає контрзаходи, щоб вибухонебезпечні концентрації не могли утворюватися, і, таким чином, зменшилася площа небезпечних зон. Завдяки цьому електричні установки можуть бути спрощені, а в деяких випадках навіть не потрібні додаткові заходи проти вибуху. Це пов’язано з тим, що потенційно вибухонебезпечні атмосфери виникають рідко або взагалі не виникають при наявності такої системи виявлення газу.
Технічні дані
Ключові факти
Тип Сенсорна головка Час реакції Кабельний ввід М20 х 1,5 Дисплей ✗ Внутрішня безпека ✗ Вогнетривкі ✓ Підвищена безпека ✓ SIL ✓ (SIL 1) 4-20 мА ✗ Автобус ✗ HART ® ✗ Бездротовий ✗Технічні дані
Джерело живлення Температура (робоча) -50°C - 85°C Вологість від 5 до 95 % відносної вологості, без конденсації Тиск (гПа) 800 – 1100 Розміри (В × Ш × Г) 0,14х0,11х0,06 м вага 0,6 кг Матеріал корпусу Поліестер, армований скловолокном (GFRP) або алюміній Ступінь захисту (клас IP) IP66Дозволи
ATEX ✓ IECEx ✓ УЛ ✗ CSA ✗ Маркування CE ✓ ГОСТ (EAC) ✗ Затвердження продуктивності ✓ Схвалення доставки ✓ FM ✗Основні | |
---|---|
