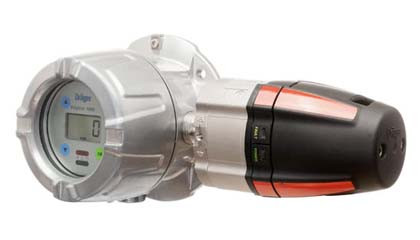

Dräger Polytron ^® 5700 IR є економічно ефективним вибухозахищеним передавачем для виявлення легкозаймистих газів із нижньою межею вибуховості (НПВ). Він використовує високоефективний інфрачервоний датчик Dräger PIR 7000, який швидко виявляє більшість поширених вуглеводневих газів. 3-провідний аналоговий вихід від 4 до 20 мА з реле робить його сумісним з більшістю систем керування.

Ефективний, стабільний і міцний – Dräger PIR 7000

Завдяки корпусу з нержавіючої сталі SS 316L і оптиці без дрейфу Dräger PIR 7000 створений для роботи в найсуворіших промислових умовах, наприклад, для морських установок. Унікальна 4-променева вимірювальна система з подвійною компенсацією робить датчик стійким до відкладень пилу або бруду на оптичних поверхнях, впливу навколишнього середовища або старіння та тривалого дрейфу. У поєднанні з Polytron 5700 він пропонує газову бібліотеку до 100 газів, що забезпечує високу гнучкість застосування. Кожен із перерахованих газів можна вибрати з меню та автоматично відкалібрувати зі стандартним калібрувальним газом, таким як метан або пропан. Немає необхідності звертатися до виробника при зміні програм.

Той самий дизайн, однакові принципи роботи

Polytron 5700 належить до серії Dräger Polytron 5000. Усі трансмітери цієї серії мають однаковий дизайн та інтерфейс користувача. Це забезпечує рівномірну роботу з меншими вимогами до навчання та обслуговування. Дисплей із підсвічуванням чітко відображає інформацію про стан із швидким доступом до функцій за допомогою ненав’язливої ​​магнітної палички. Концентрація газу та одиниці вимірювання відображаються під час нормальної роботи. Кольорові світлодіоди (зелений, жовтий і червоний) надають додаткову інформацію про тривогу та стан.

Три реле для управління зовнішнім обладнанням

Dräger Polytron 5700 також може постачатися з трьома інтегрованими реле за запитом. Це дозволяє використовувати його як незалежну систему виявлення газу з двома регульованими сигналами тривоги концентрації та одним сигналом несправності. Таким чином, звуковими сигналами, світловими сигналами або подібними пристроями можна керувати локально без додаткового кабелю між передавачем і центральним контролером.

Безпечний, міцний корпус для будь-якого застосування

Polytron 5700 має клас I, Div. Корпус із вибухозахищеним класом 1, виготовлений з алюмінію або нержавіючої сталі, що робить його придатним для широкого діапазону умов навколишнього середовища. Версія типу захисту «e» включає зручну док-станцію, яка дозволяє встановлювати у небезпечній атмосфері без прохідного трубопроводу (якщо схвалено), і це також полегшує попереднє складання.

Зробіть неможливе можливим за допомогою дистанційного датчика

Доступний корпус дистанційного датчика дозволяє встановлювати датчик PIR на відстані до 30 метрів від передавача Polytron. Спеціальний аксесуар для калібрувальної проточної кювети дозволяє одній людині виконати повне калібрування віддаленого датчика від передавача.



Технічні дані

Ключові факти

Тип Передавач Час реакції 4 секунди Кабельний ввід M20 або 3/4" NPT Дисплей ✓ Внутрішня безпека ✗ Вогнетривкі ✓ Підвищена безпека ✓ SIL ✓ SIL 2 (IEC 61508-2) 4-20 мА ✓ Автобус ✓ HART ^® ✗ Бездротовий ✗

Технічні дані

Джерело живлення від 10 до 30 В постійного струму Температура (робоча) -40°C - 77°C Вологість Від 0 до 100 % відносної вологості, без конденсації Тиск 700 - 1300 Розміри (В × Ш × Г) 0,28х0,15х0,13 м вага 5,7 кг Матеріал корпусу Алюміній або нержавіюча сталь SS 316L з епоксидним покриттям без міді Ступінь захисту (клас IP) IP65/66/67

Дозволи

ATEX ✓ IECEx ✓ УЛ ✓ CSA ✓ Маркування CE ✓ ГОСТ (EAC) ✓ Затвердження продуктивності ✓ Схвалення доставки ✗ FM ✗
