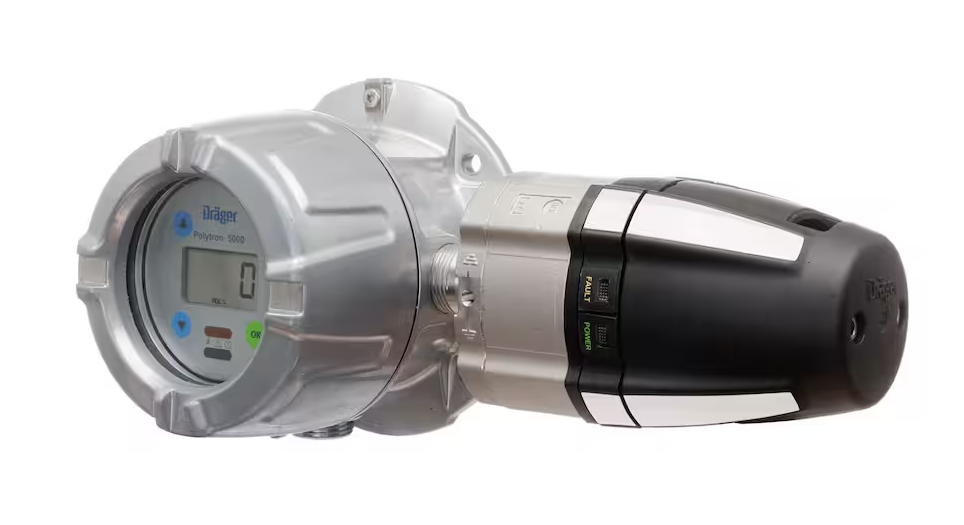

Dräger Polytron ^® 5720 IR – це економічно ефективний вибухозахищений передавач для виявлення вуглекислого газу в об’ємних відсотках або частках на мільйон. Він використовує високоефективний інфрачервоний датчик Dräger PIR 7200, який можна занурювати у воду без пошкоджень. 3-провідний аналоговий вихід 4-20 мА з реле робить його сумісним з більшістю систем керування.

Ефективний, стабільний і міцний – Dräger PIR 7200

Завдяки корпусу з нержавіючої сталі 316L і оптиці без дрейфу Dräger PIR 7200 створений для найсуворіших промислових і комерційних зовнішніх умов. Унікальна 4-променева система стабілізації сигналу робить сенсор стійким до потрапляння пилу або бруду на оптичні поверхні. Вплив навколишнього середовища та старіння компенсуються, забезпечуючи тривалу роботу без дрейфу. Діапазон вимірювання можна вільно регулювати між 0–2000 ppm та 0–30 % об’єму, що забезпечує широкий спектр застосувань.

Той самий дизайн, однакові принципи роботи

Polytron 5720 належить до серії Dräger Polytron 5000. Усі трансмітери цієї серії мають однаковий дизайн та інтерфейс користувача. Це забезпечує рівномірну роботу з меншими вимогами до навчання та обслуговування. РК-дисплей з підсвічуванням чітко відображає інформацію про стан із швидким доступом до функцій за допомогою ненав’язливої ​​магнітної палички. Концентрація газу та одиниці вимірювання відображаються під час нормальної роботи. Кольорові світлодіоди (зелений, жовтий і червоний) надають додаткову інформацію про тривогу та стан.

Три реле для управління зовнішнім обладнанням

Dräger Polytron 5720 також може поставлятися з трьома інтегрованими реле за запитом. Це дозволяє використовувати його як незалежну систему виявлення газу з двома регульованими сигналами тривоги концентрації та одним сигналом несправності. Таким чином, звуковими сигналами, світловими сигналами або подібними пристроями можна керувати локально без додаткового кабелю між передавачем і центральним контролером.

Безпечний, міцний корпус для будь-якого застосування

Polytron 5720 має клас I, Div. Вибухозахищений корпус 1 класу виготовлений з алюмінію або нержавіючої сталі, що робить його придатним для широкого діапазону умов навколишнього середовища. Версія типу захисту «e» включає зручну док-станцію, що дозволяє встановлювати у небезпечних атмосферах без трубопроводу (якщо схвалено), і це також полегшує попереднє складання.

Зробіть неможливе можливим за допомогою дистанційного датчика

Доступний корпус дистанційного датчика дозволяє встановлювати датчик PIR на відстані до 30 метрів від передавача Polytron. Спеціальний аксесуар Flow Cell дозволяє одній людині виконувати повне калібрування віддаленого датчика від передавача.

Технічні дані

Ключові факти

Тип Передавач Час реакції <= 8 секунд Кабельний ввід M20 або 3/4" NPT Дисплей ✓ Внутрішня безпека ✗ Вогнетривкі ✓ Підвищена безпека ✓ SIL ✓ SIL 2 (IEC 61508-2) 4-20 мА ✓ Автобус ✗ HART ^® ✗

Технічні дані

Джерело живлення 10-30 В постійного струму, 3-провідний Температура (робоча) -40°C - 77°C Вологість Відносна вологість від 0 до 100%, без конденсації Тиск (гПа) 700 – 1300 Розміри (В × Ш × Г) 0,28х0,15х0,13 м вага 5,7 кг Матеріал корпусу Безмідний алюміній або нержавіюча сталь SS316 L з епоксидним покриттям Ступінь захисту (клас IP) IP65/66/67

Дозволи

ATEX ✓ IECEx ✓ УЛ ✓ CSA ✓ Маркування CE ✓ ГОСТ (EAC) ✓ Затвердження продуктивності ✗ Схвалення доставки ✗
