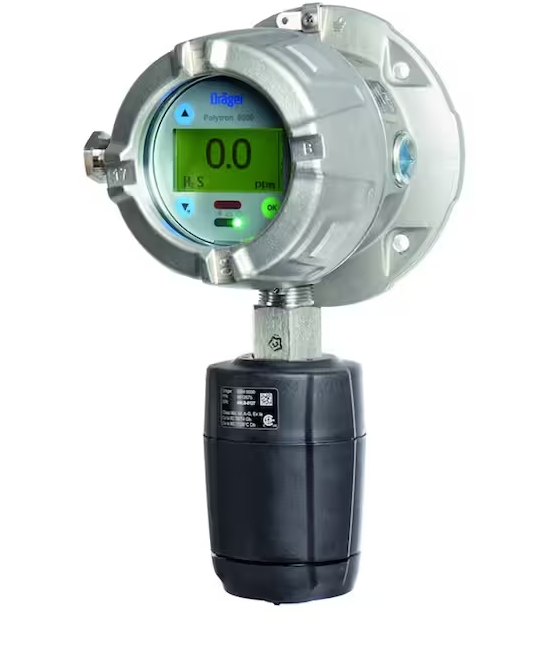

Polytron ^®  8100 EC — це найкращий вибухозахищений передавач Dräger для виявлення токсичних газів або кисню. У ньому використовується високоефективний електрохімічний датчик DrägerSensor plug and play для виявлення певного газу. Окрім 3-провідного аналогового виходу від 4 до 20 мА з реле, він також пропонує протоколи HART® ^, Modbus і Fieldbus, що робить його сумісним з більшістю систем керування.

Міцний, розумний і чутливий – DrägerSensor ^®

Завдяки унікальним електрохімічним датчикам DrägerSensors Polytron 8100 може виявляти понад 100 токсичних газів і кисню. Ці довговічні датчики забезпечують безперервне виявлення навіть у найсуворіших умовах. DrägerSensors пропонує найширший у галузі діапазон температури та вологості від -40 °C до +65 °C (від -40 °F до +150 °F). Вбудована пам'ять містить всю інформацію про калібрування та конфігурацію: тому датчик постачається попередньо відкаліброваним і готовий до негайної роботи. Функція інтелектуального самотестування датчика дозволяє здійснювати профілактичне обслуговування. Іскробезпечне з’єднання датчика усуває потребу в полум’ягаснику, забезпечуючи швидший час відгуку та вищу чутливість.

Просте керування пристроєм за допомогою цифрового зв’язку

Dräger Polytron 8100 оснащено цифровими інтерфейсами, які дозволяють швидко та легко дистанційно перевіряти стан передавача. Інтеграція з існуючими системами управління активами, такими як PACTware ^™  , можлива через DTM. На додаток до загальної системи зв’язку HART ^®  також доступні  інтерфейси польової шини з PROFIBUS ^®  PA, FOUNDATION fieldbus ^{™ H1 і Modbus RTU.}

Той самий дизайн, той самий принцип роботи

Dräger Polytron 8100 належить до серії Polytron 8000. Усі трансмітери цієї серії мають однаковий дизайн та інтерфейс користувача. Це забезпечує рівномірну роботу з меншими вимогами до навчання та обслуговування. Великий графічний дисплей з підсвічуванням чітко та у зручному форматі відображає інформацію про стан. Виміряна концентрація газу, вибраний тип газу та одиниця вимірювання відображаються під час нормальної роботи. Кольорові світлодіоди (зелений, жовтий і червоний) надають додаткову інформацію про тривогу та стан. Polytron 8100 працює за допомогою магнітної палички над контактними поверхнями.

Три реле для управління зовнішнім обладнанням



За запитом Dräger Polytron 8100 також може постачатися з трьома інтегрованими реле. Це дозволяє використовувати його як незалежну систему виявлення газу з двома довільно регульованими сигналами тривоги концентрації та одним сигналом несправності. Таким чином, звуковими сигналами, світловими сигналами або подібними пристроями можна керувати локально без додаткового кабелю між передавачем і центральним контролером.

Безпечний, міцний корпус для будь-якого застосування

Polytron 8100 має клас I, Div. Корпус із вибухозахищеним класом 1, виготовлений з алюмінію або нержавіючої сталі, що робить його придатним для широкого діапазону умов навколишнього середовища. Версія типу захисту «e» включає зручну док-станцію, яка дозволяє встановлювати у небезпечній атмосфері без прохідного трубопроводу (якщо схвалено), і це також полегшує попереднє складання.

Опція дистанційного датчика не потребує кабелепроводу



Корпус дистанційного датчика дозволяє встановити датчик окремо від передавача. Ця «зовнішня» установка полегшує використання, якщо датчик потрібно встановити у важкодоступному або невигідному місці.

Більше функцій через ключі



​За допомогою різних програмних ключів до Polytron 8100 можна додати додаткові функції. Модуль реєстрації даних є стандартним і постійно записує показники газу та події. Для додаткової функції самотестування датчика доступний тестовий ключ. Третій ключ доступний для розширеної діагностики датчиків. Ці ключі вказують на життєздатність датчика, даючи вам оцінку залишкового терміну служби датчика.



Технічні дані

Ключові факти

Тип Передавач Кабельний ввід M20 або 3/4" NPT Дисплей ✓ Внутрішня безпека ✗ Вогнетривкі ✓ Підвищена безпека ✓ SIL ✓ SIL 2 (IEC 61508-1-3) 4-20 мА ✓ Автобус ✓ HART ^® ✓ Бездротовий ✗

Технічні дані

Джерело живлення 10-30 В постійного струму, 3-провідний Температура (робоча) -40°C - 65°C Вологість Відносна вологість від 0 до 100%, без конденсації Тиск (гПа) 700 – 1300 Розміри (В × Ш × Г) 0,28х0,15х0,13 м вага 5 кг Матеріал корпусу Безмідний алюміній або нержавіюча сталь SS316 L з епоксидним покриттям Ступінь захисту (клас IP) IP65/66/67

Дозволи

ATEX ✓ IECEx ✓ УЛ ✓ CSA ✓ Маркування CE ✓ ГОСТ (EAC) ✓ Затвердження продуктивності ✓ (O2, H2S) Схвалення доставки (MED) ✓
