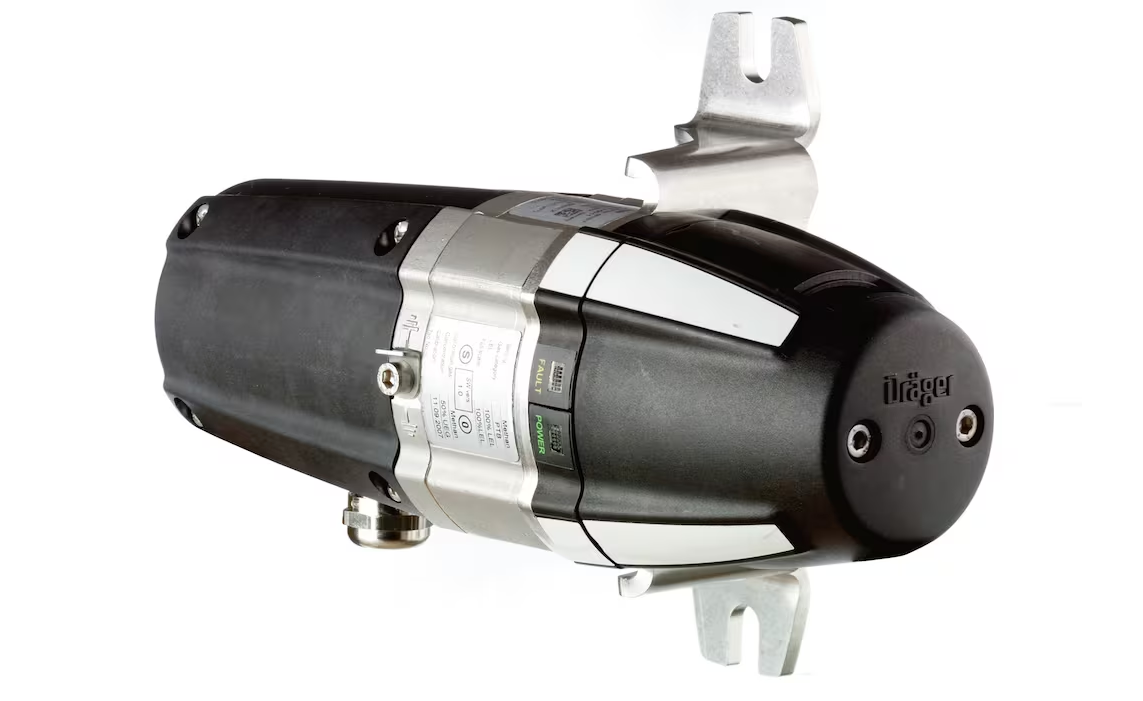

Dräger PIR 7200 — це вибухозахищений точковий інфрачервоний детектор газу для постійного моніторингу вуглекислого газу. Розроблений для промислового використання, передавач пропонує оптику без дрейфу. А завдяки міцній конструкції PIR 7200 може працювати навіть у суворих умовах.

Розширена стабільність сигналу

Майже через два десятиліття після запуску першого стаціонарного інфрачервоного детектора газу – після якого послідував великий успіх на ринку з більш ніж 100 000 проданих одиниць – Dräger представляє Dräger PIR 7200, який включає в себе останні революційні технології.
На основі запатентованих інновацій Dräger PIR 7200 поєднує в собі конструкцію максимального збору світла з 4-променевою системою стабілізації сигналу. Загальна оптична система не використовує розділення світлового променя, просто набір різних відбивачів. Ця оптична система з подвійною компенсацією дуже стійка до відомих впливів, таких як пил, туман або комахи, які часто зустрічаються у вимірювальній кюветі, або накопичення бруду на оптичних поверхнях. Завдяки конструкції, що не створює зображення, частковий блок променя не впливає на сигнал вимірювання.
Ця інноваційна оптична система гарантує, що Dräger PIR 7200 відповідає вимогам споживачів у промисловому застосуванні щодо «відсутності помилкових тривог», більших інтервалів обслуговування та вихідного сигналу без дрейфу.

Швидка відповідь

Не менш важливо бути проінформованим про потенційну небезпеку якомога раніше. Рання та надійна сигналізація про газ дозволяє вжити заходів безпеки на місці.
Щоб підтримувати це, Dräger PIR 7200 пропонує конфігурований режим відповіді, який дозволяє кінцевому користувачеві вибирати між «нормальною» або «високошвидкісною» відповіддю залежно від програми. Використовуючи опцію «високої швидкості» та поєднуючи її з найнижчим можливим порогом тривоги, Dräger PIR 7200 скорочує час реакції у разі тривоги. Витоки можна виявити на самій ранній стадії їх існування.

Кілька можливостей конфігурації

Dräger PIR 7200 постачається з оптимальними налаштуваннями за замовчуванням, але залишається повністю гнучким, щоб задовольнити вимоги клієнтів у кожному окремому застосуванні. Будь то зменшені чи збільшені діапазони вимірювань або настроювані спеціальні сигнали (несправність, попередження про блокування променя, технічне обслуговування) – ці функції Dräger PIR 7200 пропонують можливість налаштувати кожен пристрій точно відповідно до потреб і вподобань клієнта.

Максимальна надійність – сертифікат SIL 2

Роки досвіду у виробництві детекторів газу з використанням інфрачервоної технології призводять до постійного підвищення якості продукції. Тепер Dräger PIR 7200 вдосконалений, оскільки весь продукт розроблено відповідно до стандарту функціональної безпеки EN 61508. Це стосується як апаратного, так і програмного забезпечення пристроїв.
Крім того, чудові параметри, детально описані в сертифікаті SIL 2 (Safety Integrity Level), виданому німецьким TÜV, показують, що лише 2% від усього бюджету SIL 2 виділяється на польовий пристрій, що забезпечує гнучкість вибору систем керування та приводи.
Це нове розуміння надійності – не тільки виконання, але й значно перевищення вимог SIL 2.

Dräger PIR 7200 пропонує



• Лінеалізовані характеристики відгуку для вуглекислого газу
• Кілька можливостей конфігурації всіх спеціальних сигналів (відповідно до NAMUR NE 43)
• Точне та стабільне вимірювання
• Найшвидша відповідь менше 1 секунди
• Сигнал попередження про блокування променя у разі забруднення оптики для прогнозного обслуговування
• Великі інтервали технічного обслуговування
• Розширений діапазон температур до +77 °C / + 170 °F
• Оптика з подвійною компенсацією та без зображення (з 4-променевою технологією)
• Можливість багатоточкового зв’язку по одному кабелю за допомогою зв’язку HART®
• Звичайний вихід аналогового сигналу від 4 до 20 мА
• Герметичний корпус з нержавіючої сталі 316L
• Немає рухомих частин
• Стійкість до ударів і вібрації до 4 G
• Безперервне самотестування в контексті стандарту IEC/EN 61508
• Розроблено та виготовлено відповідно до вказівок SIL, SIL 2 сертифіковано TÜV
• Вибухонебезпечні сертифікати для застосування в усьому світі: ATEX, IECEx, UL, CSA
• Сертифікація Dust Ex для зон 21 і 22
• Типовий термін служби понад 15 років



Технічні дані

Ключові факти

Тип Передавач Час реакції < 1 секунди (швидка відповідь) Кабельний ввід M25 або 3/4" NPT Дисплей ✗ Внутрішня безпека ✗ Вогнетривкі ✓ Підвищена безпека ✓ SIL ✓ SIL 2 (IEC 61508-1-3) 4-20 мА ✓ Автобус ✗ HART ^® ✓

Технічні дані

Джерело живлення 13-30 В постійного струму, 3-провідний Температура (робоча) -40°C - 77°C Вологість від 0 до 100% відн Тиск (гПа) 700 - 1300 Розміри (В × Ш × Г) 0,09х0,16х0,09 м вага 2,2 кг Матеріал корпусу Нержавіюча сталь SS316 L Ступінь захисту (клас IP) IP66/67

Дозволи

ATEX ✓ IECEx ✓ УЛ ✓ CSA ✓ Маркування CE ✓ ГОСТ (EAC) ✗ Затвердження продуктивності ✗ Схвалення доставки ✗
