Універсальний шаблон зварника КШС-3
Ціну уточнюйте
- В наявності

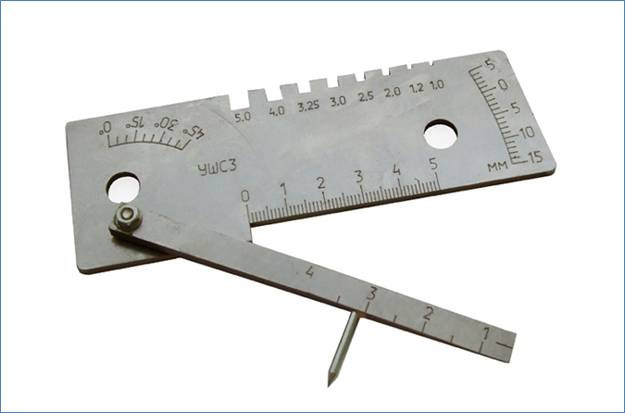

Універсальний шаблон зварника КШС-3 призначається для контролю вимірюваних параметрів труб і трубопроводів, контролю стану стикових з'єднань торців труб і трубопроводів, а також візуального контролю якості зварного шва під час проведення зварювальних робіт. КШС-3 застосовують також перед проведенням зварювальних робіт: для контролю зварювальних електродів і елементів оброблення під зварювальний шов.
Використовуючи КШС-3, можна проводити такі контрольні вимірювання:
- Контроль і вимірювання розмірів зварного шва (Малюнок 3), як-от висота та ширина шва, глибина підрізу, величина західань між валиками шва та ін.
- Вимірювання зміщення (скосу) зовнішніх крайок деталей
- Вимірювання проміжків у з'єднаннях
- Контроль кутів скосу оброблення
- Визначення діаметрів дроту та зварювальних електродів (використовуючи технологічні пази на верхній стороні інструмента).
Шаблон зварника «УШС-3» призначається для контролю кутів скошування крайок, елементів оброблення під зварний шов, електродів і елементів зварного шва.
Шаблон КШС-3 застосовується на підприємствах, що виробляють зварювальні роботи.
Номінальні значення діаметрів електродів, вимірюваних шаблоном — 1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0;5,0 мм.
Габаритні розміри: не більш ніж 130х45х26 мм.
Технічні характеристики КШС-3
|
Діапазон вимірювання, мм |
Ціна поділки, мм |
Похибка, мм |
|
- глибини дефектів (вм'ятин, забоїн), глибини оброблення шва до кореневого шару, перевищення крайок: 0-15; - висоти посилення шва: 0-5; - Розмір притуплення та ширини шва: 0-50; - величини проміжку між зварюваними деталями: 0,5-4; - кутів скошування крайок: 0°-45°. |
- шкал для контролю висоти посилення, глибини дефектів, величин притуплення та ширини шва: 1,0; - шкала для контролю величини проміжку між зварюваними деталями: 0,5; - шкала для контролю кутів скошування крайок: 5°. |
- у разі контролю висоти посилення, глибини дефектів, глибини оброблення шва, перевищення крайок: ±0,5; - у разі контролю величини проміжку між зварюваними деталями: ±0,25; - у разі контролю величин притуплення та ширини шва: ±0,25. |
- Ціна: Ціну уточнюйте
