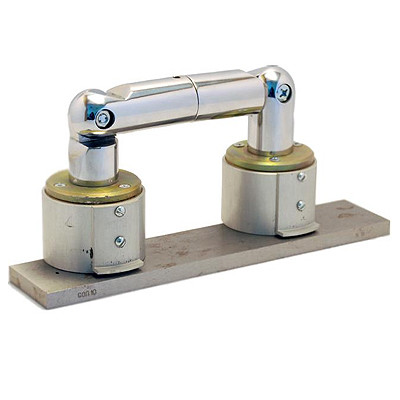

Дефектоскоп магнітопорошковий МД-4К
Дефектоскоп магнітопорошковий МД-4К, фото 2

Дефектоскоп магнітопорошковий МД-4К

Ціну уточнюйте

  • В наявності
Дефектоскоп магнітопорошковий МД-4К
Дефектоскоп магнітопорошковий МД-4КВ наявності
Ціну уточнюйте
+380676725783
  • +380442321387
  • +380567362223
+380676725783
  • +380442321387
  • +380567362223
  • День Години роботи Перерва
    Понеділок 09:00 — 19:00
    Вівторок 09:00 — 19:00
    Середа 09:00 — 19:00
    Четвер 09:00 — 19:00
    Пʼятниця 09:00 — 19:00
    Субота Вихідний
    Неділя Вихідний

    * Час вказаний для регіону: Украина, Київ

  • +380676725783
    +380442321387
    +380567362223
    Дмитрий Александрович
    УкраїнаКиївпр. Лобановского 119
    +380676725783
повернення товару протягом 14 днів за домовленістю

Тип обладнання: магнітний Дефектоскоп, постійний магніт, пристрій намагнічування

Виробник: Росія
Серія: МД-4

Модель: МД-4К, МД-4КМ

Опис: магнітний прилад для пошуку тріщин на поверхні металу

Гарантія на дефектоскоп магнітопорошковий МД 4К: 1 рік.

Призначення приладу:

Дефектоскоп МД-4К (МД-4П) призначений для виявлення поверхневих дефектів типу порушення суцільності металу магнитопорошковым методом на локальних ділянках великогабаритних деталей шляхом створення прикладеного постійного магнітного поля. Як намагничивающих елементів використані постійні магніти, тому дефектоскоп не вимагає електроживлення, що дозволяє використовувати у вибухо– і пожежонебезпечних середовищах, на будівельних майданчиках, дільницях складання і зварювання в польових умовах.

Принцип дії дефектоскопа МД-4К (намагнічує пристрою МД-4К) заснований на створенні поля розсіювання над дефектами контрольованої деталі з подальшим виявленням їх магнітної суспензією. Найбільша щільність магнітних силових ліній поля розсіювання спостерігається безпосередньо над тріщиною (або над іншою несплошностью) і зменшується з віддаленням від неї.

Для виявлення неоднорідності на поверхню деталі наносять магнітний порошок, зважений в повітрі (сухим способом) або рідини (мокрим способом). На частинку в полі розсіювання будуть діяти сили магнітного поля, спрямована в область найбільшої щільності магнітних силових ліній, тобто до місця розташування тріщини; тяжкості; виштовхуючого дії рідини; тертя; сили електростатичного та магнітного взаємодії, що виникають між частинками. У магнітному полі частинки намагнічуються і з'єднуються в ланцюжки. Под действием результирующей силы частицы притягиваются к трещине и накапливаются над ней, образуя скопление порошка. Ширина полоски (валика) из осевшего порошка значительно больше ширины раскрытия трещины. По этому осаждению – индикаторному рисунку определяют наличие дефектов. При осмотре детали обнаруживают и анализируют осаждение магнитного рисунка (магнитного индикаторного рисунка) с целью определения характера дефекта и принятия решения о пригодности детали к дальнейшей эксплуатации.

Розшифровку індикаторних малюнків при контролі виконують у відповідності з загальними відомчими методиками з магнітопорошковому контролю та ГОСТ 21105-87.

Чутливість магнітопорошкового методу істотно залежить від якості магнітної суспензії, для оцінки якої застосовують прилади, контрольні зразки з штучними дефектами, деталі з експлуатаційними або виробничими дефектами. До складу комплекту до дефектоскоп входить тест – зразок ТО-1, призначений для визначення якості магнітного індикатора (магнітної суспензії або сухого магнітного порошку) при магнитопорошковом контролі локальних ділянок великогабаритних деталей і деталей складної форми (принцип роботи зразка заснований на виявленні на ньому серії штучних дефектів магнітної суспензією).

Також в комплект входить зразок з штучними дефектами і дефектограмма до нього (принцип заснований на порівнянні індикаторного малюнка (осадження порошку) на зразку з малюнком на дефектограмме).

Дефектоскоп МД-4К містить два намагничивающих блоку, які при контролі можуть з'єднуватися шарнірним ярмом або гнучкою тросової перемичкою (дефектоскопи із тросовою перемичкою рекомендується застосовувати для контролю тонкостінних виробів з товщиною до 10 мм). В комплект дефектоскопа входять пристосування для нанесення суспензії та огляду, розміщені в ящику-контейнері.

Основні технічні характеристики магнітопорошкового дефектоскопа МД-4К (намагнічує пристрою МД-4К):

Тип дефектоскопа МД-4К

переносний

Блоки намагничивающие комплектуются прямоугольными (МД-4П) или круглыми (МД-4К) постоянными магнитами



Средний размер контролируемого при дефектации участка на поверхности детали с:



прямоугольными магнитами

100 мм

круглыми магнитами

120 мм

Максимальная напряженность поля у полюсов блоков намагничивания МД-4П (МД-4К)

не менее 1100 А/см

Усилие отрыва блоков намагничивания от ферромагнитной поверхности составляет:



Магнитопорошковый дефектоскоп МД-4П

18-20 кгс

Магнитопорошковый дефектоскоп МД-4К

35-40 кгс

Масса дефектоскопа в комплекте

не более 7 кг

В комплект поставки магнитопорошкового дефектоскопа МД-4К входит:

  • блок намагничивающий 2 шт.
  • магнитопровод шарнирный 1 шт.
  • ручка отрыва 1 шт.
  • держатель для размагничивания 1 шт.
  • лупа 1 шт.
  • отвертка 1 шт.
  • магнитная суспензия SUPRAMOR-4 1 шт.
  • инструкция по эксплуатации 1 шт.
  • упаковочный чемодан 1 шт.

*Технические характеристики и комплект поставки устройства могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по магнитным дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляємо прилади для проведення магнітопорошкового контролю (дефектоскопії) по всій Росії транспортними компаніями та кур'єрськими службами!
