Магнітопорошковий дефектоскоп Magnaflux P920

Магнітопорошковий дефектоскоп Magnaflux P920

Призначення магнітопорошкового дефектоскопа P920:

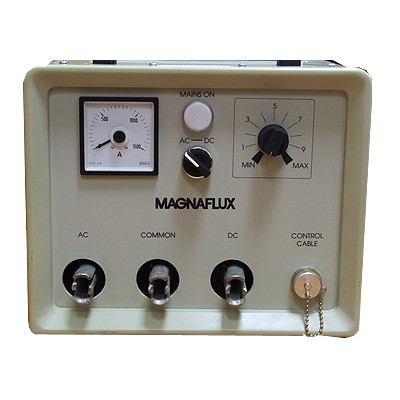

Переносний магнітопорошковий дефектоскоп Magnaflux P920 ― ефективний та економний пристрій із регулюванням намагнічувального струму до 1500 А. Дефектоскоп Р920 призначений для виявлення як поверхневих, так і підповерхневих дефектів під час контролю широкого ряду виробів, виготовлених із феромагнітних матеріалів. Р920 складається з алюмінієвого каркаса, складової кінцевої панелі та верхньої кришки з ручками для перенесення. Система керування змонтована на передній панелі, а на задній панелі розташований вхідний роз'єм для джерела електроживлення та запобіжник. На передній панелі розташовані сигнальна лампа «Power On», аналоговий амперметр із перемикачем АС/DC (з змінного на постійний струм), три кінцевих вихідних роз'єми: загальний, роз'єм АС і роз'єм HWDC.

Магнітопорошковий дефектоскоп Magnaflux P920 має такі чудові особливості:

• Плавна зміна сили струму на виході
• Зручні роз'єми для швидкого з'єднання кабелів
• Вибір різних типів кабелів
• Можливість розмагнічування деталі
• Вихідний змінний і постійний струм (AC/HWDC)

Магнітопорошковий дефектоскоп Magnaflux P920 відповідає таким стандартам: BS EN 60204-1: 1998; EN 50081-2; ГОСТ 21105-87

Експлуатація дефектоскопа  Р920

Експлуатація під час використання АС струму або струму HWDC здійснюється за допомогою під'єднання кабелів до відповідного кінцевого виведення та завдяки вибору відповідного рівня струму з амперметра.

Циркулярне намагнічування здійснюється під час використання наконечників або пружинних контактних затискачів для проходження струму безпосередньо через контрольовану деталь.

Поздовжнє намагнічування відбувається через намотування кабелю навколо висаджуваної частини для утворення 3-5 кільцевої обмотки, або завдяки використанню розрізної котушки MAGNAFLUX. Котушки можна використовувати для розмагнічування під час змінного струму та протягування деталі в напрямку від котушки або під час плавного зниження сили струму до нуля.

Подавання струму ініціюється або за допомогою перемикача, з'єднаного з наконечниками, або за допомогою кнопки на кабелі дистанційного керування.

Необхідні комплектуючі містять:

• Наконечники (електроконтакти) та кабелі;
• і/або кабельні котушки.

Інші комплектуючі:

• Пружинний  контактний затискач;
• Кабельні котушки ( діаметром 300 або 600 мм)  зі швидкорознімним з'єднанням.

Технічні характеристики магнітопорошкового дефектоскопа P920:

1. Візок для транспортування дефектоскопа та аксесуарів. Артикул No027Т002.
2. Кабель котушковий переріз 108 мм² з контактами "Eitherend", 7,5 метра.  Артикул No001С035.
3. Кабель котушковий переріз 108 мм² з контактами "Eitherend", 9 метрів.  Артикул No001С037.
4. Рознімна котушка діаметром 300 мм, кабель перерізом 108 мм² з роз'ємами "Eitherend" Артикул No008С039.
5. Рознімна котушка діаметром 630 мм, кабель перерізом 108 мм² з роз'ємами "Eitherend" Артикул No008С042.
6. Пістолетні електроконтакти з наконечниками з м'якої сталі та кабелем перетином 108 мм² з роз'ємами "Eitherend" у комплекті з пусковим пристроєм куркового типу на одному з електроконтактів.Артикул No001С090.
7. Система УФ освітлення ZB-100F. Артикул No032В023.
8. Відцентрова колба для визначення концентрації магнітної суспензії. Артикул No044С003.
9. Контрастні окуляри MAGNAFLUX. Артикул No017G001.
10. Індикатор магнітного поля відкалібрований. Артикул No008М002.
11. Індикатор магнітного поля некалібрований. Артикул No008M001.
12. Індикатор магнітного поля ASME. Артикул No008M003.
13. Магнітометр мікропроцесорний GM-04. Артикул NoАР002.
14. Пенетрометр по Бертольду. Артикул No008M006.
15. Косильно-якісні (Q.Q. I. ) індикатори. Стандартна модель KSC-230 (Арт. №519630), зменшена модель KSC 4-230 (Арт. 519631), модель KSCT-234 зі змінною глибиною (Арт. №519632)
16. Магнітні індикаторні смужки. Загального призначення, тип G (Арт. No008M004), для аерокосмічної техніки, тип А (Арт. №008M005)
17. Тест-кільце KETOS. Артикул No026Т005.
18. Універсальний зразок. Артикул No189838.
19. Випробувальний тест-об'єкт N1 (MTU No3). Артикул No134002002.
20. Контрольні зразки для МПК. за рівнем чутливості А (Арт. №РМ0010),Б (Арт. №РМ0020),В (Арт. №РМ0030)
21. Портативний пульверизатор POLYSPRAY. Артикул No004G004.
22. Портативний металевий пульверизатор Sure Shot. Артикул No195260.
23. Розпорошений флакон для сухих порошків. Артикул No008D003.
24. Серветки Scrubs для «сухої» очищення рук.
25. Серветки Scrubs NATURAL FORCE для знежирення поверхонь.
26. Книга "Принципи Магнітопоршкового контролю". Артикул No020B001.
