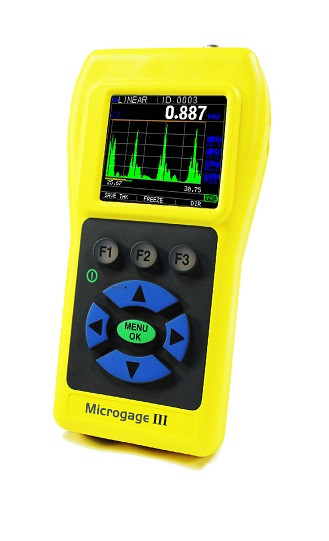

MICROGAGE III прецизійний ультразвуковий товщини

Нова серія портативних високоточних ультразвукових товщиномірів Microgage III з монохромним або кольоровим дисплеєм, а також із функцією А-скан.

Усі прилади серії мають можливість активації додаткових функцій за допомогою введення спеціального коду, що дає змогу самостійно модернізувати ваш прилад після купівлі без потреби повернення на завод виробника або в сервісний центр.

Різноманітні функції, які виконують товщиномірами серії MICROGAGE III, надають користувачеві можливість  успішно вирішувати безліч виробничих завдань.

Наприклад, функція роботи в режимі луно-ехо дає змогу вимірювати товщини матеріалів без потреби зняття лакофарбових або захисних покриттів.

Розроблені з урахуванням потреб користувача товщини серії MICROGAGE III використовують передову цифрову технологію, що забезпечує швидке отримання точних показань.

Товщинаєри серії представлені сімома модифікаціями, що містять базову модель (B), модель із пам'яттю даних (DL), моделі з функцією індикації А-скана (W), а також із монохромним або кольоровим (C) дисплеєм.

Відмітні риси:

Можливість оновлення всіх опцій вбудованого ПЗ за допомогою кодів активації без потреби повернення приладів на завод виробника або в сервісний центр.

Призначення

Вимірювання товщини виробів зі сталі, скловолокна, титану, гуми, композиційних матеріалів, контроль тонкостінних деталей, деталей в аерокосмічній промисловості.

Фізичні характеристики

Маса: 230 г.

Габаритні розміри: 50,0 (Ш) × 127,0 (В) × 31,8 (Г) мм.

Діапазон робочих температур: от -20° до +50°C.

Температура поверхні: від -20° до +537 °C (залежить від перетворювача).

Діапазон контрольованих товщин (по сталі): 0,10-508 мм залежить від матеріалу, температури та типу перетворювача.

Діапазон калібрування за швидкістю ультразвуку в матеріалі:
0,508-18,699 мм/мкс.

Живлення: лужні елементи живлення 1,5 В типу AA 2 шт.

Час безперервної роботи:
з монохромним дисплеєм упродовж 200 год (40 год з підсвіткою);

з кольоровим дисплеєм упродовж 40 год (15 год із підсвіткою).

Дисплей: графічний рідкокристалічний монохромний
128 × 64 пікселі.

графічний кольоровий на тонкоплинних транзисторів
220 × 170 пікселів.

Індикація: акустичний контакт ПЕП, мінімальна, максимальна товщина, індикація великими цифрами поточного показання за одночасної індикації мінімального значення,

швидкість ультразвуку, нуля ПЕП, калібрування, одиниці вимірювання, «заморожування» й «розморожування» екрана, процентна величина рівня розряду батареї, регулювання посилення, режим «ехо-ехо», символьна індикація.

Одиниці виміру:  міліметри/дюйми/мікросекунди.

Вибір мови інтерфейсу: англійська, німецька, французька, іспанська, чеська, фінська та ін.

Роздільна здатність: 0,001 мм або 0,01 мм, на вибір оператора.

Розпізнавання перетворювача: вибір зі списку в меню.

Встановлення нуля перетворювача: автоматична.

Збереження параметрів: можливість збереження до 30 користувацьких параметрів із параметрами контролю, як-от швидкість ультразвуку в матеріалі, коефіцієнт посилення, діапазон контрольованих товщин та ін.

Режими вимірювання

Клас 1: від зондувального імпульсу до першого відбиваного донного сигналу.

Клас 2: від ехосигналу межі розділу серед до першого донного відбиваного сигналу.

Клас 3: від двох донних ехосигналів (вимірювання через покриття).

Ширина смуги частот: 0,5-30 МГц (-3 дБ).

Генератор імпульсів: прямокутні імпульси з регулюванням напруги від 30 до 120 В.

А-скан: індикація в реальному часі.

Детектування сигналів: радіосигнал, повне детектування, позитивна напівхвиля, відносна напівхвиля.

Регулювання посилення: автоматична ручна, з кроком в 1 дБ  або триступеневе регулювання (низький, стандартний і високий рівень).

Тимчасове регулювання посилення (ВРЧ): задається через введення початкового посилення, завданням нахилу ВРЧ у дБ/мкс і введення кінцевого значення посилення.

B-скан: побудова перерізу контрольованого виробу вздовж напрямку сканування.

Швидкість вимірювань: 4 см/с або 20 см/с у прискореному режимі.

Сигналізація: порожева (мінімальна/максимальна товщина), вібросигналізація, звукова сигналізація, а також увімкненням підсвічування кнопкової панелі та динамічною зміною кольору форми сигналу.

Кнопкова панель із підсвіткою: трирівнева світлова сигналізація для зручності під час розбирання виробів: кнопка F1 = Червоний, кнопка F2 = Жовтий і кнопка F3 = Зелений.

Підсвічування дисплея: світлодіодна, режими Вмик/вимк або автоввімкнення.

Ергономика: прилад адаптований як правою, так і лівою рукою.

Вимкнення живлення: автоматичне за часом (залежний оператор інтервал 1-31 хвилина, якщо немає вимірювань або натискання кнопок, а також скасування вимкнення живлення).

Режими роботи

Диференціальний режим: індикація різниці між дійсною і номінальною товщиною заданої оператором.

Режим сканування: одночасна індикація мінімальних або максимальних значень товщини на швидкості 20 вимірювань/с.

Режим «заморозки»: фіксація індикації на екрані (для вимірювання об'єктів із високою температурою).

Режим фіксації: фіксація індикації на екрані останнього показання товщини у формі негативного зображення.

Корпус електронного блока: ударостійкий пластик, пиловолого захищений.

Стандартний комплект постачання: товщиномір, перетворювач із лінією затримки частотою 10 МГц  діаметр 6 мм, кабель для під'єднання перетворювача, посібник з експлуатації російською мовою,

контактна рідина (125 мл.), чохол, кейс для транспортування товщинимера та комплектуючих. Програма оброблення даних Data XLS і кабель для під'єднання до ПК постачається тільки в комплекті з  модифікаціями DL.

Гарантійний термін експлуатації: два роки.

Під час замовлення моделей із кольоровим дисплеєм треба додавати індекс «C» до найменування/номеру моделі, наприклад, Microgage III DLC.
