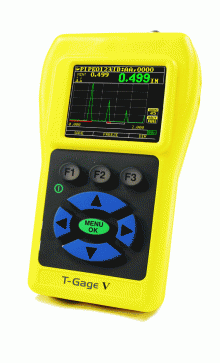

Ультразвукові товщиноміри серії T-Gage V

Ціну уточнюйте

  • В наявності
Ультразвукові товщиноміри серії T-Gage V
Ультразвукові товщиноміри серії T-Gage VВ наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Ультразвукові товщиноміри серії T-Gage V призначені для контролю залишкової товщини стінок виробів, що не руйнує контролю.

Серія представлення трьома моделями: T-Gage VB, T-Gage V і T-Gage VDL.

Кольоровий дисплей (C) або A/B-Scan (W) можуть бути доповнені T-Gage V і VDL, простим додаванням C і W до позначення моделі.

T-Gage VB

Базова модель ультразвукового товщини T-Gage з можливістю приєднання роздільно-скарбованих перетворювачів із частотами від 1 до 10 МГц.
Калібрування приладу відбувається за однією або двома точками або за швидкістю ультразвуку. Цей варіант є бюджетною моделлю, призначеною для виконання стабільних, точних вимірювань товщини виробів за однобічного доступу. Цей товщиномір має простий робочий інтерфейс, що випускається в корпусі з ударостійкого пластику й обладнаний гумовою кнопковою панеллю. Є можливість розширення функціональності цієї модифікації з увімкненням функції пам'яті вимірювань і налаштувань.

T-Gage V

Додатково:обладнаний функціями найбільш широко використовуваними в товщинометрії, включно з вимірюванням у режимі «ехо-ехо» (E-E). До зазначених функцій входять збільшення/зменшення посилення сигналів, вібраційна та світлова сигналізація, а завдяки  функції «охоронець ПЕП» оператор отримує повідомлення про потребу заміни зношеного перетворювача. Доступний також простий спосіб розширення функціональності приладу за допомогою кодів активації, що дають змогу увімкнути опцію A/B-скана та пам'ять даних.

T-Gage VDL

T-Gage VDL додатково має пам'ять на 50,000 зчитувань, функцію побудови B-скана за часом або за допомогою кодувальника положення.  Модель постачається з Data XLS і чохлом.

Інші модифікації приладу:

T-Gage V C: E-E, кольоровий дисплей

T-Gage V DLC: E-E, пам'ять даних, кольоровий дисплей

T-Gage V W: E-E, A-скан

T-Gage V DLW: E-E, пам'ять данихA/B-скан

T-Gage V CW: E-E, кольоровий дисплей і A-скан

T-Gage V DLCW: E-E,  кольоровий дисплей, пам'ять даних, A/B-скан

 Фізичні характеристики

Маса: 230 г

Габаритні розміри: 50,0 (Ш) × 127,0 (В) × 31,8 (Г) мм

Діапазон робочих температур: от -20° до +50°C

Температура поверхні: от -20° до +537°C (зависит от преобразователя)

Батарея: лужні елементи живлення 1,5 В типу AA 2 шт.

Час безперервної роботи:

з монохромним дисплеєм упродовж 200 год (40 год із постійною підсвіткою)

з кольоровим дисплеєм упродовж 40 год (15 год із постійною підсвіткою).

Дисплей:

графічний рідкокристалічний монохромний
128 × 64 пікселі

графічний кольоровий на тонкоплинних транзисторів
220 × 170 пікселів

Індикація: акустичний контакт ПЕП, мінімальна, максимальна величина, індикація великими цифрами поточного показання за одночасної індикації мінімального значення, швидкість ультразвуку, Нуль ПЕП, калібрування, одиниці вимірювання, «заморожування» і «розморожування» екрана, процентна величина рівня розряду батареї, регулювання посилення, режим «ехо-ехо», символьна індикація.

Роздільна здатність: 0,01 мм

Розпізнавання перетворювача: вибір зі списку в меню

Встановлення нуля перетворювача: автоматична

Ширина смуги частот: 0,5-20 МГц (-3 дБ)

Швидкість вимірювань: 4 см/с і 20 см/с у прискореному режимі

Регулювання посилення: Автоматичне регулювання посилення, ручне триступеневе регулювання (низький, стандартний і високий рівень) або плавне з кроком 1 дБ.

Одиниці виміру: міліметри/дюйми/мікросекунди.

Сигналізація: порожева (мінімальна/максимальна товщина), вібросигналізація, звукова сигналізація, а також увімкненням підсвічування кнопкової панелі та динамічною зміною кольору форми сигналу.

Кнопкова панель із підсвіткою: трирівнева світлова сигналізація для зручності під час розбирання виробів: кнопка F1 = Червоний, кнопка F2 = Жовтий і кнопка F3 = Зелений.

Ергономіка: перемикання з кнопкової панелі індикації на дисплеї для лівшів і правшів.

Підсвітка дисплея: світлодіодна, режими вмикання/вимикання або автоввімкнення.

Режими роботи

Диференціальний режим: індикація різниці між дійсною і номінальною товщиною заданої оператором.

Режим сканування: індикація мінімальних або максимальних значень товщини на швидкості 20 вимірювань/с

Режим «заморозки»: фіксація індикації на екрані.

Режим фіксації: фіксація індикації на екрані останнього показання товщини.

Вимкнення живлення: автоматичне за часом (залежний оператором інтервал, якщо немає вимірювань або натискання кнопок).

Корпус електронного блока: ударостійкий пластик, пиловолого захищений.

Стандартний комплект постачання товщиною T-Gage V B і товщиною T-Gage V: товщиномір, роздільно-суглобовий перетворювач 5 МГц діаметром 9,5 мм із вбудованим кабелем, посібник з експлуатації російською мовою, контактна рідина (125 мл.), чохол, кейс для транспортування товщиноміра та комплектуючих.

Стандартний комплект постачання товщиною T-Gage V DL: аналогічно до комплектації представленої вище. До комплекту додано програмне забезпечення обробки даних XL Data та кабель USB для під'єднання до ПК.

Характеристики

Опис

T-Gage VB

T-Gage V

T-Gage VDL

Діапазон вимірювання товщини

0,20-508 мм

+

+

+

Встановлення нуля перетворювача

Автоматична

+

+

+

Режим сканування

Індикація мінімальних або максимальних

значень товщини на швидкості 20 вимірювань/с.

+

+

+

Режим фіксації

Фіксація індикації на екрані останнього

показання товщини

+

+

+

Режим «заморозки»

Фіксація індикації на екрані.

+

+

+

Одиниці виміру

мм/дюйм/мкс.

+

+

+

Регулювання посилення

Автоматичне регулювання посилення, ручне

триступеневе регулювання

(низький, стандартний і високий рівень)

або плавна з кроком 1 дБ.

 ―

+

+

Диференціальний  (Порівнювальний) режим

Індикація різниці між істинною

і номінальною товщиною заданої оператором.

+

+

Сигналізація

Мінімальна/максимальна товщина,

сигналізація вібрацій, звуковим сигналом

і спалахом дисплея,

, а також увімкненням підсвічування кнопкової панелі.

+

+

Кнопкова панель із підсвіткою

F1 = Червоний, F2 = Жовтий і F3 = Зелений для

зручності під час розбирання виробів.

+

+

Автоматичний індикатор зносу ПЕП

Автоматично інформує оператора

про потребу заміни ПЕП.

+

Режим «ехо-ехо»

Використовується для вимірювання товщини

металу не з огляду на товщину ЛКП і захисні покриття.

+

+

B-скан за часом або з  кодування  положення

Побудові бічного перерізу контрольованого

вироби вздовж напрямку сканування.

+

Пам'ять даних

Пам'ять налаштувань і вимірювань обсягом

до 50 000 значений

+

Інформація для замовлення
