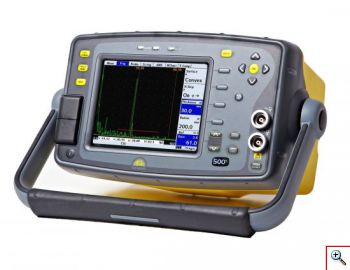

Ультразвуковий дефектоскоп SiteScan 500S

Ціну уточнюйте

  • В наявності
Ультразвуковий дефектоскоп SiteScan 500S
Ультразвуковий дефектоскоп SiteScan 500SВ наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Ультразвуковий дефектоскоп серії SiteScan 500S забезпечує реалізацію типових і спеціалізованих методик УЗ НК зварних швів, дає змогу виконувати ультразвукову товщинометрію та дефектоскопію широкого класу виробів, вести пошук місць корозії, тріщин, внутрішніх розшарувань та інших типів дефектів.

Найбільш типовими областями застосування ультразвукового дефектоскопаSiteScan 500S призначений для контролю зварних швів трубопроводів, котлів, металевих конструкцій під час виробничого та експлуатаційного контроле на підприємствах нафтопгазового комплексу, в енергетиці, транспорті, суднобудуванні, авіакосмічній галузі.

Ультразвуковий дефектоскоп

обладнаний кольоровим світловідбивним TFT дисплеєм, що дає змогу виконувати роботу за будь-якого рівня освітленості, навіть за прямого сонячного світла. Нова функція відтворення A-скан на всю ширину дисплея має високу швидкість спрацьовування й дає змогу чітко зображати сигнал, навіть якщо був зафіксований лише один цикл на частоті проходження 5000 Гц.

Дефектоскоп має міцний пластиковий корпус, що має захист від потрапляння вологи через IP67, новий інтерфейс користувача, нову клавіатуру та ручку для перенесення.

Основні особливості ультразвукового дефектоскопаSiteScan 500S:

·            Простота керування;

·            Автоматичне отримання координат і розмірів дефекту за допомогою функцій  АРД, AWS D1.1, API 5UE, прискорює процес протоколування результатів контролю;

·            Врахування кривини поверхні під час контролю похилим перетворювачем;

·            Програмовний генератор із функцією ActiveEdgeTM регулювання фронтів імпульсу;

·            Функція HELP дає підказки на екрані, що полегшує роботу з дефектоскопом;

·            Частота проходження імпульсів до 5000 Гц для високошвидкісного сканування.

Технічні характеристики ультразвукового дефектоскопа SiteScan 500S:

Діапазон контролю:

Мін. 0 - 5 мм, макс. 0 - 10,000 мм. Регулювання з кроком 10 мм або 1 мм

Швидкість:

Діапазон: 1000-9999 м/сек

Врахування затримки в перетворювачі:

Діапазон: 0-999999 мкс

Затримка розгортки:

0-10000 по сталі з кроком 0.05 мм

Посилення:

0-110дБ с шагом 0.5, 1, 2, 6, 10, 14, 20

Строби:

Два, повністю незалежні. Старт і ширина регулюються на всю ширину діапазону. Амплітуда: 0-100% з кроком 0.5%.
Звукова та світлодіодна сигналізація. Позитивна та негативна логіка спрацьовування. Функція 0.6 сек затримки спрацьовування страбу 2 у разі втрати донного сигналу (опція).

Режими вимірювань:

Глибина/Амплітуда сигналу/Ехо-Ехо (через покриття)/Строб1-Строб2/Нахильний/Попередження мінімальної товщини

Амплітуда імпульсу генератора:

Прямокутний імпульс 200 В, час наростання/спаду <10нс за 50 Ом

Ширина імпульсу генератора:

Фіксована 100 нс, регульована від 30 до 250 нс

Функція ActiveEdge

Для поліпшення роздільної здатності в підповерхньозносній зоні

Частота проходження імпульсів:

На вибір 5 — 1000 Гц із кроком 5 Гц

Смугові фільтри:

Вузкосмугові: 1/2,25/5/10 МГц

Широкосмуговий: 1,5 – 15 МГц (6 дБ)

Отсечка

50% лінійна

Дисплей дефектоскопа:

Кольоровий світловідбивний TFT з регульованою яскравістю
Розмір дисплея: 111,4 x 83,5 мм
Зона А-скан: 315 x 200 пікселів
Відтворення А-скан на весь екран або разом з параметрами
8 колірних схем для зображення А-скан і меню
Частота оновлення дисплея
60Hz (NTSC) или 50Hz (PAL)

Пам'ять

100 калібрувань, 800 А-розверток, 8000 значень товщини

Заморозка

Екрану, піків

CSC

Врахування кривини поверхні під час контролю похилим перетворювачем

АРК

Крива дистанційної амплітудної корекції

Split DAC (EN583-2)



АРУ

Автоматичне регулювання посилення за товщиниметрії

ВРЧ

Динамічний діапазон 40 дБ. Понад 30 дБ/мкс. Побудова за 10 точками

AWS

Розрахунок розміру дефекту згідно з AWS D 1.1.

АРД

Автоматичний розрахунок і побудова АРД-діаграми

Split AVG (EN583-2)



API

Розрахунок розмірів дефектів згідно з API 5UE

Роз'єми

USB, RS232, аналоговий, відео

Меню

русифіковане

Фізичні характеристики

Габарити: 255 х 145 х 145 мм

Вага: 2,5 кг із Li-іонною батареєю.

Час автономної роботи: 16 год, час заряджання: 3-4 години.

Температура:

- Робоча: -10°...+55°С

- Максимальна: -20°...+70°С

- Зберігання: -40°...+75 °C

Вологість:

За 35 °C 20-90%
