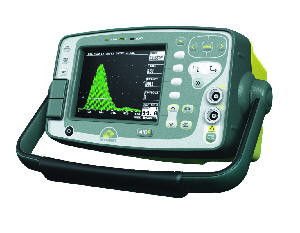

Дефектоскоп DryScan 410

Дефектоскоп DryScan 410 призначений для пошуку, визначення координат і оцінки розмірів різних порушень суцільності та однорідності матеріалу у виробах із металів і композитів. Дефектоскоп забезпечує реалізацію типових і спеціалізованих методик УЗ НК, дає змогу виконувати УЗ товщинометрію та дефектоскопію широкого класу виробів, вести пошук місць корозії, тріщин, внутрішніх розшарувань та інших типів дефектів.

Типовими областями застосування приладу є НК металевих і композитних конструкцій під час виробничого та експлуатаційного контроле на підприємствах нафтопгазового комплексу, в енергетиці, транспорті, суднобудуванні, авіакосмічній галузі.

Дефектоскоп DryScan 410 є незамінним інструментом для проведення контролю тіневим і дзеркально-теневим методами, маючи всі необхідні функції та технічні характеристики.

Нижче представлені приклади інтерпретації результатів контролю стільникових конструкцій, отриманих теневим методом:

Під час теневого контролю в увагу приймається не весь сигнал, а тільки його напівпериоди із 7 по 10 (DryScan 410 дає змогу витрабувати окремі напівперіоди сигналу)

Для тенневих методів ПЗК компанія Sonatest пропонує застосовувати два типи спеціалізованих перетворювачів із сухим акустичним контактом:

-          перетворювачі з гумовим протектором

-         роликові перетворювачі

Нижче представлені приклади застосування цих перетворювачів:

- контроль якості зварних з'єднань
- контроль стільникових конструкцій
- контроль розшарування в композитних матеріалах і виробах із гуми
- контроль відшарування захисного покриття

- контроль якості з'єднання пластикових виробів


Перетворювачі з гумовим протектором

 Перетворювачі роликові

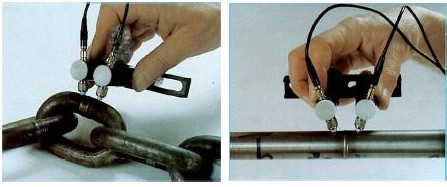

 Приклад контролю зварних з'єднань

Приклад контролю стільникових  конструкцій

Технічні характеристики

Діапазон вимірювання глибин залягання дефекту, мм
Мін. 0-1 мм, макс. 0-20 000 мм по сталі. Зміна заданими кроками або плавно (крок 1 мм)

Діапазон завдання швидкостей
ультразвуку
256 – 16 000 м/с, з плавним регулюванням.
Нуль ПЭП
0-999,999 мкс, з плавним регулюванням.

Діапазон затримки розгортання
Калібрована затримка від 0 до 20 000 мм із кроком 0,05 мм по сталі.

Діапазон посилення
0-110 дБ. Регулювання з кроком 0.1, 0.5, 1, 2, 6, 10, 14 і 20 дБ.
Кнопка регулювання посилення на передній панелі.

Режими роботи
поєднаний і роздільний

Генератор
100-450 В прямокутний імпульс. Тривалість імпульсу від пікового до 2 500 нс — час наростання/спаду <10 нс за
50 Ом: Регулювання тривалості фронту — 2% від номінальної ширини, мінімум 1 нс, максимум 40 нс.
Функція ActiveEdgeTM
Використовується для поліпшення форми імпульсу та підвищення роздільної здатності в навколоповерхньознотній зоні контролю.

Частота проходження зондувального імпульсу
На вибір у діапазоні 15-5 000 Гц із кроком 5 Гц.

Частота оновлення
60 Гц (режим NTSC); 50 Гц (режим PAL).

Детектування
Дво- або однонапівпериодне детектування за позитивною або негативною півхвилею, ВЧ-попередання (радіосигнал)
Номінальні значення частот смугових фільтрів
7 вузьких смуг з центрами 0,25 МГц, 0,5 МГц, 1 МГц,
2,25 МГц, 5 МГц, 10 МГц і 15 МГц. Широка смуга 2-22 МГц (-6 дБ) і 1-35 МГц (-20 дБ). Спеціальний режим контролю без контактної рідини дає змогу задавати частоту в діапазоні 150 кГц — 1,43 МГц із кроком 10 кГц.

Лінійність системи
Вертикальна = 1% повної висоти екрана. Точність підсилювача ±0,1 дБ. Горизонтальна ±0,4% ширини екрана.

Їд. вимірювання
мм, дюйм, мкс

Кольоровий TFT дисплей
Розмір екрана 111,4 х 83,5 мм або 320 x 240 точок.   Зона
A-скана: 255 x 200 точок (315 x 200 у режимі збільшення),
8 колірних схем і регульована яскравість.

Строби
Два, повністю незалежні, для реєстрації ехосигналів і товщиниметрії. Старт і ширина регулюються на всю ширину діапазону, амплітуда регулюється від 0 до 100% висоти екрана. Позитивна та негативна логіка роботи порог зі звуковою та світлодіодною сигналізацією.

Режими:
Режим 1
Сигнальний монітор
Режим 2
Вимірювання глибини й амплітуди сигналу (Строб1).
Режим 3
Режим T-Min показу мінімальної товщини, знайденої в процесі сканування.

Роздільна здатність
До 0,01 мм для вимірювання відстані або 1% від висоти екрана для вимірювань амплітуди. Зображення результату великими цифрами. Вимірювання за піком або фронтом імпульсу.

Пам'ять A-скан
можливість збереження, друку та передавання на комп'ютер 800 зображень за допомогою програми SDMS.

Пам'ять налаштувань
100 комплектів для настроювання параметрів приладу

АРК (DAC)
Крива дистанційної амплітудної корекції будується за 10 точками на екрані. Криві БАК відповідають стандартам EN 1714, JIS і ASME, відтворення порівняльних кривих АРК — 2, -6, -10, -12 і -14 дБ. Показ значення амплітуди в % АРК або в дБ.

Автонастроювання
Автоматичне настроювання за двома відлуннями.

Зображення для порівняння
Відтворення А-скана з пам'яті одночасно з активним А-сканом різними кольорами для порівняння.

Текстові коментарі
Збереження записів у клітинки пам'яті А-скан і робочих параметрів для подальшої ідентифікації даних.

«Заморожування» екрана
«Заморожування» поточного зображення А-скана.
«Заморожування» піків
«Заморожування» всіх піків ехосигналів.

Блокування клавіатури
Захищає від випадкової зміни робочих параметрів.
Кнопка виклику системи довідки
Вбудована довідкова система з експлуатації дефектоскопа.

Мовами інтерфейсу
Одночасно підтримує 6 мов на вибір оператора: російська, англійська, німецька, французька, іспанська, голландська.

Зміна форми сигналу
Надання плавного вигляду, аналогічного вигляду зображення на аналогових приладах.

Виходи
Двоспрямований послідовний інтерфейс для передавання параметрів, значень вимірювань товщини та зображень А-скан. Комбінований відеовихід, PAL і NTSC сумісний. Аналогові пропорційні виходи, програмовані для виведення амплітуди та часу приходу сигналу. Вихід синхронізації передавання.

Роз'єм USB на передній панелі
Для під'єднання принтера, клавіатури та комп'ютера.

Принтери
Сумісний із будь-якими принтерами з підтримкою PCL, включно з HP Deskjet і Epson.

Живлення
Літій-іонний акумулятор 14,4 В, 5,0 А·год, до 16 годин безперервної роботи за повного заряджання. Індикація розряду. Час заряджання 3-4 години.

Габаритні розміри електронного блока не більш ніж (ширина, глибина, висота), мм
256 х 145 х 145
Маса електронного блока з акумулятором не більш ніж кг
2,5
Температура експлуатації, °С
від -10 °C до 55 °C
Температура зберігання, °С
від -40 °C до 75 °C
Відносна вологість повітря (за температури 35 °C⁰С), %
от 20 до 90
Атмосферний тиск, мм рт.ст.
от 630 до 800

Стандартна комплектація
Прилад, акумулятор, зарядний пристрій із мережевим кабелем, нейлоновий чохол із ременем для перенесення, поясний ремінь із кишенею для перетворювачів.
