Дефектоскоп RapidScan 2

Ціну уточнюйте

  • В наявності
Дефектоскоп RapidScan 2
Дефектоскоп RapidScan 2В наявності
Ціну уточнюйте
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380 (67) 672-57-83
Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Дефектоскоп RapidScan 2 розроблений для застосувань, що вимагають наявності портативного облаштування, простого в експлуатації, і дає змогу генерувати зображення C-scan з високою роздільною здатністю. RapidScan 2 з найновитішим роликовим перетворювачем, що робить ультразвукову фазовану решітку з 128 елементів, виконує C-scan за час, що зазвичай асоціюється з імерсійними системами контролю.

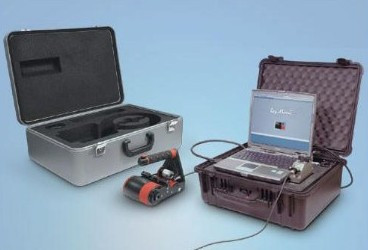

Дефектоскоп RapidScan 2 містить модуль, що містить потужний процесор і патентоване ультразвучкове обладнання, стандартний портативний комп'ютер, пристрій дистанційного керування й унікальний роликовий перетворювач. Роликові перетворювачі можуть бути сконструйовані відповідно до вимог Заказника, що відбивають розмір фазованої решітки, кількості елементів і частоту (1-15 МГц).

Для забезпечення широкої смуги та високої швидкості сканування в ультразвуковому дефектоскопі RapidScan 2 використовується лінійна ультразвукова фазована решітка. Електроніка задає переміщення ультразвукового пучка уздовж решітки з частотою проходження імпульсів до 100 кГц. Отже, забезпечується високошвидкісне лінійне сканування об'єкта контролю. Високошвидкісна посилка імпульсів спільно зі швидким збереженням даних контролю забезпечить виконання 200 лінійних сканів за секунду, даючи змогу швидко переміщати фастовану решітку (зі швидкістю до 200 мм/сек) поверхнею об'єкта контролю з за допомогою новітньої контрукції роликового перетворювача. Випробування, проведені на виробах для авіакосмічноїмислості, показали, що сканування облягання 1 м2 з високою роздільною здатністю (0.8 мм х 0.8 мм) може бути здійснена менш ніж за 2 хвилини.

Технічні характеристики та можливості ультразвукового дефектоскопа Rapidscan2:

Великі площі контролю
Повний запис A-scan
Відтворення C-scan
Портативність приладу для використання у виробництві й експлуатації
Різноманітність датчиків для дефектоскопії різних виробів
Маленький міцний пластиковий кейс
Windows операційна система
Ультразвукова електроніка й електроніка збору даних виробляються Sonatest NDE
Стандартний портативний комп'ютер
Гнучка схема роботи стробів
До семи стробів
Кожен строб може бути пов'язаний із попереднім стробом
Кожен строб може реєструвати до 14 піків ехосигналів
Кожен строб може вимірювати, використовуючи різну швидкість
Збереження даних
Зберігаються повні дані A-scan або тільки зображення C-scan
Усі робочі параметри зберігаються разом із результатами для повторюваності контролю
Сумісність із програмними пакетами керування скануванням
Характеристики фазованої решітки

Роликовий датчик:
до 128 елементів
32 активні канали
1 MГц – 15 MГц
Характеристики під час використання решітки з 64 елементів загальною шириною 50 мм:
Роздільна здатність сканування: 0.8 мм x 0.8 мм - 1.6 мм x 1.6 мм
Лінійна швидкість скана: 200 мм/сек — 800 мм/сек
Продуктивність скану: 0.5 м2/хв — 2 м2/хв
Система зображає одночасно в реальному часі A, B і C-scan
Режими відтворення декількох зображень, включно з можливістю одночасного показу до 4 C-scan
Можливості програмного забезпечення:
Захищений паролем багаторівневий доступ (оператор, налагородник, фахівець, адміністратор), що дає змогу конфігурувати функціональність системи
Імпорт/експорт параметрів контролю для спрощення процедури введення
Електронна нормалізація посилення на кожному каналі для компенсації зміни чутливості елементів решітки, зокрема й за наявності дефектних елементів
Підтримка різних мов інтерфейсу
Електроннітроби C-scan працюють на записування для підвищення швидкості сканування
Загальні застосування містять:
0° дефектоскопія (розшарування, бульбашки газу, пори, тріщини)
Виявлення корозії (товщинаометрія)
Контроль стільникових структур
Нерівномірність волокон/ проблема (напрямлення волокон, складки)
Перетворювач із фазованою решіткою поміщений у заповнений водою гумовий ролик;
Оптичний енкодер для визначення лінійного положення датчика;
Підпружинений механізм для конструювання тиску;
Кнопка для старту, закінчення та збереження результатів скану;
Робоча поверхня, що потребує наявності мінімальної кількості води для забезпечення акустичного контакту.

Інформація для замовлення
