Ампули рівня АЦПН, АЦК, АЦР, АК за ГОСТ 2386-73

ТОВ «УКРПРИЛАД» виготовляє ампули рівня АЦП, АЦК, АЦР та АК різних типів, виконань, розмірів і ціни поділки відповідно до вимог ГОСТ 2386-73 та технічного завдання замовника.

Ампули призначені для визначення горизонтального або вертикального положення приладів і обладнання, а також для вимірювання малих кутів нахилу. Можливе виготовлення серійних і спеціальних виконань за кресленням, зразком або заданими технічними параметрами.

Ампули застосовуються у геодезичних і маркшейдерських приладах, вимірювальній техніці, машинобудуванні, приладобудуванні, юстувальних пристроях, будівельних рівнях та іншому обладнанні, де необхідний контроль положення або малих кутових відхилень.

Типи ампул рівня

ГОСТ 2386-73 встановлює декілька основних типів ампул, які відрізняються конструкцією, точністю та призначенням.

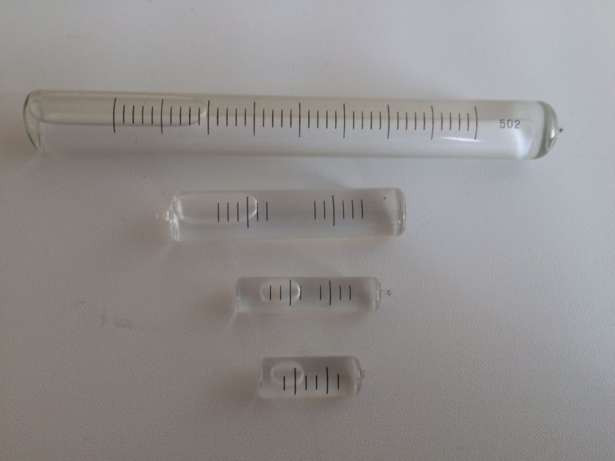

Циліндричні прості ампули АЦП

АЦП — один із найбільш універсальних типів ампул. Вони можуть використовуватися у вимірювальних, геодезичних, будівельних, юстувальних та інших приладах. Шкала наноситься у вигляді штрихів; стандартом також передбачені варіанти з перехрестям у центрі.

Окремо ГОСТ 2386-73 допускає виготовлення на замовлення ампул АЦПН з ціною поділки 15′ та 10′ і габаритними розмірами 7,5×33 мм для застосування у будівельних рівнях.

Круглі ампули АК

Кругла ампула дозволяє контролювати нахил одночасно у двох взаємно перпендикулярних напрямках. Робоча зона позначається системою кругових рисок. Такі ампули застосовуються там, де необхідно встановити основу, прилад або вузол відносно горизонтальної площини.

Компенсовані ампули АЦК

АЦК — циліндричні компенсовані ампули середньої та високої точності. Конструкцією передбачений компенсаційний елемент усередині ампули. Залежно від виконання використовується штрихова, несиметрична шкала або перехрестя.

Камерні ампули АЦР

АЦР — циліндричні ампули з регульованою довжиною бульбашки. Вони належать до ампул середньої точності та мають штрихову шкалу. Конструкція передбачає можливість регулювання довжини бульбашки.

Виконання ампул

Позначення ампули містить інформацію не тільки про її конструктивний тип, але й про виконання. ГОСТ 2386-73 передбачає нормальне та термостійке виконання.

Відповідно застосовуються позначення АКН, АЦПН, АЦКН, АЦРН для нормального виконання та АКТ, АЦПТ, АЦКТ, АЦРТ для термостійкого.

Для типів АЦП та АЦК стандартом також передбачені реверсивні виконання. Для АЦК передбачені варіанти з несиметричною шкалою. Конкретне виконання необхідно визначати при оформленні замовлення.

Основні параметри ампули рівня

Для правильного підбору недостатньо вказати тільки тип ампули. Основними параметрами є конструктивне виконання, номінальна ціна поділки, діаметр, довжина, вид шкали та необхідний температурний діапазон.

• тип ампули — АК, АЦП, АЦК або АЦР;
• виконання — нормальне, термостійке або спеціальне;
• ціна поділки — визначає кутову чутливість ампули;
• габаритні розміри — діаметр та довжина;
• шкала — відповідно до типу та виконання ампули;
• призначення — тип приладу або вузла, в якому встановлюється ампула.

Що означає ціна поділки

Ціна поділки характеризує кут нахилу, необхідний для переміщення бульбашки на одну поділку шкали. Тому цей параметр безпосередньо пов'язаний із чутливістю ампули та повинен підбиратися відповідно до призначення конкретного приладу.

Для заміни існуючої ампули бажано орієнтуватися не тільки на зовнішні розміри, але й на її повне позначення та номінальну ціну поділки.

Як замовити ампулу рівня

Для підбору або виготовлення ампули бажано надати максимально повну інформацію про необхідний виріб. Це особливо важливо при заміні ампул у старих вимірювальних, геодезичних, військових, оптичних та спеціальних приладах, де одного зовнішнього розміру може бути недостатньо.

1. Вкажіть тип або повне маркування ампули, якщо воно відоме.
2. Вкажіть необхідну ціну поділки.
3. Вкажіть діаметр та довжину ампули.
4. Вкажіть тип приладу або обладнання, в якому вона використовується.
5. За можливості надайте креслення, фотографію або зразок ампули.
6. Вкажіть необхідну кількість.

Застосування

Ампульні рівні використовуються як чутливі елементи у приладах і механізмах, де необхідно контролювати положення відносно горизонталі або вертикалі чи визначати невеликі кутові відхилення.

Залежно від типу та характеристик ампули можуть застосовуватися у геодезичних і маркшейдерських приладах, вимірювальному обладнанні, оптико-механічних системах, юстувальних пристроях, машинобудуванні, лабораторній техніці, будівельних рівнях та спеціальних приладах.

ГОСТ 2386-73

ГОСТ 2386-73 «Ампули рівнів. Технічні умови» встановлює типи ампул, основні параметри та розміри, технічні вимоги, правила приймання, методи контролю та інші вимоги до ампул рівня.

Стандарт поширюється на ампули, призначені для встановлення приладів і обладнання у горизонтальне або вертикальне положення та для вимірювання малих кутів нахилу. Стандарт не поширюється на фокусні сферичні ампули.

Часті запитання

Чи виготовляєте ви ампули рівня на замовлення?

Так, можливість виготовлення ампул за необхідними параметрами розглядається за технічним завданням замовника. Для оцінки бажано надати тип, ціну поділки, розміри, кількість, креслення або зразок.

Чи можна підібрати ампулу для заміни старої?

Так. Для точного підбору бажано надати маркування старої ампули, її розміри, ціну поділки, модель приладу, фотографію або креслення. За наявності зразка підбір істотно спрощується.

Що означає АЦПН?

АЦП — циліндрична проста ампула, а літера «Н» позначає нормальне температурне виконання. Таким чином, АЦПН — циліндрична проста ампула нормального виконання.

Що означає АКН?

АК — кругла ампула, а «Н» означає нормальне температурне виконання. Позначення АКН використовується для круглої ампули нормального виконання.

Які дані потрібні для замовлення?

Оптимально вказати тип ампули, виконання, ціну поділки, діаметр, довжину, кількість і призначення. Якщо точне позначення невідоме, надішліть фотографію, креслення або зразок виробу.
