проЕталони чутливості дротяні
Дротяні еталони застосовуються для оцінки чутливості радіографічного контролю. Відповідно до вимог ГОСТ 7512-82 дротяні еталони треба виготовляти з металу або сплаву, який за своїм хімічним складом аналогічний контрольованому виробу. У разі якщо це не можливо з технічних або економічних причин, еталони чутливості допускається виготовляти з матеріалу, який має таке ж радіографічне поглинання, як і контрольований об'єкт. Також допускається використовувати еталони з меншим радіографічним поглинанням. Наприклад, під час рентгенівського контролю виробів із міді можна скористатися сталевим еталоном. У цьому разі контроль виконуватиметься за вищими вимогами, ніж це необхідно.
Стандартні матеріали дротяних еталонів чутливості — сталь, мідь, алюміній, титан, нікель. Еталони мають двозначне маркування, де перша цифра позначає матеріал, а друга розмір. Так сталеві еталони, залежно від розміру мають маркування — 11,12,13,14; алюмінієві — 21,22,23,24; титанові — 31,32,33,34; мідні — 41,42,43,44; нікелеві — 51,52,53,54; неіржавка — 61,62,63,64. Сталеві еталони продаються комплектами по 10 шт., еталони з кольорових металів поштучно.

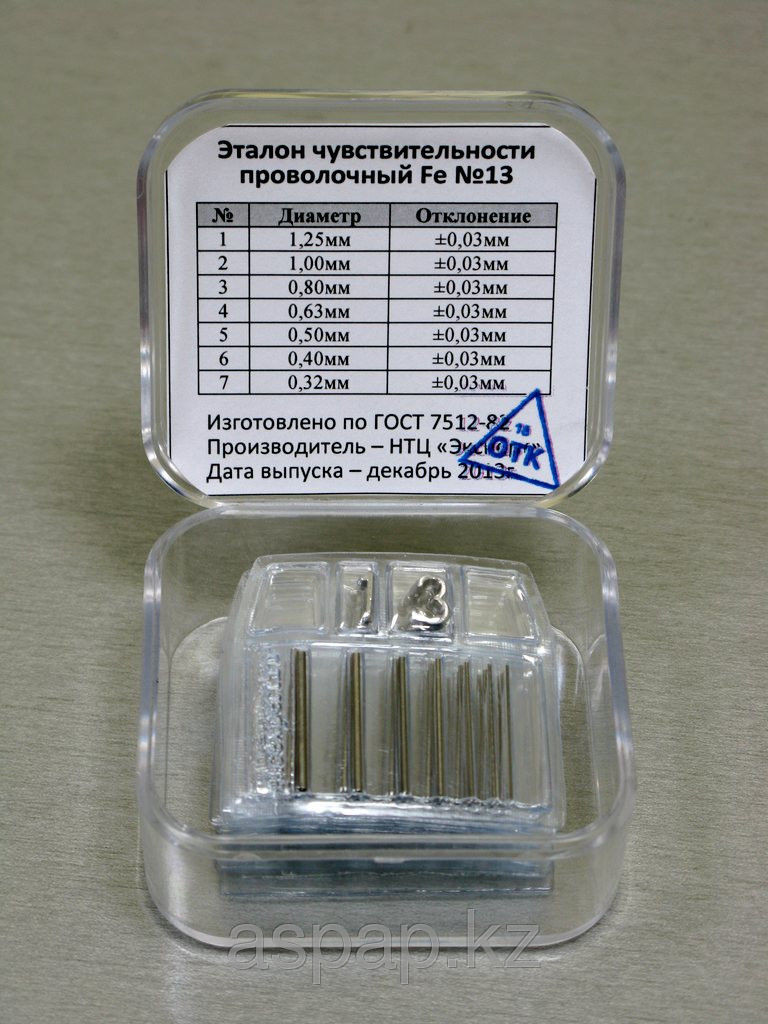

Кожен еталон складається із семи паралельних дротів різного діаметра, завдовжки 20 мм. Граничні відхилення діаметра дротів від встановленої стандартом величини становлять: за товщини до 0,2 мм ± 0,01 мм; від 0,2 до 1,6 мм ±0,03 мм; від 1,6 до 4,0 мм ±0,04 мм. Дротяні еталони поверці не підлягають, але мають вийматися з поводження за будь-якого пошкодження пластикового чохла або виявлення слідів корозії дротів. Фотографії еталонів і діаметр дротів наведені в наступній таблиці.
| Фото еталону | No еталону | d1 | d2 | d3 | d4 | d5 | d6 | d7 | h |
 |
1 | 0,2 | 0,16 | 0,125 | 0,10 | 0,08 | 0,063 | 0,05 | 1,2 |
 |
2 | 0,4 | 0,32 | 0,25 | 0,20 | 0,16 | 0,125 | 0,10 | 1,4 |
 |
3 | 1,25 | 1,00 | 0,80 | 0,63 | 0,50 | 0,40 | 0,32 | 2,2 |
 |
4 | 4,0 | 3,20 | 2,50 | 2,00 | 1,60 | 1,25 | 1,00 | 5,0 |
Дротяні еталони чутливості EN 462-1
Еталони виготовлені за європейським стандартом EN 462-1 відрізняються від Російських аналогів завдовжки та діаметром деяких дротів. Матеріал, конструкція та умови застосування європейських еталонів аналогічні вимогам ГОСТ 7512-82. Граничні відхилення діаметра дротів від встановленого стандарту величини становлять: за товщини до 0,125 мм ± 0,005 мм; від 0,16 до 0,5 мм ± 0,01 мм; від 0,63 до 1,6 мм ± 0,02 мм; від 0,2 до 3,2 мм ± 0,03 мм.
Повне позначення дротового еталону має містити номер стандарту, номер най товстішого дроту, матеріал дроту та його довжину. Приклад позначення: EN 462-W10 FE-25. Позначення може бути скорочене до номера товстого дроту та її матеріалу, наприклад: W10 FE. Характеристики еталонів відповідно до DIN-EN 462-1 наведені в таблиці.
| Матеріал еталонів | Позначення | Довжина еталону, мм | No еталона — аналог за ГОСТ 7512-75 | Діаметри дротів, мм |
| Fe — сталь | EN 462-W1 Fe | 50 | 14 | 0.8; 1.0; 1.25; 1.6; 2.0; 2.5; 3.2 |
| EN 462-W6 Fe | 25 або 50 | 13 | 0.25; 0.32; 0.4; 0.5; 0.63; 0.8; 1.0 | |
| EN 462-W10 Fe | 25 або 50 | 12 | 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4 | |
| EN 462-W13 Fe | 25 або 50 | 11 | 0.05; 0.063; 0.08; 0.1; 0.125; 0.16; 0.2 | |
| Al — алюміній | EN 462-W1 Al | 50 | 24 | 0.8; 1.0; 1.25; 1.6; 2.0; 2.5; 3.2 |
| EN 462-W6 Al | 25 або 50 | 23 | 0.25; 0.32; 0.4; 0.5; 0.63; 0.8; 1.0 | |
| EN 462-W10 Al | 25 або 50 | 22 | 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4 | |
| EN 462-W13 Al | 25 або 50 | 21 | 0.05; 0.063; 0.08; 0.1; 0.125; 0.16; 0.2 | |
| Cu — мідь | EN 462-W1 Cu | 50 | 44 | 0.8; 1.0; 1.25; 1.6; 2.0; 2.5; 3.2 |
| EN 462-W6 Cu | 25 або 50 | 43 | 0.25; 0.32; 0.4; 0.5; 0.63; 0.8; 1.0 | |
| EN 462-W10 Cu | 25 або 50 | 42 | 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4 | |
| EN 462-W13 Cu | 25 або 50 | 41 | 0.05; 0.063; 0.08; 0.1; 0.125; 0.16; 0.2 | |
| Ti — титан | EN-462-W6 Ti | 50 | 33 | 0.25; 0.32; 0.4; 0.5; 0.63; 0.8; 1.0 |
| EN-462-W10 Ti | 25 або 50 | 32 | 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4 | |
| EN 462-W13 Ti | 25 або 50 | 31 | 0.05; 0.063; 0.08; 0.1; 0.125; 0.16; 0.2 | |
| Ni — нікель | EN-462-W6 Ni | 50 | 53 | 0.25; 0.32; 0.4; 0.5; 0.63; 0.8; 1.0 |
| EN-462-W10 Ni | 25 або 50 | 52 | 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4 | |
| EN 462-W13 Ni | 25 або 50 | 51 | 0.05; 0.063; 0.08; 0.1; 0.125; 0.16; 0.2 |
Дротяні еталони чутливості за ASTM E-747
Дротяні еталони чутливості виготовлені за американським стандартом ASTM E-747 застосовуються для тих самих цілей, що і їхні російські та європейські аналоги. Кожен еталон складається із 6 дротів різного діаметра, закріплених у прозорому пластику. Матеріали еталонів мають цифрові маркування відповідно до їхнього коефіцієнта радіографічного поглинання від меншого до більшого: алюміній — 02, титан — 01, вуглецева сталь і неіржавка сталь — 1, сплави на основі міді — 2, сплави на основі нікелю — 3, нікель-мідні сплави — 4, бронзові сплави — 5. Для контролю за стандартом ASTM може застосовуватися промислова рентгенівська плівка Fuji, що має відповідний висновок.
Повне маркування еталонів має вигляд — ASTM 1 А6, де перша цифра — матеріал еталона, буква A — розмір, цифра 6 — порядковий номер най товстіший дріт. Граничні відхилення діаметра дротів від встановленої величини становлять: 0
| Матеріал еталонів | Позначення | No еталона — аналог за ГОСТ 7512-75 | Діаметри дротів, мм |
| Сталь | ASTM 1А6 | 11,12 | 0.08; 0,1; 0,13; 0,16; 0,2; 0,25 |
| ASTM 1B11 | 12,13 | 0.25; 0.33; 0.4; 0.51; 0.64; 0.81 | |
| ASTM 1C16 | 13,14 | 0,81; 1,02; 1,27; 1,06; 2,03; 2,5 | |
| ASTM 1D21 | - | 2,2; 3,2; 4,06; 5,1; 6,4; 8 | |
| Алюміній | ASTM 02А6 | 21,22 | 0.08; 0,1; 0,13; 0,16; 0,2; 0,25 |
| ASTM 02B11 | 22,23 | 0.25; 0.33; 0.4; 0.51; 0.64; 0.81 | |
| ASTM 02C16 | 23,24 | 0,81; 1,02; 1,27; 1,06; 2,03; 2,5 | |
| ASTM 02D21 | - | 2,2; 3,2; 4,06; 5,1; 6,4; 8 | |
| Мідь | ASTM 4А6 | 41,42 | 0.08; 0,1; 0,13; 0,16; 0,2; 0,25 |
| ASTM 4B11 | 42,43 | 0.25; 0.33; 0.4; 0.51; 0.64; 0.81 | |
| ASTM 4C16 | 43,44 | 0,81; 1,02; 1,27; 1,06; 2,03; 2,5 | |
| Титан | ASTM 01А6 | 31,32 | 0.08; 0,1; 0,13; 0,16; 0,2; 0,25 |
| ASTM 01B11 | 32,33 | 0.25; 0.33; 0.4; 0.51; 0.64; 0.81 | |
| ASTM 01C16 | 33,34 | 0,81; 1,02; 1,27; 1,06; 2,03; 2,5 | |
| Нікель | ASTM 3А6 | 51,52 | 0.08; 0,1; 0,13; 0,16; 0,2; 0,25 |
| ASTM 3B11 | 52,53 | 0.25; 0.33; 0.4; 0.51; 0.64; 0.81 | |
| ASTM 3C16 | 53,54 | 0,81; 1,02; 1,27; 1,06; 2,03; 2,5 | |
| ASTM 3D21 | - | 2,2; 3,2; 4,06; 5,1; 6,4; 8 |
| Основні атрибути | |
|---|---|
| Тип конструкції | Дротяна |
