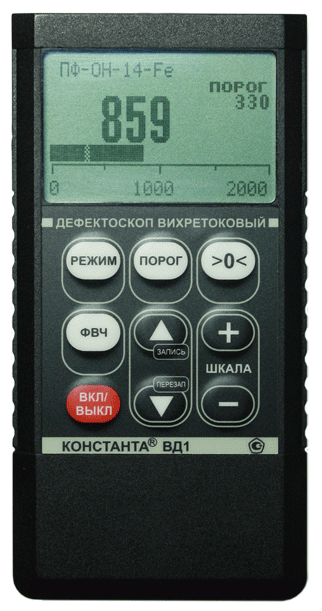

Константа ВД1
Ціну уточнюйте
- Під замовлення
Відправка з 28 вересня 2024
Вихоровий дефектоскоп Константа ВД1 призначений для виявлення поверхневих дефектів типу тріщин, розшарувань, корозійних уражень у різних об'єктах із феромагнітних і неферомагнітних сталей, кольорових металів, композиційних і вуглеграфітових матеріалів, зокрема через неелектропровідні покриття зі змінною товщиною та в багатошарових конструкціях.
Базова комплектація Константа ВД-1:
• Електронний блок Константа ВД-1
• Перетворювач на вибір (ПФ-ОН-4-Fe або ПФ-ОН-4-Al або ПФ-ОН-4-Ti або ПФ-ОН-14-Fe або ПФ-ОН-38-Fe)
• Змінні захисні ковпачки для перетворювача
• Зарядний пристрій
• Головні телефони
• Кабель зв'язку з ПК через інтерфейс USB
• Компакт-диск із ПЗ
• Акумулятори ААА (4 шт.)
• Кейс для зберігання і транспортування
Розшифрування назв перетворювачів:
ПФ-ХХ-YY-ZZ
ПФ Тип, за робочим принципом, перетворювача (ПФ — Перетворювач Фазовий)
ХХ Цільове призначення перетворювача (ОН — Загального Призначення, ГТ-Блакитні Трещини, ПР — Прохідний перетворювач, ТЛД- Турбінні Лопатки Диференціальний)
YY Діаметр зони діагностики, мм
ZZ Модифікація виготовлення в серії (Fe — феромагнітні метали, Al — алюмінієві сплави, Ti — титанові сплави)
Технічні характеристики та призначенняретворювачів:
|
ПФ-ОН-4-Fe |
Авіабудування, машинобудівельна галузь, нафтопрозовий сектор та ін. Призначення: перетворювач олівцевого типу для детектування поверхневих тріщин на виробах із феромагнітних матеріалів Технічні характеристики: мін. розмір тріщин у разі шорсткості Ra=1,25 мкм і розкриття 50 мкм: глибина 50 мкм, довжина 1,5 мм |
|
ПФ-ОН-4-Al |
Авіабудування, машинобудівельна галузь Призначення: перетворювач олівцевого типу для детектування поверхневих тріщин на об'єктах з алюмінієвих сплавів Технічні характеристики: мін. розмір тріщин у разі шорсткості Ra=1,25 мкм і розкриття 50 мкм: глибина поширення 50 мкм |
|
ПФ-ОН-4- Ti |
Авіабудування, машинобудівельна галузь Призначення: перетворювач олівцевого типу для детектування поверхневих тріщин на об'єктах із титанових сплавів Технічні характеристики: мін. розмір тріщин під час шорсткості Ra=1,25 мкм і розкриття 50 мкм глибина 100 мкм |
|
ПФ-ОН-14 |
Ж/Д транспорт, машинобудівельна галузь Призначення: виявлення поверхневих порушень у об'єктах із феромагнітних металів, зокрема з грубо обробленою плоскою та криволінійною поверхнею. Застосовується для контролю деталей і вузлів аж/д рухомого складу (диски вагонних коліс, корпус автозчепки, бічні рами, надрессорні балки та інше) Технічні характеристики: хв. розміри тріщин: глибина 0,1 мм глибина 0,6 мм |
Відмітні риси:
• Широкий набір перетворювачів дає змогу виконувати більшість завдань вихоротягової дефектоскопії
• Наявність статичного та динамічного режимів контролю
• Можливість контролю через нерівномірно розподілені захисні покриття (лакофарбові та ін.) та забруднення забезпечується відстроюванням від впливу проміжку
• Не потрібно перенастроювати прилад дефектоскопіст високого рівня під час зміни об'єкта контролю, тому що під час зміни перетворювача прилад налаштовується автоматично за даними, що зберігаються в самому перетворювачі
• Захист від стирання чутливого елемента перетворювача забезпечується змінними захисними ковпачками
• Аналогова шкала для оперативного виявлення дефекту та цифрова індикація для оцінки глибини тріщин
• Індикація перевищення порога: світлова на перетворювачі, звукова багатотональна в блоці оброблення інформації та в головних телефонах
• Висока чутливість перетворювачів забезпечується вбудованою в них електронікою
• Можливість збереження результатів контролю в пам'яті приладу з подальшим передаванням у ПК каналом USB 2.0 для зберігання, статистичного оброблення та документування з використанням програми «Constanta - DATA»
Технічні характеристики дефектоскопа Константа ВД1:
|
Глибина проявних поверхневих і підповерхньозносних дефектів* |
0,05 ÷ 50 мм |
|
Мінімальне розкриття проявних тріщин* |
0,002 мм |
|
Діапазон частот струму збудження перетворювачів |
5 Гц ÷ 30 МГц |
|
Індикація |
- матричний LCD-індикатор із зображенням в аналоговому та цифровому вигляді рівня сигналу та порога спрацьовування сигналізації |
|
Звукова сигналізація |
багатотональна за рівнем сигналу |
|
Кількість комірок пам'яті результатів контролю |
999 з можливістю розбивання на 99 груп |
|
Діапазон робочих температур |
-20...+50°С |
|
Живлення (акумулятори або батареї Alkaline) |
2 шт., тип ААА |
|
Час безперервної роботи |
50 годин |
|
Габаритні розміри електронного блока |
120x60x25 мм |
|
Маса |
0,15 кг |
