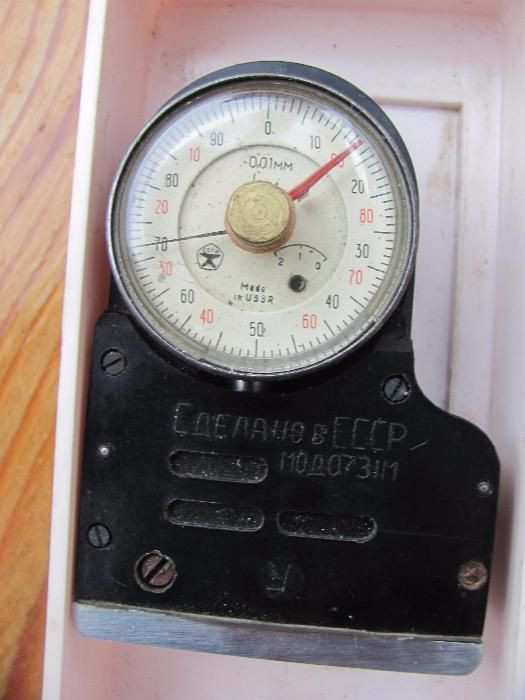

Твердомір модель 0731М
Ціну уточнюйте
- В наявності
- +380 (44) 232-13-87
- +380 (56) 736-22-23
Опис і застосування твердомір для сухих форм і стрижнів моделі 0731М:
Твердомір 0731М призначений для вимірювання поверхневої твердості сухих форм і стрижнів на формувальних і стрижневих зонах, у службі ОТК ливарних цехів, в експрес-лабораторіях, цехових і заводських лабораторіях формувальних матеріалів і в дослідницьких організаціях.
Твердомір 0731М призначений для вимірювання поверхневої твердості сухих форм і стрижнів на формувальних і стрижневих зонах, у службі ОТК ливарних цехів, в експрес-лабораторіях, цехових і заводських лабораторіях формувальних матеріалів і в дослідницьких організаціях.
Твердомір для сухих форм і стрижнів моделі 0731М складається з корпусу, індентора, пружинного механізму, основи та індикатора.
Індикатор твердомера призводять в контакті з досліджуваною поверхнею форми, стрижня, зразка та притискають твердомір, поки його опорна поверхня повністю не зіткнеться з досліджуваною поверхнею. Водночас індентор, долаючи зусилля пружини, переміщається всередину корпусу, на величину, що визначається твердістю досліджуваної поверхні. Переміщення індентора важелем передається штоку індикатора, що викликає поворот стрілки, яка фіксується в положенні, що відповідає твердості досліджуваної поверхні.
Принцип дії твердомера ґрунтується на на наростанні зусилля на зразок індентором і фіксації максимального зусилля на індикаторі.
Оцінювання твердості відбувається за опору під час занурення в зразок ножового наконечника (індентора) на глибину 0...2,5 мм під навантаженням 1,1...2,0 кгс (10,8... 19,6 Н). Як зразка використовується стандартний зразок — «восьметка». Випробуванню піддається поверхня зразка, звернена під час його виготовлення до нижньої підставки ящика. Під час проведення випробувань твердомір встановлюють опорною поверхнею на зразок так, щоб ніж був ліворуч від краю зразка. Потім твердомір рівномірно переміщують зліва направо вздовж зразка, щільно притискаючи його до поверхні зразка. Червона стрілка-фіксатор призначена для фіксації максимального значень показань твердомера.
Технічна характеристика твердомір для сухих форм і стрижнів моделі 0731М:
|
Діапазон показань, од. твердості: Діапазон показань, Н |
0-100 0-19,62 |
|
Діапазон вимірювання, од. твердості: Діапазон вимірювань, Н |
30-100 12,753-19,62 |
|
Ціна 1 поділки шкали, од. твердості: Ціна 1 поділки шкали, Н |
1,0 0,981 |
|
Індикатор: |
Форма — клинуватий сегмент Радіус сегмента, мм — 16±0,2 Угол клина сегмента, град – 60°±40´ Виліт від опорної поверхні — 2,5±0,1 Показання твердомера водночас < 0,294 |
|
Початкове зусилля пружини, що впливає на індентор, Н: |
12,753 (за 30 одиниць твердості) |
|
Зусилля пружини за максимального перебігу індентора, Н (кгс): |
19,62 (за 100 одиниць твердості) |
|
Приведена похибка вимірювання в діапазоні 30-100 од. твердості: |
за силою впливу на індентор ±5% за переміщенням індентора ±3% |
|
Термін експлуатації твердомера, років: |
7 |
|
Маса твердомера, кг: |
0,2 |
|
Габарит твердоміра (В*Ш*Г), мм: |
90*58*33 |
- Ціна: Ціну уточнюйте
