Система лазерна АВВ-701 (лазерний центрувальник) призначена для: вивірки співвідношення осей валів механізмів; визначення площинності поверхонь; визначення зі

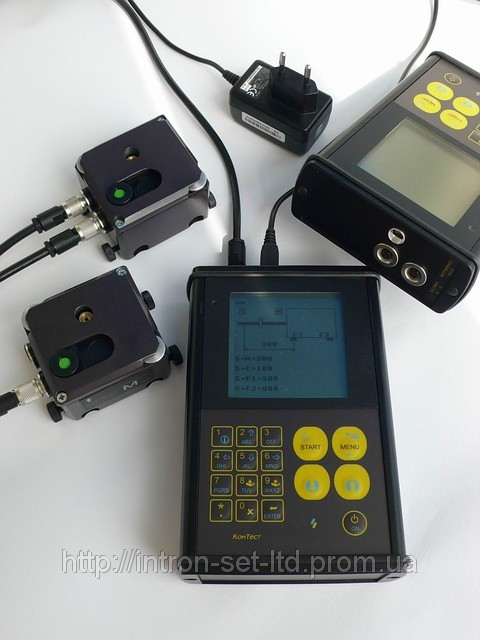

Система лазерна АВВ-701 (лазерний центрувальник)
Лазерний центрувальник АВВ-701 предназначен для:
- виверки співвідношення осей валів механізмів;
- визначення плоскості поверхонь;
- визначення співвідношення металообробних верстатів.
Діаметр валів, на які встановлюються лазерні головки, практично не обмежений. Мінімальний діаметр вала диктується необхідністю надійного закріплення головки, і дорівнює приблизно 25-30 мм. Максимальний діаметр вала обмежується довжиною ланцюга, що використовується для закріплення на валу, однак ланцюг може бути подовжений, що знімає це обмеження, тобто Ви можете використовувати лазерний центрувальник АВВ-701 для центрування механізмів з валами діаметром і 700 мм, і 900 мм, і більше. Встановлені програми:
- центрування горизонтальних валів;
- центрування вертикальних валів; центрування вертикальних валів із проміжним валом;
- центрування горизонтальних валів за розвороту на кут менш ніж 1800;
- облік теплового розцентрування;
- підбір підкладок і розрахунок очікуваної центрації;
- центрування горизонтальних валів із проміжним валом;
- центрування горизонтальних валів із проміжним валом із використанням Відбивних дзеркал.
Технічні характеристики
Відстань вимірювання, м | 4 |
Робочий діапазон температур, °С | -10…+50 |
Роздільна здатність, мм | 0,01 |
Похибка вимірювань, % | 1%±1 цифра |
Тип лазера: видимий червоний 635-670 нм |
< 1 мВт |
Тип детекторів: фотодіоди позиційно чутливі | 10х10 мм |
Електронний інклінометр, роздільна здатність | 0,1 град |
Живлення | акумулятор NiMH |
Маса брутто, кг | 4 |
Програма-симулятор центрування за допомогою лазерного центрувача, ідентичного АВВ-701:
На цих скриншотах ви можете бачити:
- У нижній лівій частини вікна зображений механізм зі встановленою на нього головкою лазерного центрувача. Під час виконання центрування необхідно змінювати положення центраційної головки в просторі.
- У верхній лівій частині вікна зображений прилад, послідовність його екранів під час проведення центрування.
- У правій частині вікна зображена модель механізму, на якій зображаються результати роботи приладу — розрахунки реального полірування машин. Нижче зображені підкладки, за допомогою яких можна реалізувати симуляцію центрування механізму.
А також реалізуємо весь спектр приладів і обладнання для технічної діагностики та контролю, що не руйнує.
- Ціна: Ціну уточнюйте
