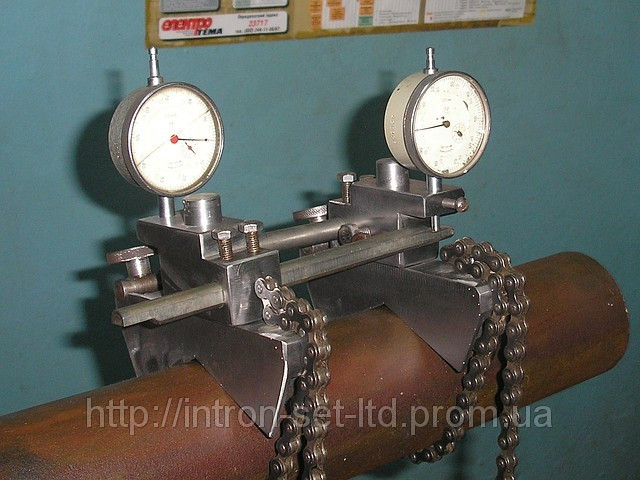

Пристрій вивірки співвісності валів УВВ-03, фото 2

Пристрій вивірки співвісності валів УВВ-03

Ціну уточнюйте

  • В наявності
Пристрій вивірки співвісності валів УВВ-03
Пристрій вивірки співвісності валів УВВ-03В наявності
Ціну уточнюйте
+380686709403
  • +380 (67) 672-57-83
    Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23
+380686709403
  • +380 (67) 672-57-83
    Відділ продажів
  • +380 (44) 232-13-87
  • +380 (56) 736-22-23

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Пристрій вивірки співвісності валів УВВ-03 для центрування механізмів в процесі виконання робіт по пуско-налагодження і ремонту приводів з редукторами.

Пристрій вивірки співвісності валів УВВ-03

Пропонуємо Вашій увазі пристрій УВВ-03 для центрування механізмів в процесі виконання робіт по пуско-налагодження і ремонту приводів з редукторами, роторними і поршневими механізмами, вали яких передають крутний момент за допомогою муфт.

Відмінною особливістю пристрою є універсальність, швидкість і точність виконання робіт. Розрахунки неспіввісності і необхідні переміщення лап «рухомого» механізму для одночасного усунення зламу і зміщення осей виконуються спеціальними програмами, встановленими у мікропроцесорний прилад 107В. При цьому відсутня необхідність у виконанні робіт висококваліфікованим персоналом.

Пристрій для центрування механізмів УВВ-03

При виконанні робіт із центрування з використанням пристрою УВВ-03 спільно з мікропроцесорним пристроєм 107В значно знижується трудомісткість і підвищується точність. Пристрій встановлюється на механізми в широкому габаритному діапазоні. Розрахункові програми, виконані таким чином, що відсутня необхідність в багаторазовому провертанні валів у процесі виконання робіт (при центруванні в горизонтальній площині індикатори весь час знаходяться в положенні " 3 години).

Досить після кожного переміщення «рухомого» механізму ввести нові показання індикаторів в програму приладу, після чого на дисплей виводяться нові значення неспіввісності і необхідні переміщення лап «рухомого» механізму для одночасного усунення зсуву і злам осей. На дисплей приладу виводяться також значення показань індикаторів точного центрування. Процес виконання центрування відстежується за індикаторами в реальному часі і, при наближенні стрілок індикаторів до значень показань точного центрування, вводяться дані показань індикаторів у проділ, який розраховує значення зламу і зміщення осей і додаткові переміщення лап рухомого механізму.

Після встановлення розрахункових підкладок точність центрування у вертикальній площині контролюється за індикаторами після розвороту валів з встановленими індикаторами в положення 12 годин аналогічно контролю в горизонтальній площині.

Спеціальні програми дозволяють виконувати центрування механізмів з урахуванням теплової розцентрування в горизонтальній і вертикальній площинах. У прилад також запроваджено програми, що дозволяють виконувати центрування валів з проміжним валом. За бажанням споживача в прилад можуть бути введені програми, що дозволяють виконувати інші види центрівок (валопроводів, вертикальних механізмів тощо).

При відсутності необхідних підкладок, рекомендованих програмою, користувач має можливість підібрати підкладки з наявних в наявності і ввести їх значення в розрахункову програму, яка перерахує очікувану центрування після встановлення таких підкладок під лапи «рухомого» механізму.



Пристрій вивірки співвісності валів призначене для:

  • визначення величини розцентрування валів механізмів;
  • виконання центрування;
  • визначення та усунення «м'якої лапи»;
  • визначення биттів напівмуфт і валів;
  • розрахунків очікуваної центрування у вертикальній площині.

До складу виробу входить механічний пристрій для виконання замірів та мікропроцесорний прилад для проведення розрахунків.

Прилад розраховує наступні види центрування механізмів:

  • Центрування валів у горизонтальній і вертикальній площині і необхідні переміщення лап;
  • Виконання розрахунків по підбору підкладок для забезпечення центрування у вертикальній площині;
  • Центрування в горизонтальній площині з урахуванням відомої теплової розцентрування;
  • Центрування у вертикальній площині з урахуванням відомої теплової розцентрування;
  • Центрування механізмів з проміжним валом в горизонтальній і вертикальній площинах і необхідні переміщення лап;

Технічні характеристики



Діаметр валів (муфт) при виконанні центрування, мм

30-475

Точність центрування, мм

±0,01

Діапазон експлуатаційних температур, проЗ

+10...+40

Габарити (пристрій, упаковане в кейс), мм

355x260x60

Маса, кг

4
